[루카스 H939-2K - 그리운여우l경남님] [#3] 상세 장착편
루카스 큐비아
2020-09-04 11:07:16

앞서도 이야기 했지만 저는 기존에 사용하고 있는 블랙박스가 루카스 제품이라 굳이 따로 배선 작업 없이 본체와 후방 카메라만 바꿔주면 되기에 쉽게 장착을 했었습니다

하지만 혹시나 자가 장착을 하고픈 유저분들을 위해 장착 상세 방법을 올리니 참고 하시면 좋겠습니다

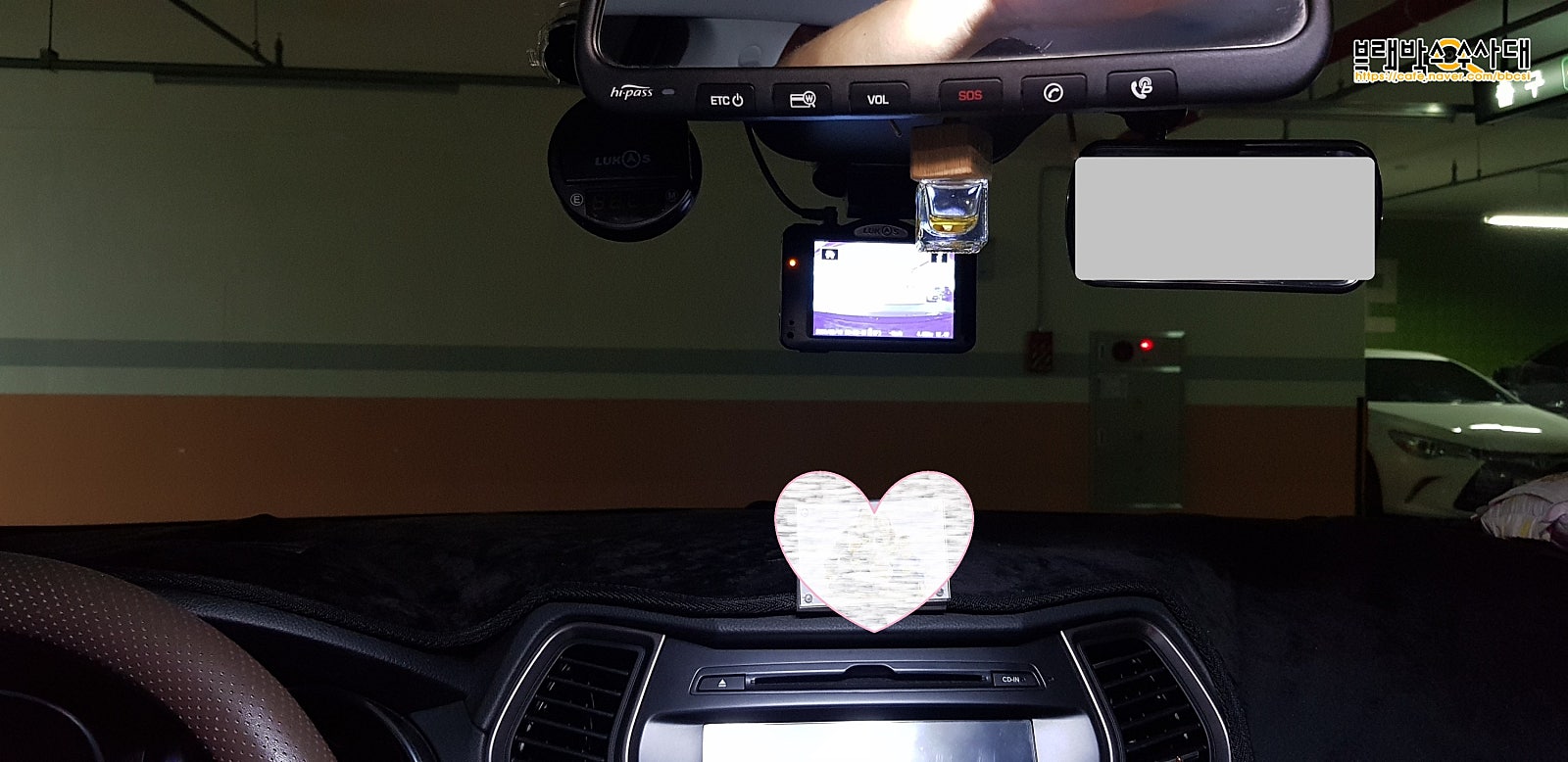

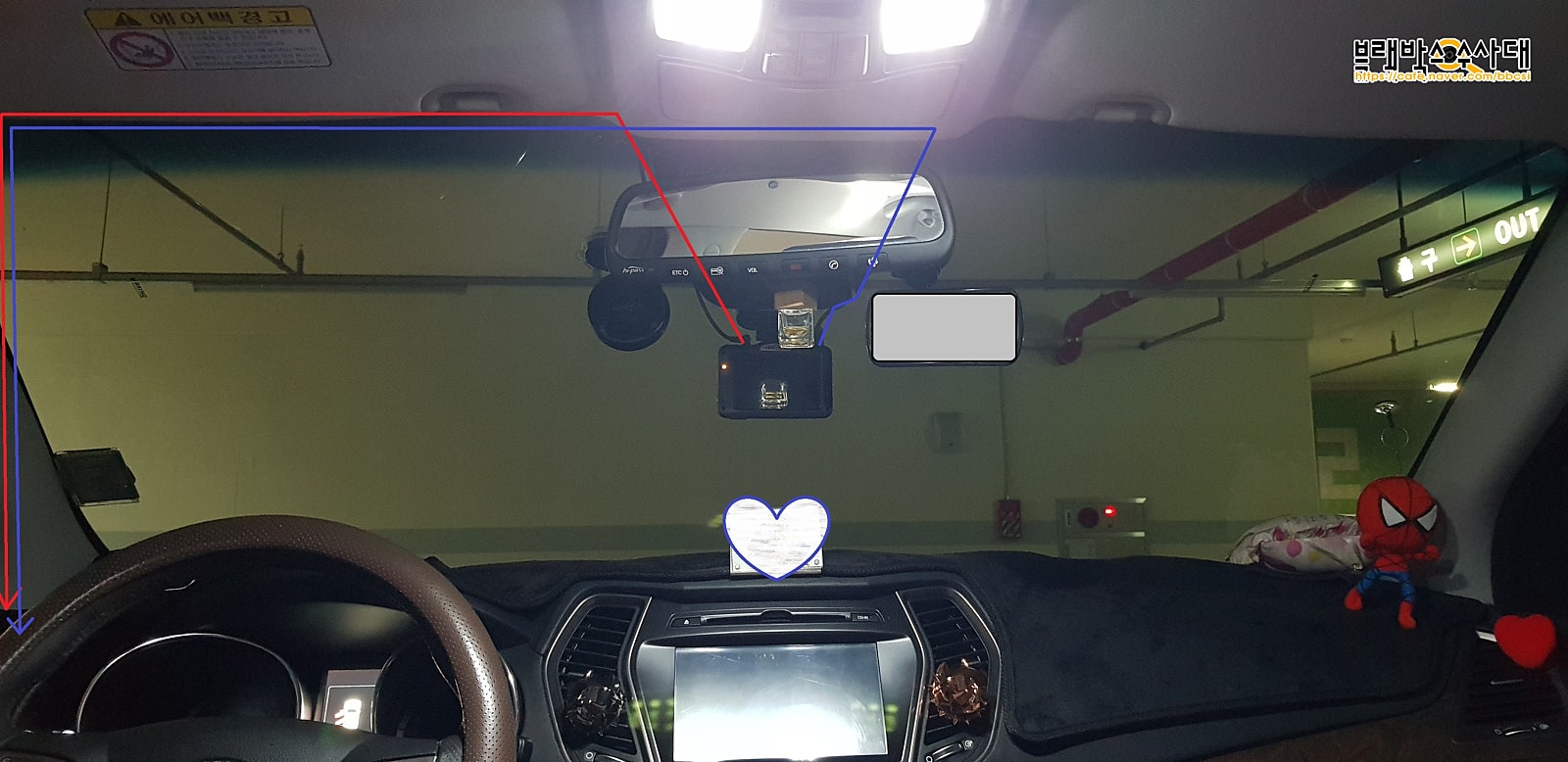

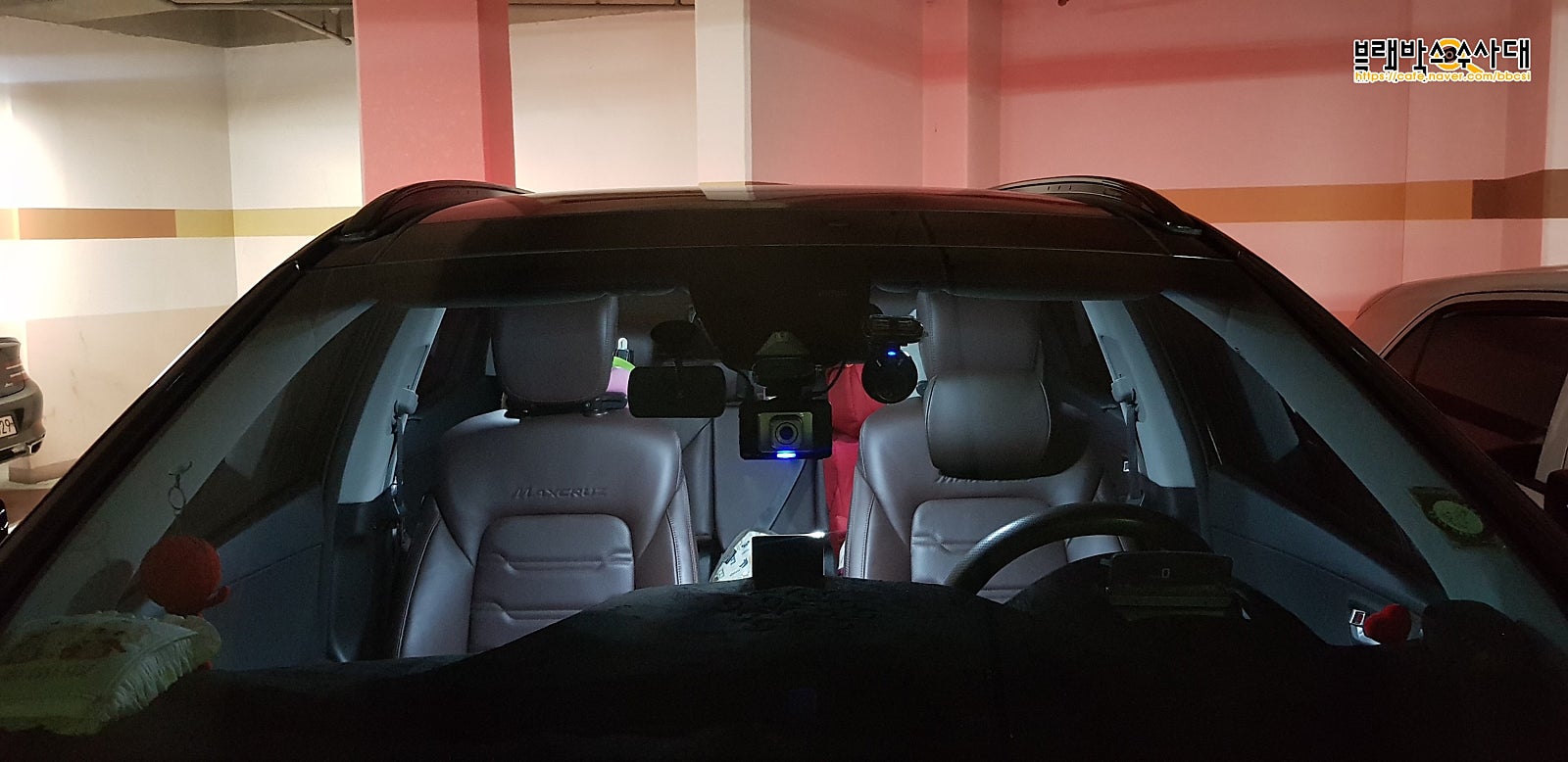

1. 먼저 본체(전방 카메라)의 위치를 정합니다.

저는 블박이 한 쪽으로 치우치는 것이 싫어서 상항 메인 블박은 정 가운데 위치를 시킵니다

빨간색 선과 파란색 선은 각각 전원 케이블과 후방 카메라 케이블이 지나는 길이 될 겁니다

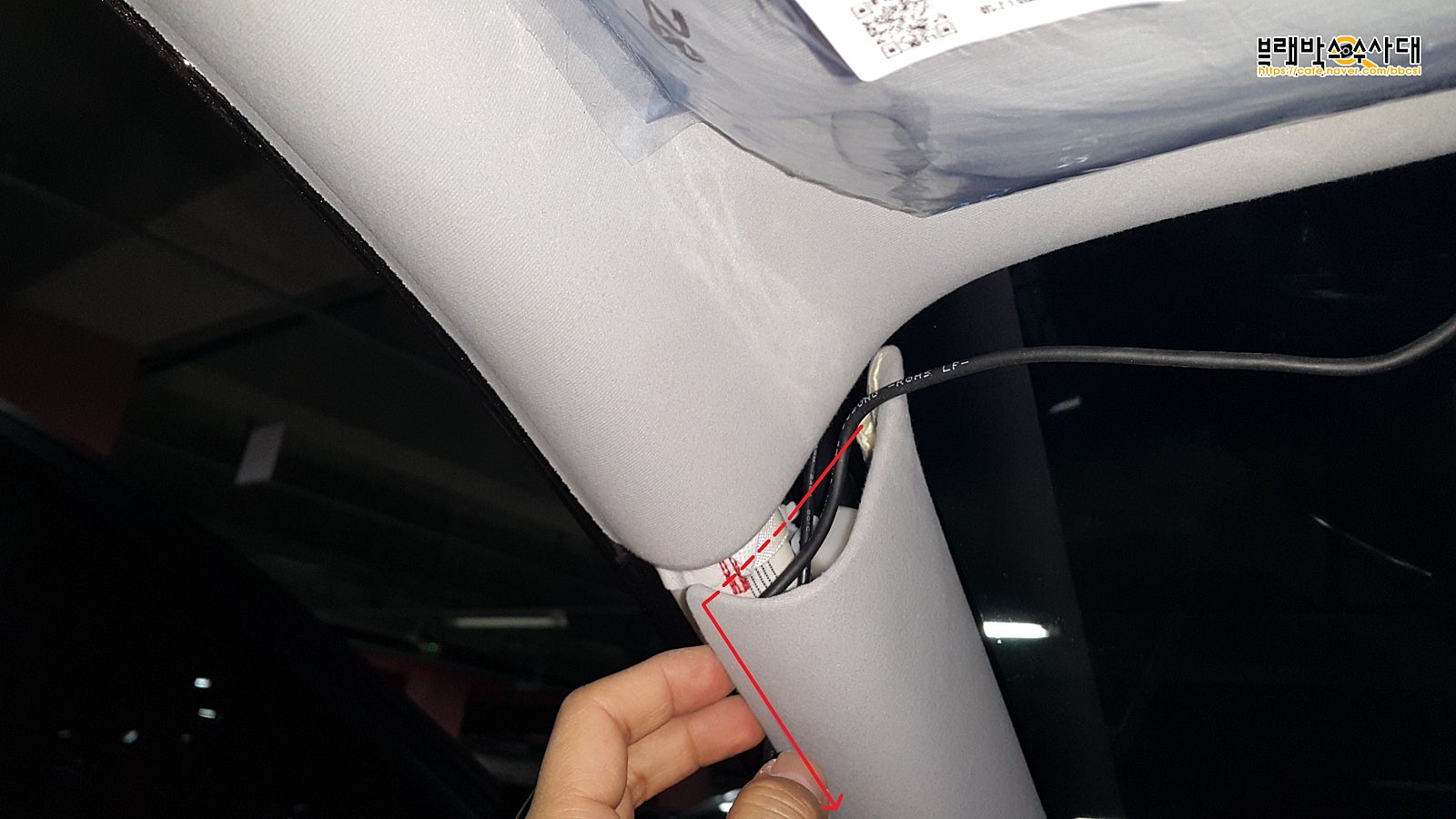

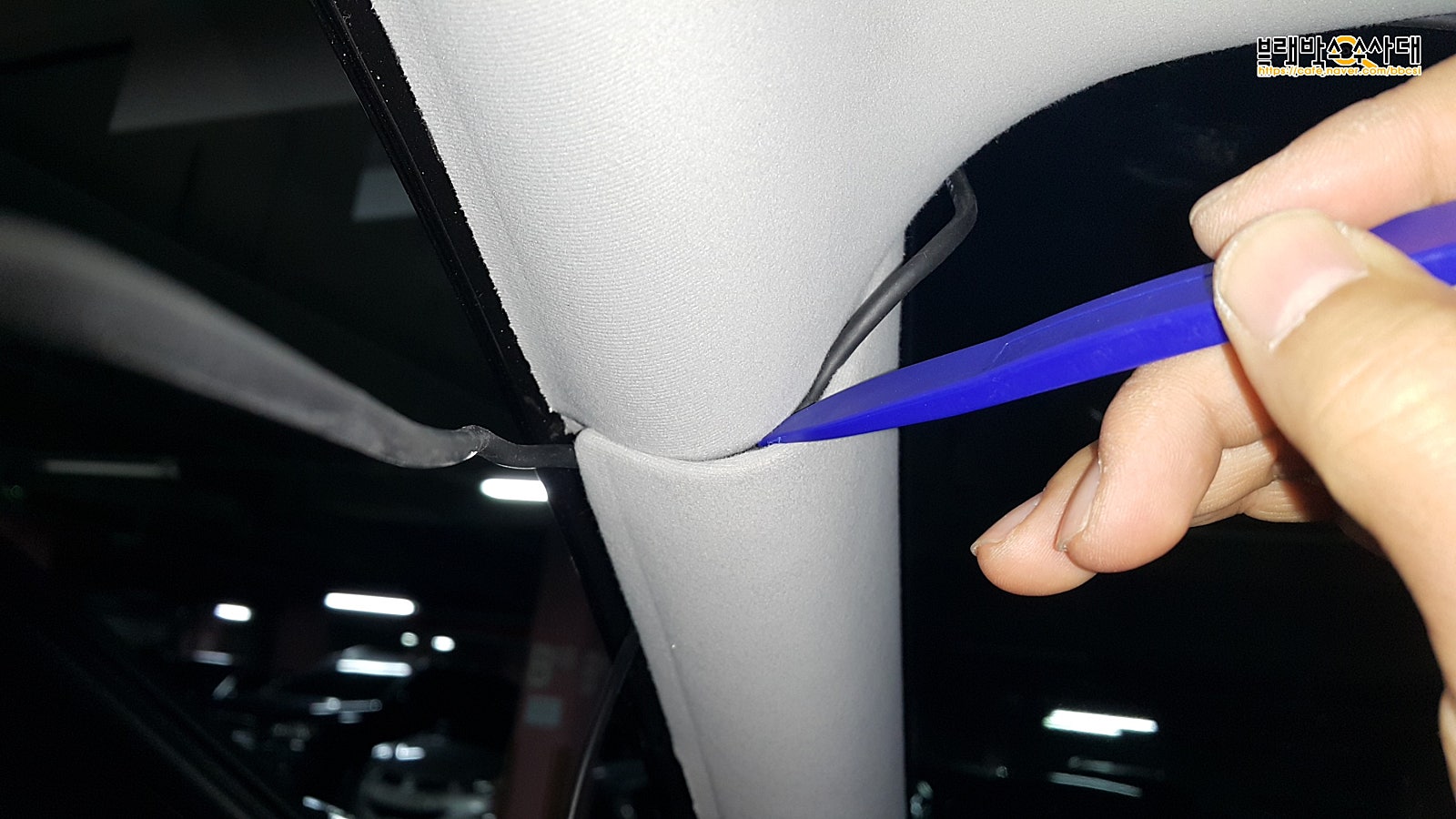

2. A필러의 커버를 탈거 해 줍니다

헤라를 넣고 제끼면 쉽게 빠집니다. 다만 안에 고정 걸쇠가 있는데 굳이 그것까지는 탈거 안 해도 작업이 가능합니다

케이블은 에어백 아래로 넣어 주는게 좋습니다

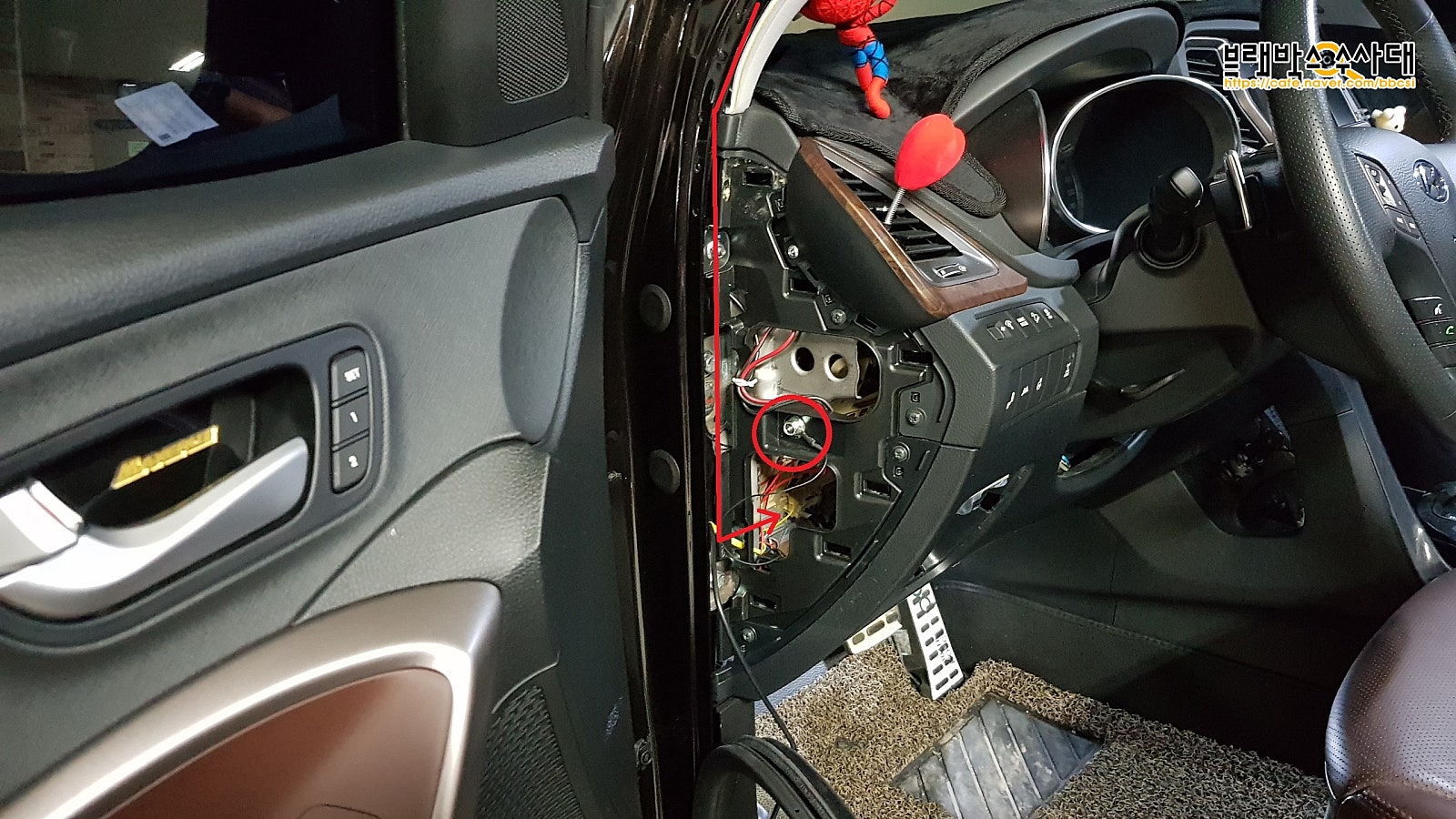

3. A필러에서 내린 전원 케이블 휴즈박스와 차체에 전원 연결을 해 줍니다

측면 커버와 휴즈박스 커버를 탈거해 줍니다

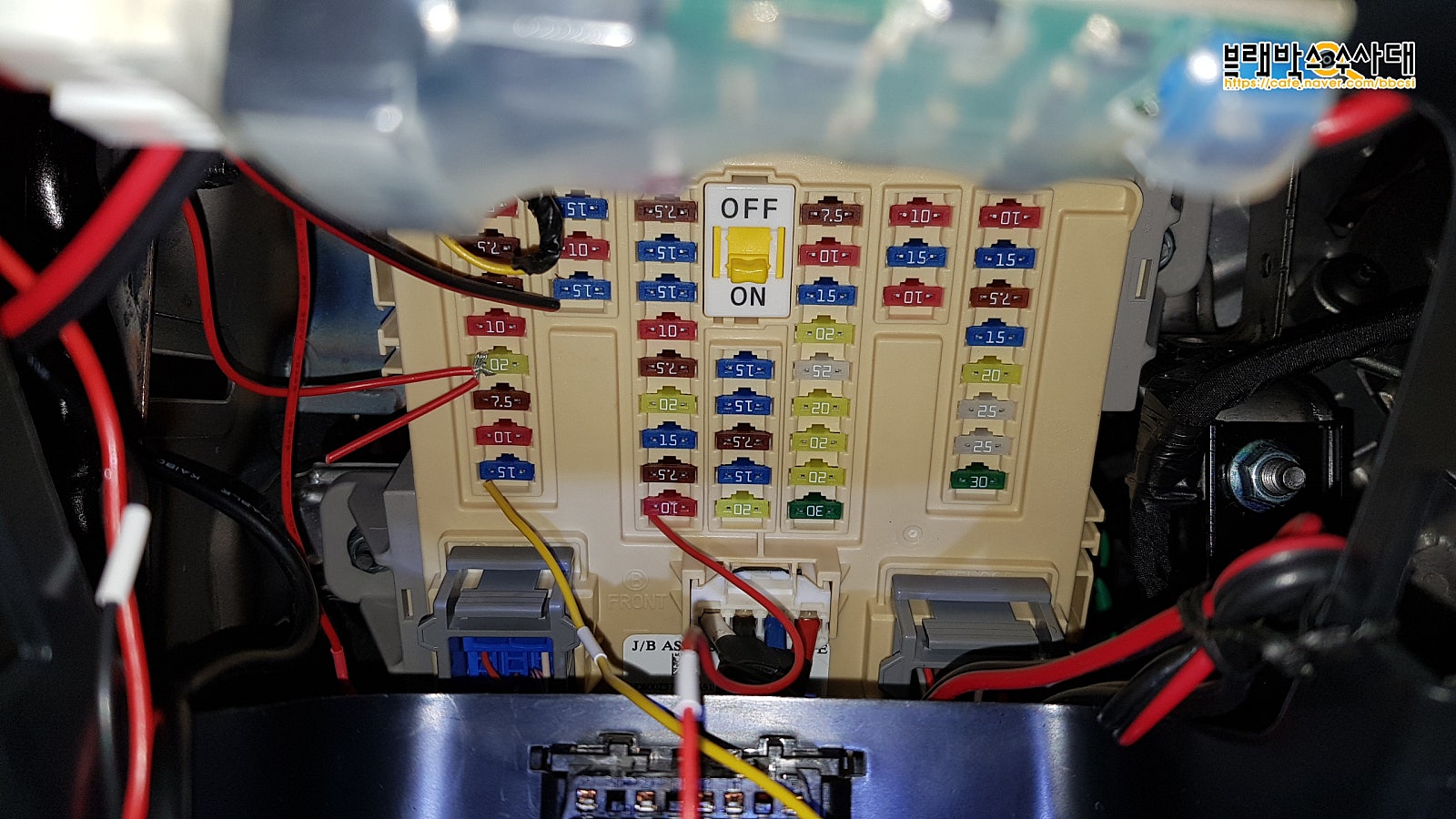

4. 휴즈 박스에서 상시전원과 ACC 전원을 확인 하고 연결해 줍니다

이 때 휴즈는 전원이 들어오는 방향이 아닌 흘러 나가는 방향에 연결해 주는 것이 좀 더 안전합니다

IN, OUT의 방향을 모른다면 테스트기로 찍어 보거나 LED로 간단하게 연결해서 차체 접지 후 휴즈 구멍 두 개 중 하나씩 넣어보면 LED에 불이 들어 오는 쪽과 안 들어 오는 쪽이 있을 겁니다

안 들어 오는 쪽에 연결을 해 줘야 합니다

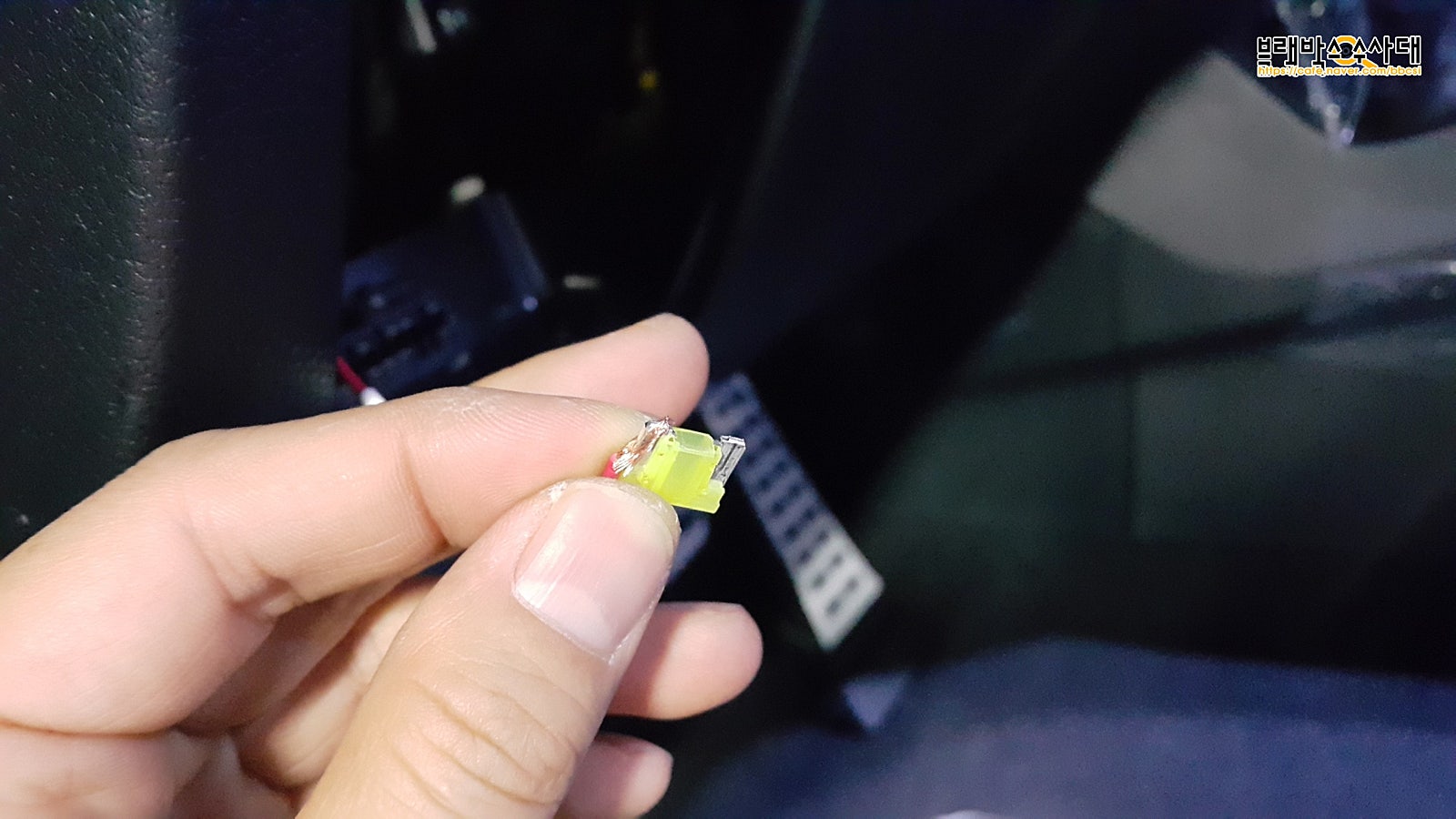

5. 휴즈컨넥터가 있으면 좋은데 없을 경우에는 다리 걸기 방식으로 연결하면 됩니다

6. 전원 연결이 끝났으면 후방 카메라 케이블을 연결해 줍니다

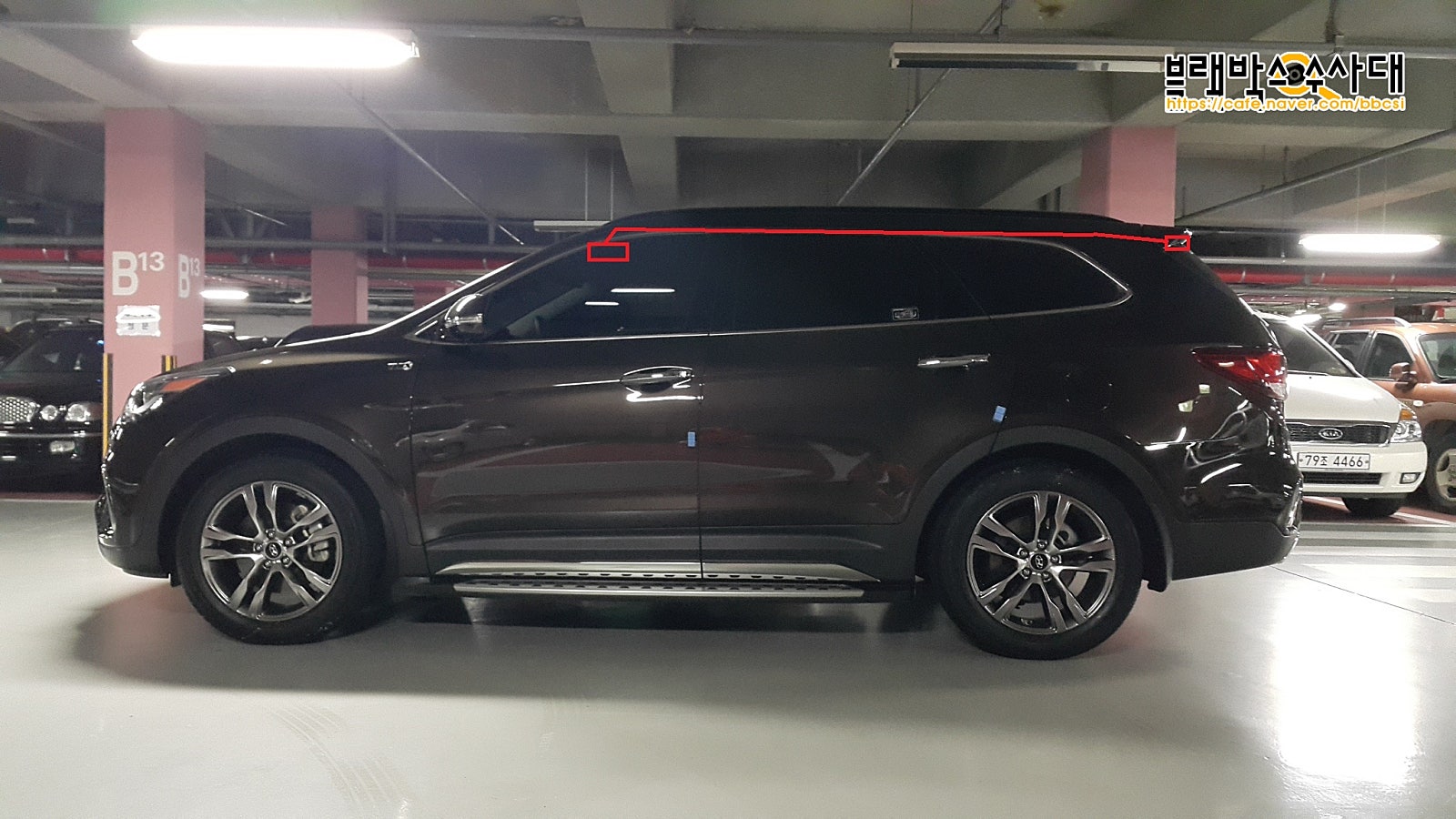

아래의 사진과 같은 방향으로 케이블이 연결 될 겁니다

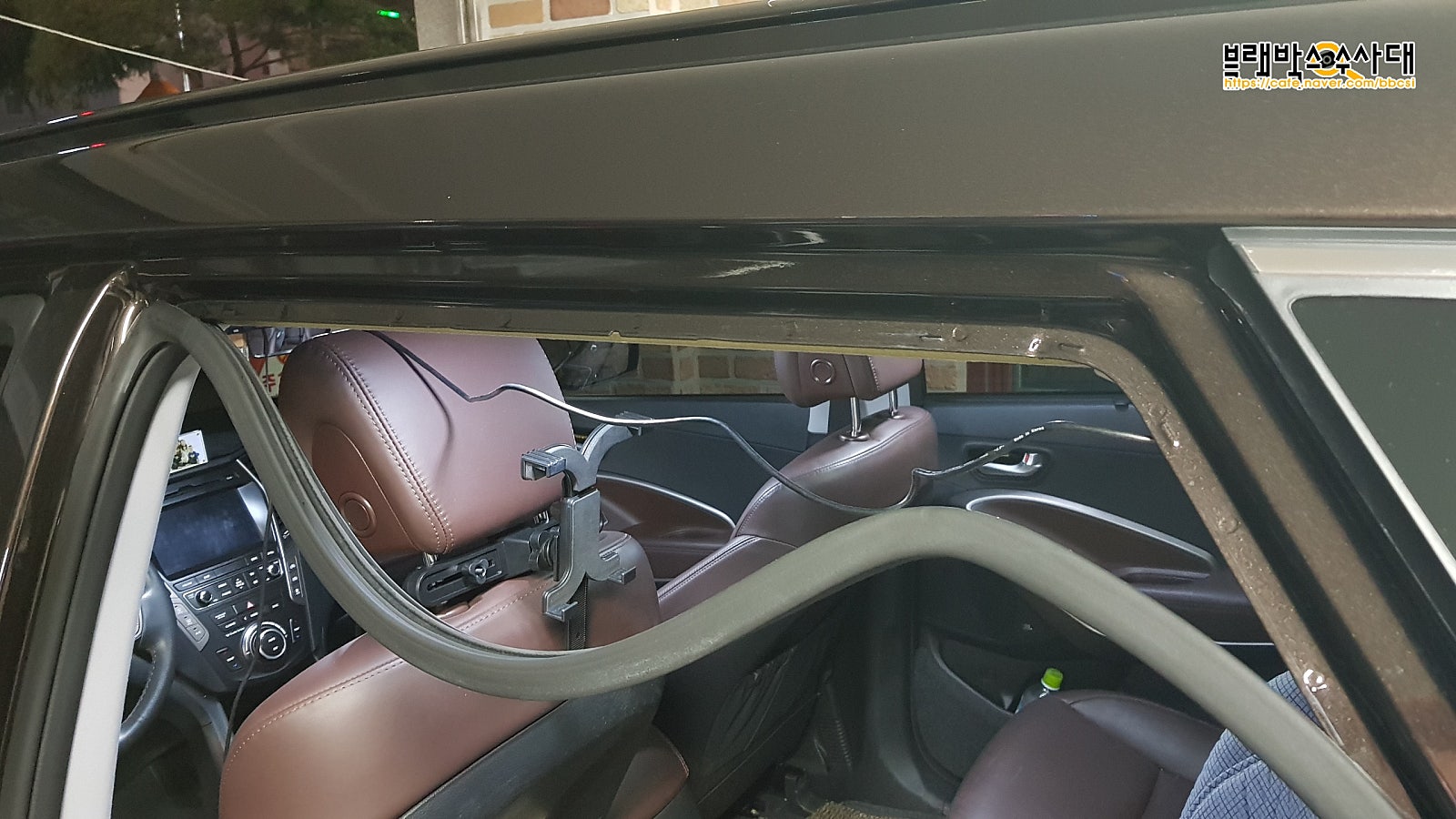

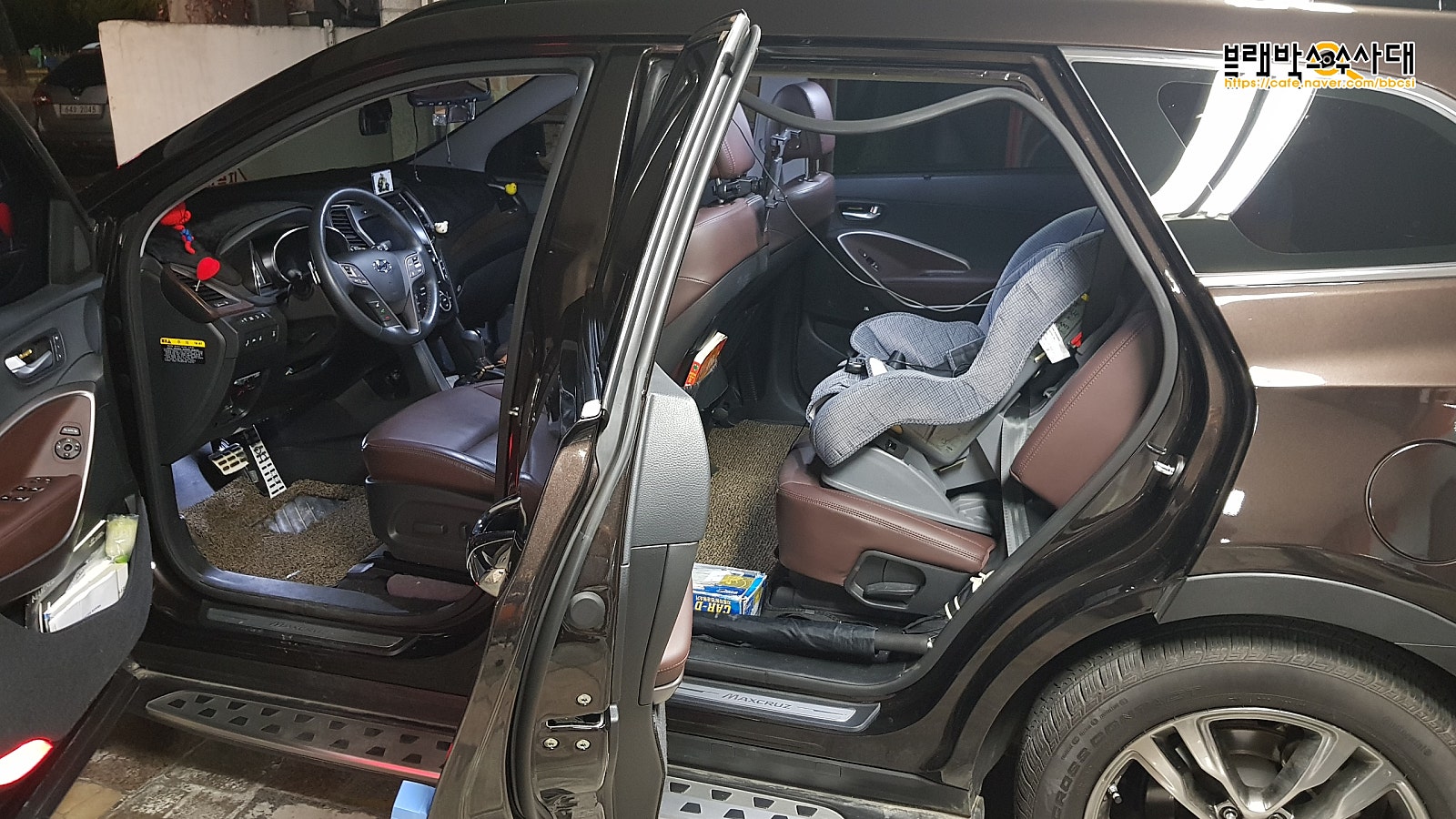

7. 차문을 개방하고 도어 씰을 탈거해줍니다

그리고 그 사이로 후방 카메라 케이블을 넣어주고 다시 도어씰을 장착해 줍니다

8. 1열에 이어 2열도 같은 방식으로 연결해 줍니다

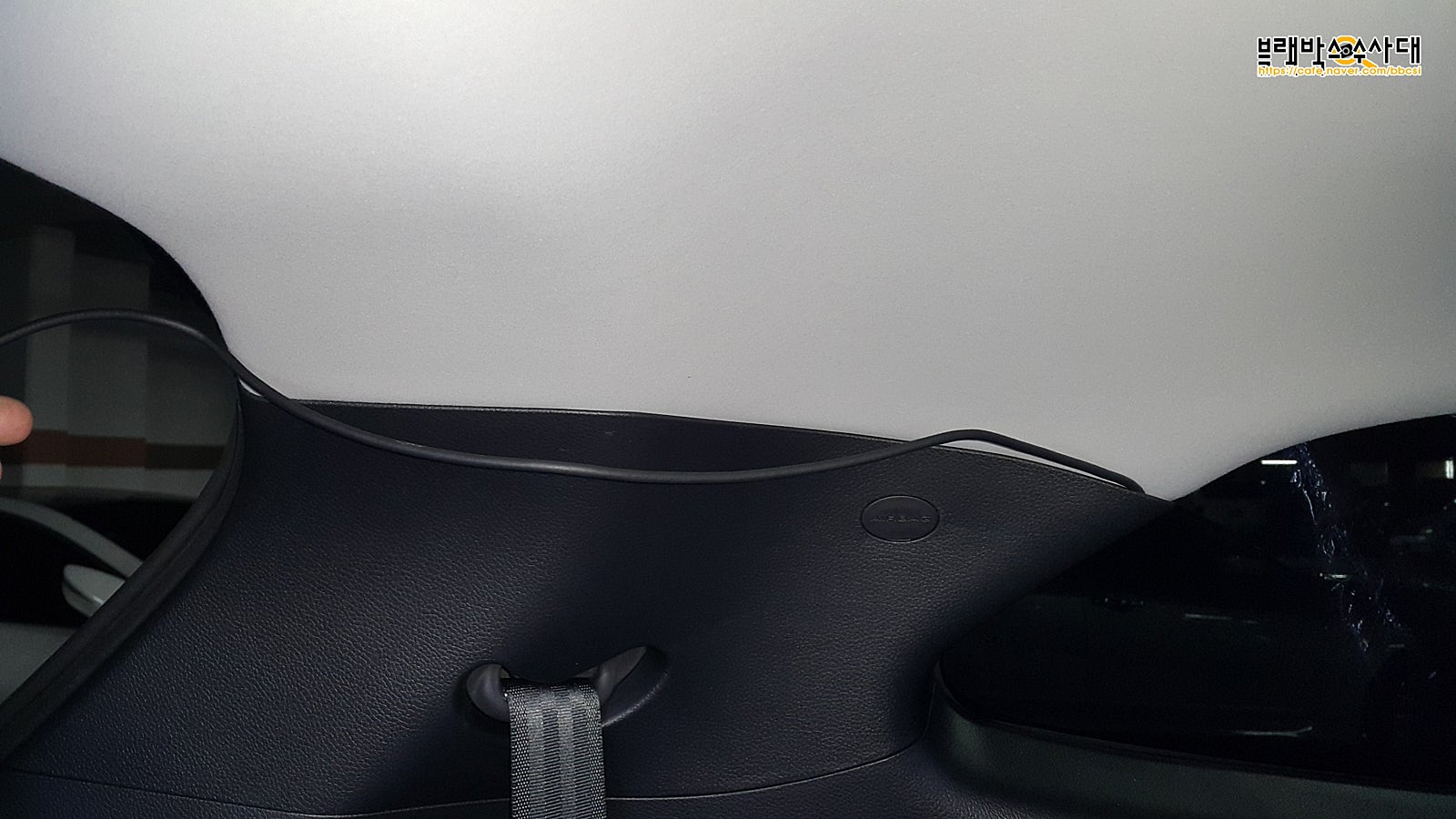

9. C필러부분은 천장과 마감제 사이의 공간에 케이블을 밀어 넣어서 트렁크 쪽으로 빼줍니다

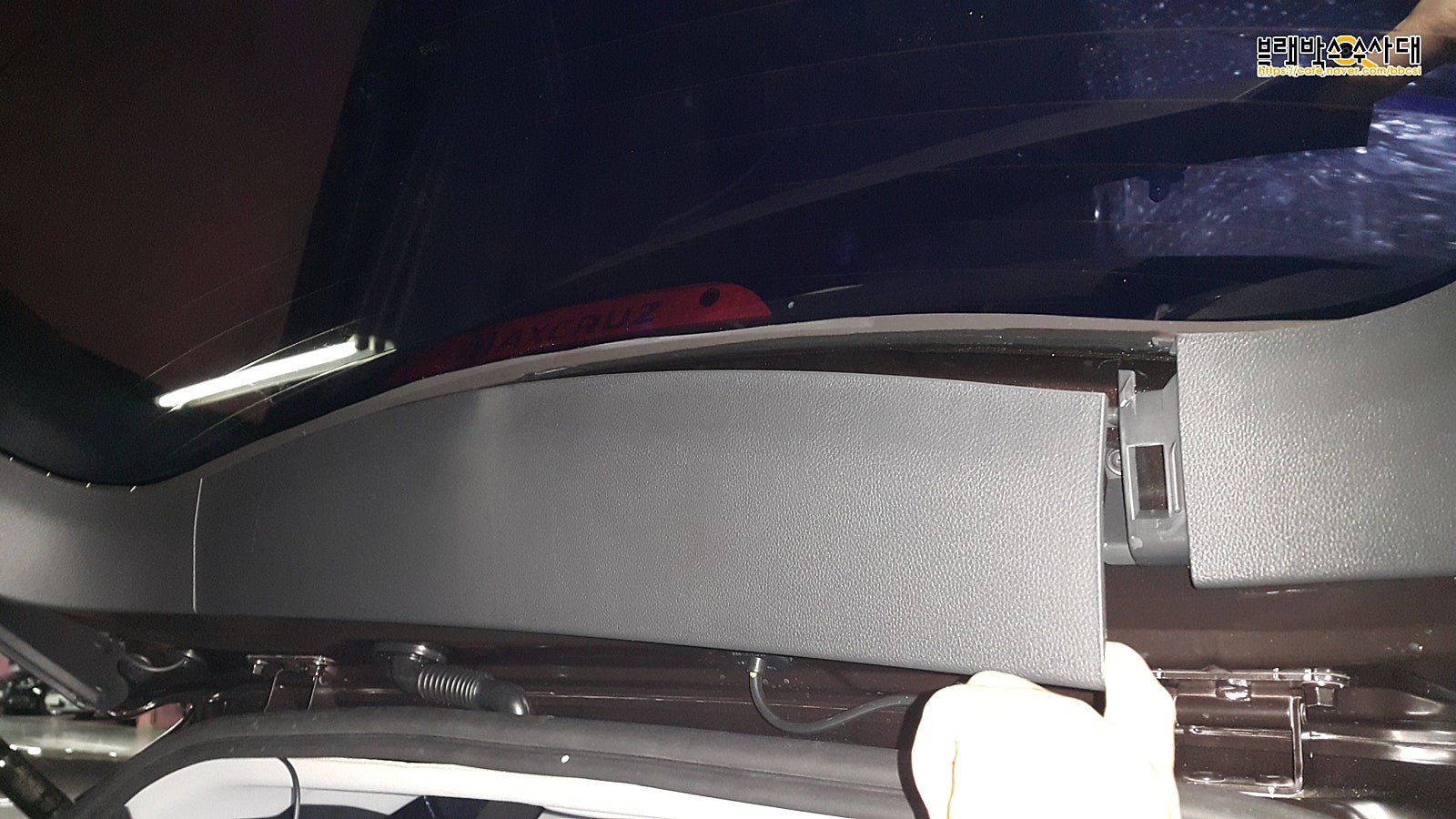

10. 트렁크 상단의 커버를 탈거해줍니다

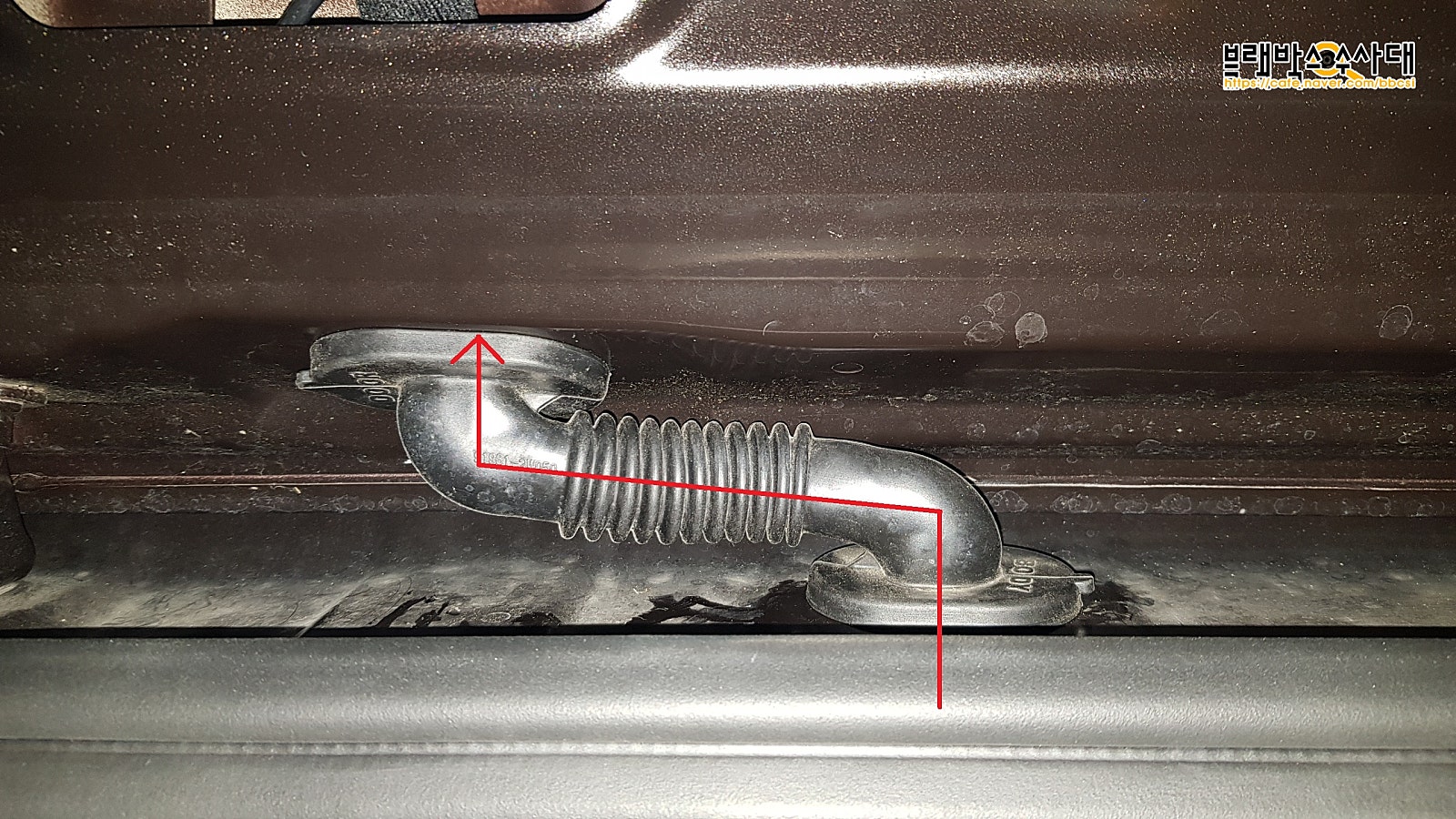

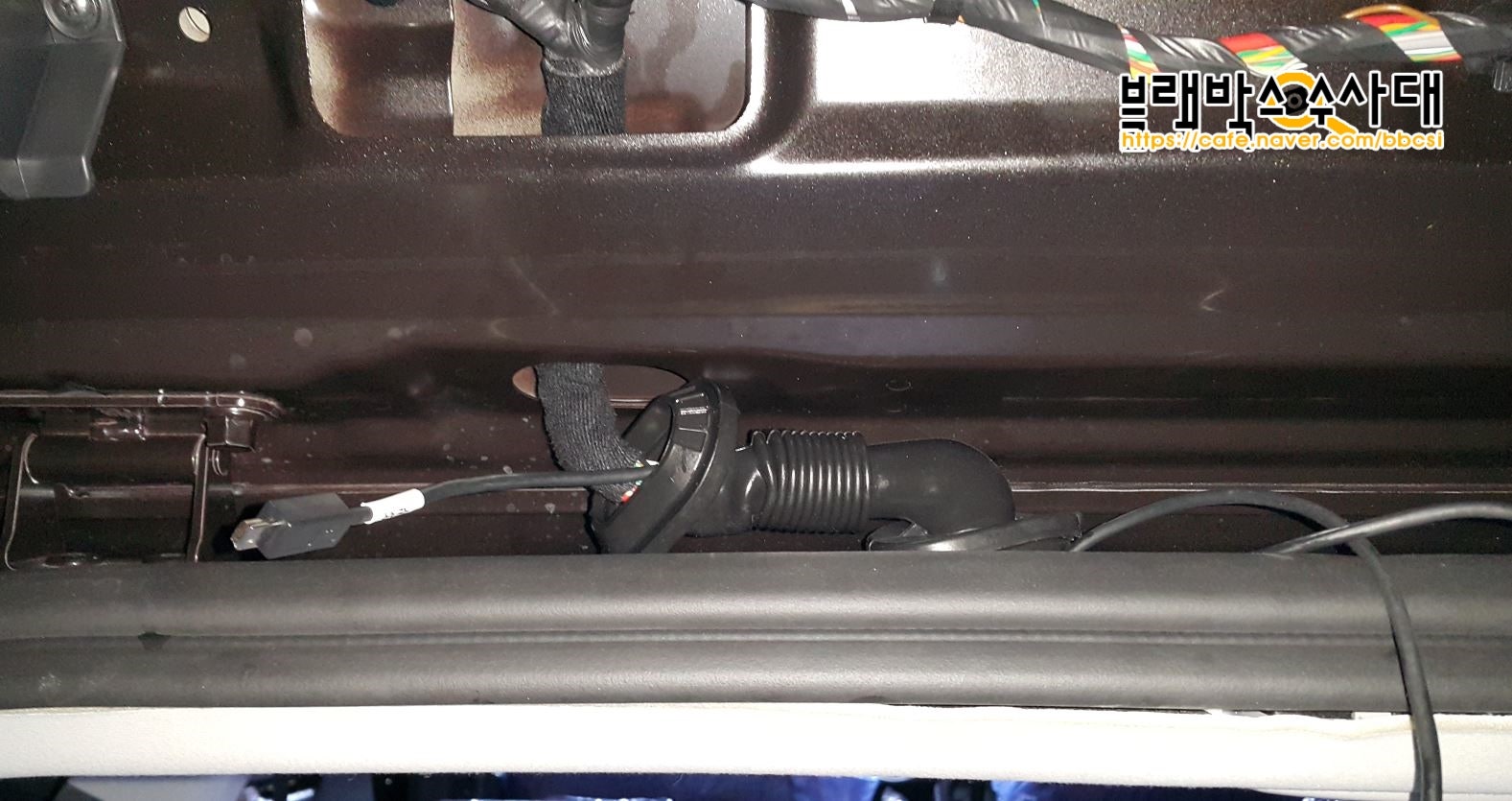

11. 이 부분이 SUV에 블랙박스 장착시 제일 어려운(?) 부분이라고 할 수 있습니다

고무관 사이로 케이블을 빼 내는 겁니다

세단은 이런 작업을 할 필요가 없어서 한결 수월하기는 합니다

SUV도 꼭 안 해도 되는 작업이기는 하나 깔끔하게 장착하려면 하는게 좋습니다 ^^

12. 옷에 허리 고무줄을 넣 듯 쪼물락 쪼물락 거려주면서 배선을 빼 냅니다

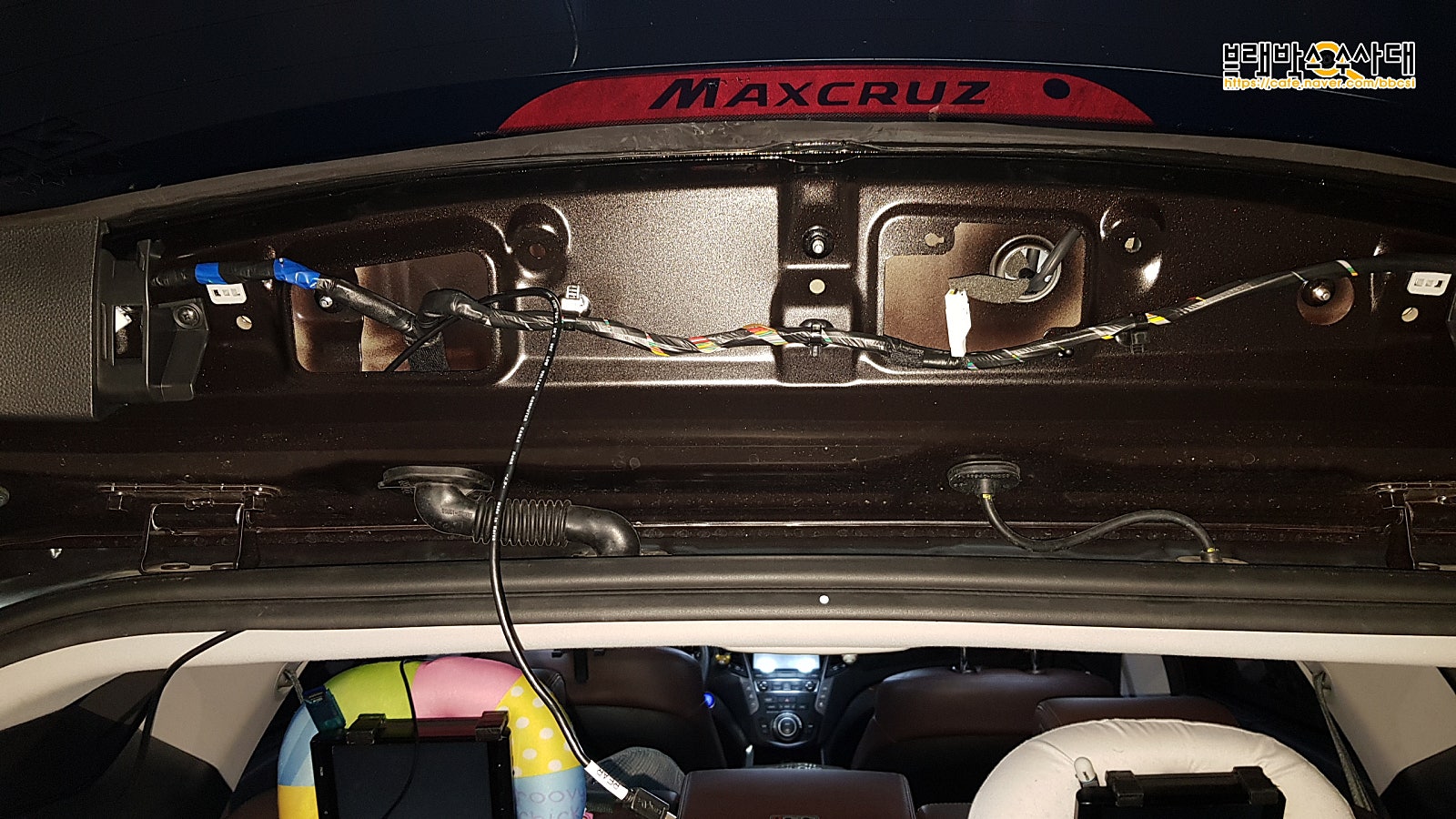

12. 고무관을 빠져나온 케이블을 트렁크 상단부로 빼냅니다

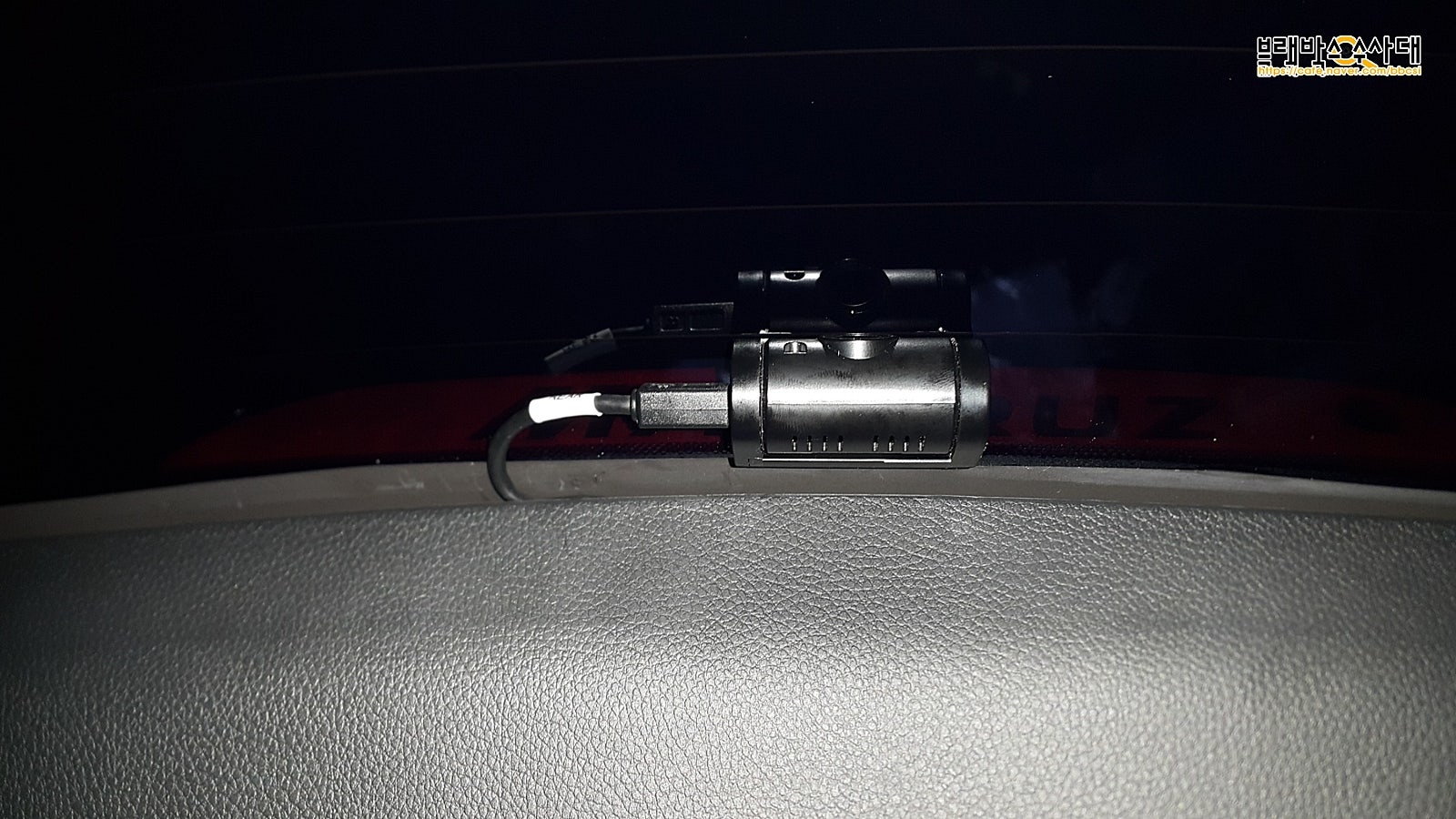

13. 이제 후방 카메라 위치를 잡고 연결해 준 후 마감제를 조립해 주면 모든 장착이 끝이 납니다

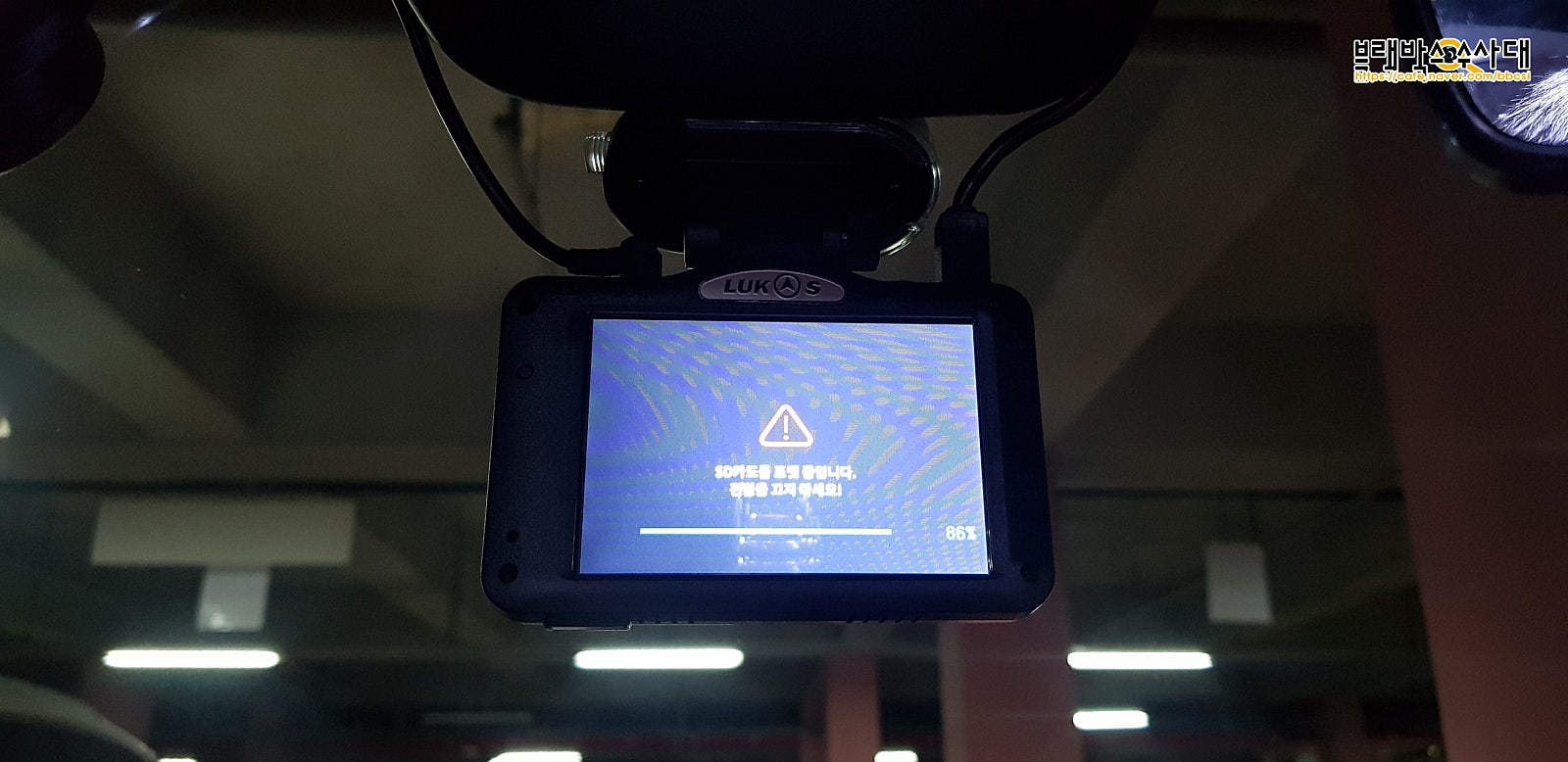

14. 전원 인가 후 메모리 카드를 우선 포맷해 줍니다

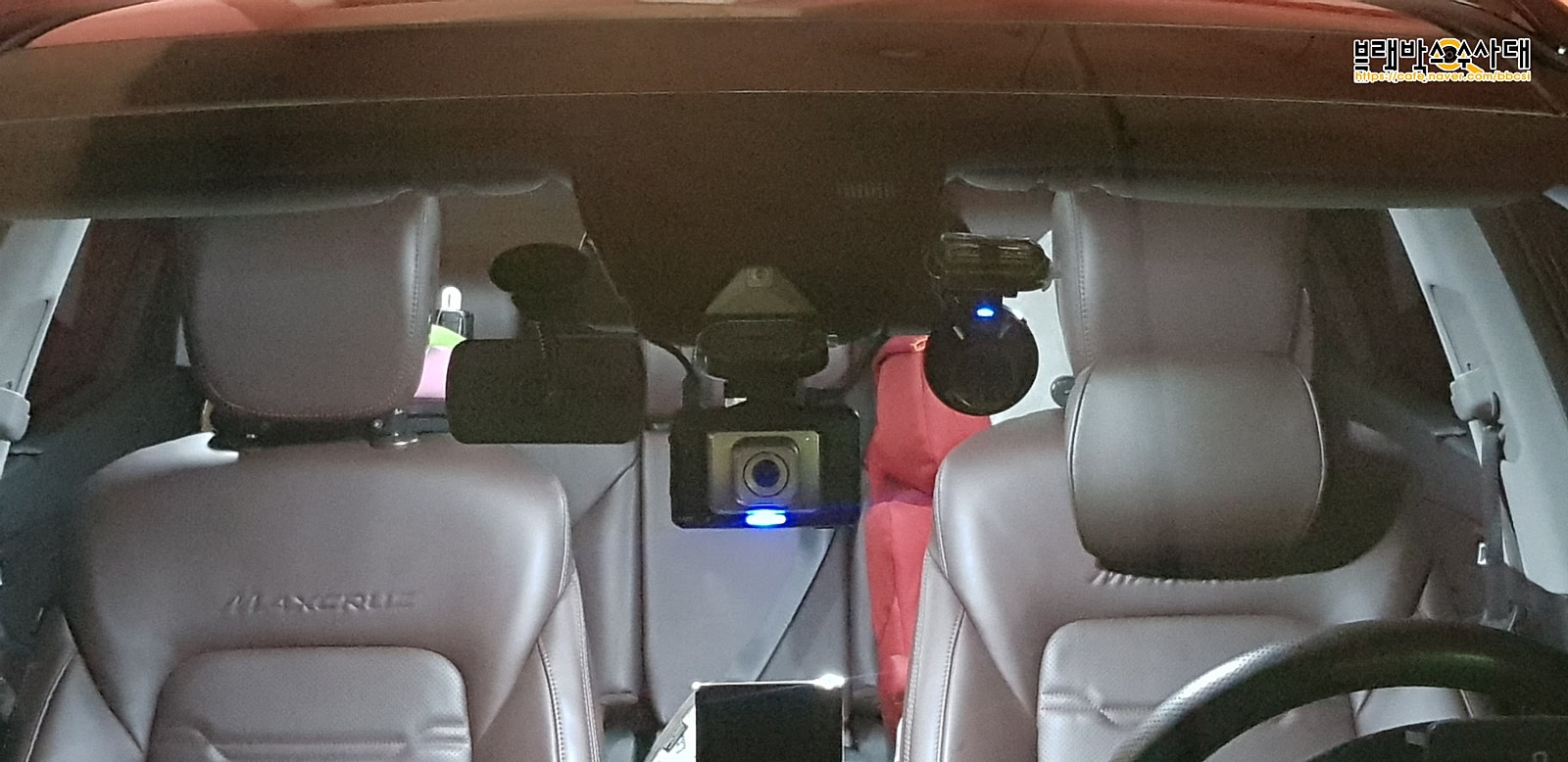

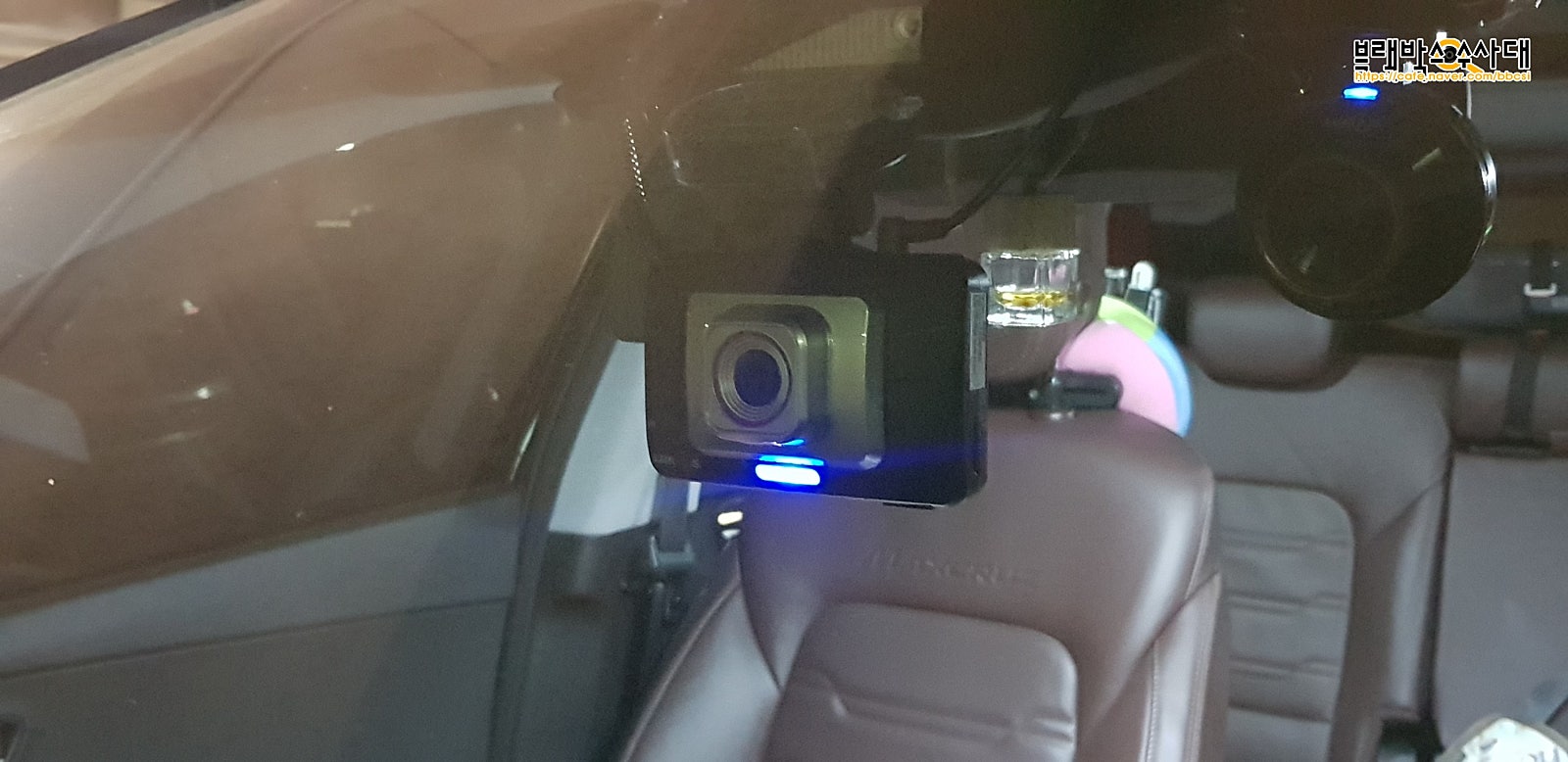

15. 정상적으로 잘 작동이 되네요

16. 시큐리티도 정상적으로 잘 작동합니다

이상으로 상세 장착 편을 마칩니다

자가 설치하시려는 분들께 좋은 정보가 되었으면 합니다 ^^
