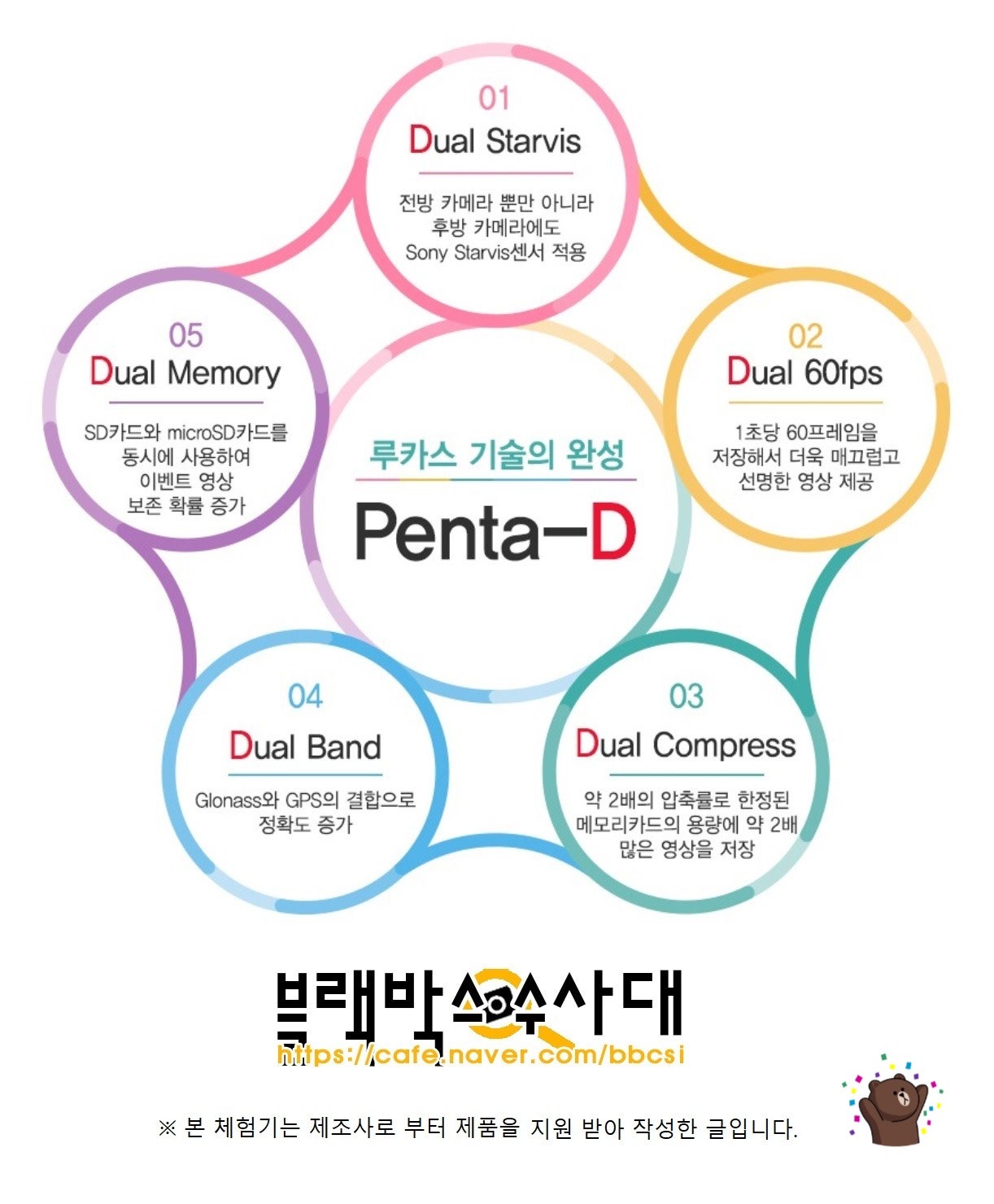

[루카스 H939-2K - 화클이l부산님] #2. 설치기
루카스 큐비아
2020-09-03 11:44:52

비가 와서 설치 타이밍 잡느라 애먹었네요.. 천정있는 주차장 찾고. ; 작업 공간 되고. ; 습하기도 하고.. ;;

암튼 설치기 입니다. 차량은 싼타페 dm 17년식입니다.

블랙박스 설치 하면서 제일 먼저 할 일은 배선을 깔아 주는 것입니다. 2가지 배선 후방 카메라 배선과

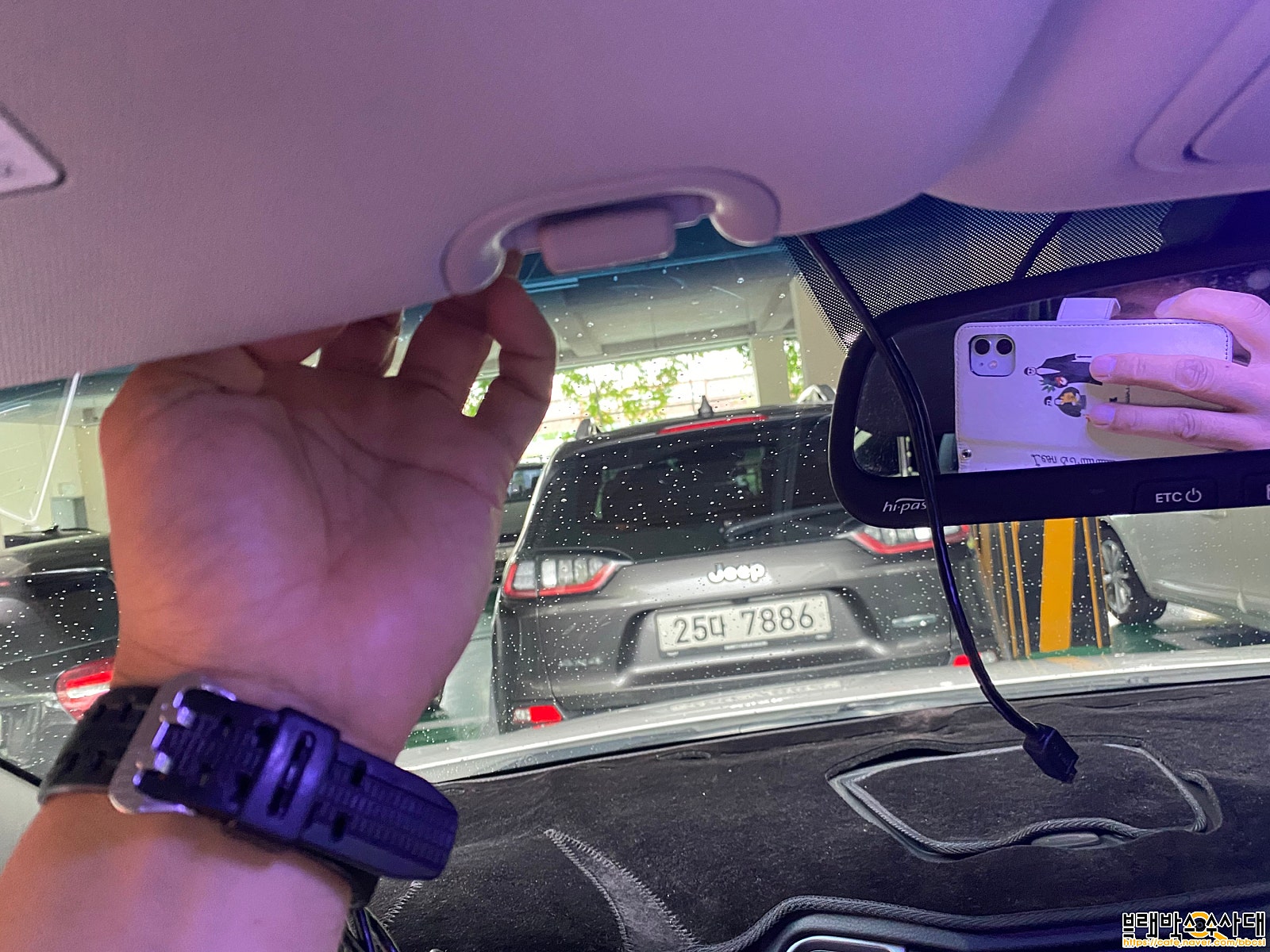

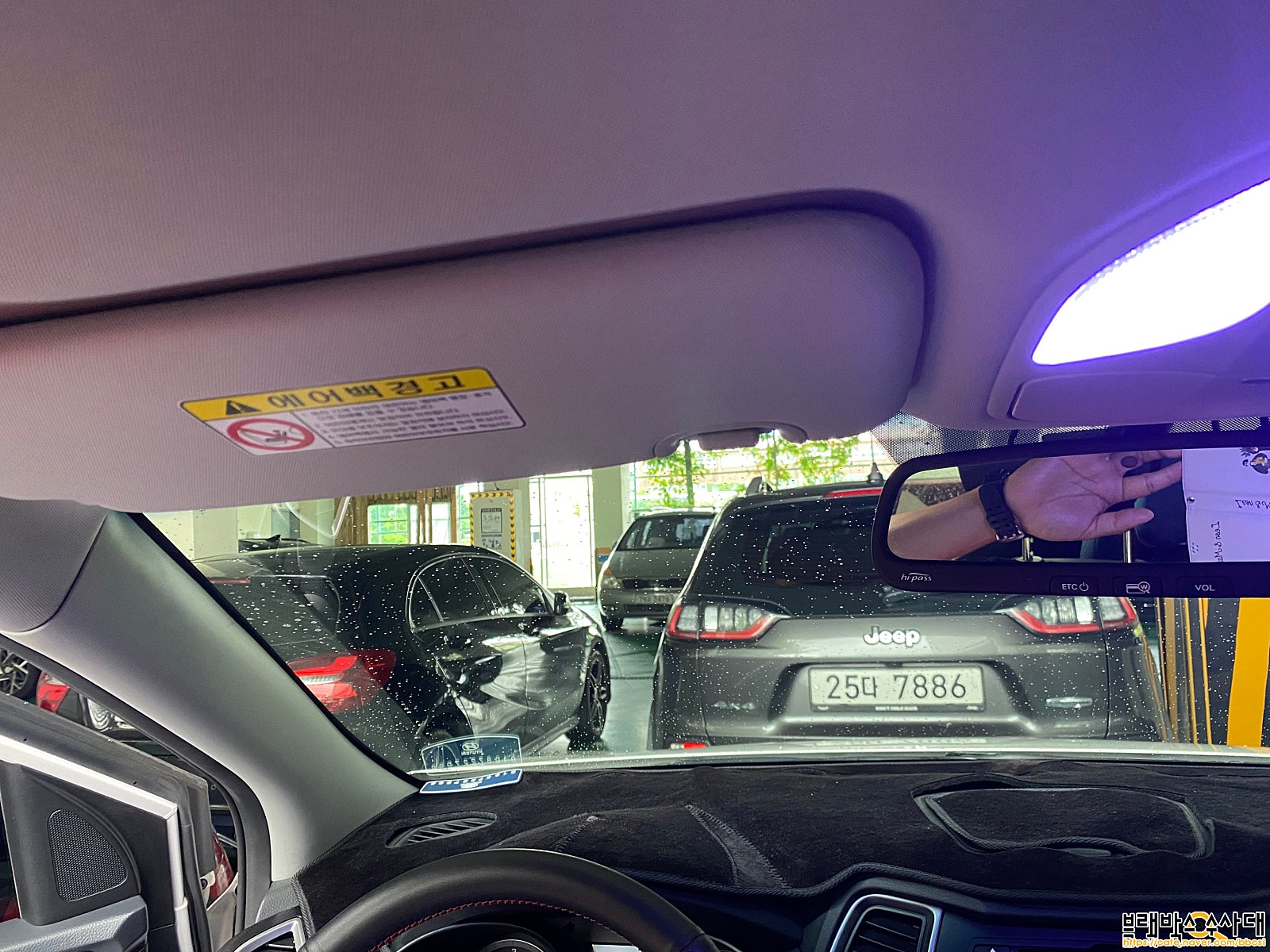

전원 배선입니다. 일단 운전석 썬바이져 아래로 전원 배선과 후방 카메라 배선을 집어 넣으세요..

이런식으로 내장재 안쪽으로 밀어 넣으시면 됩니다. 손으로 해도 되고.. 도구로 밀어 넣으셔도 됩니다.

주의할 점은 길이를 잘 판단 하셔야 됩니다. 너무 짧게 하면 다시!!! 너무 길게해도 배선 정리가 좀 까다롭죠

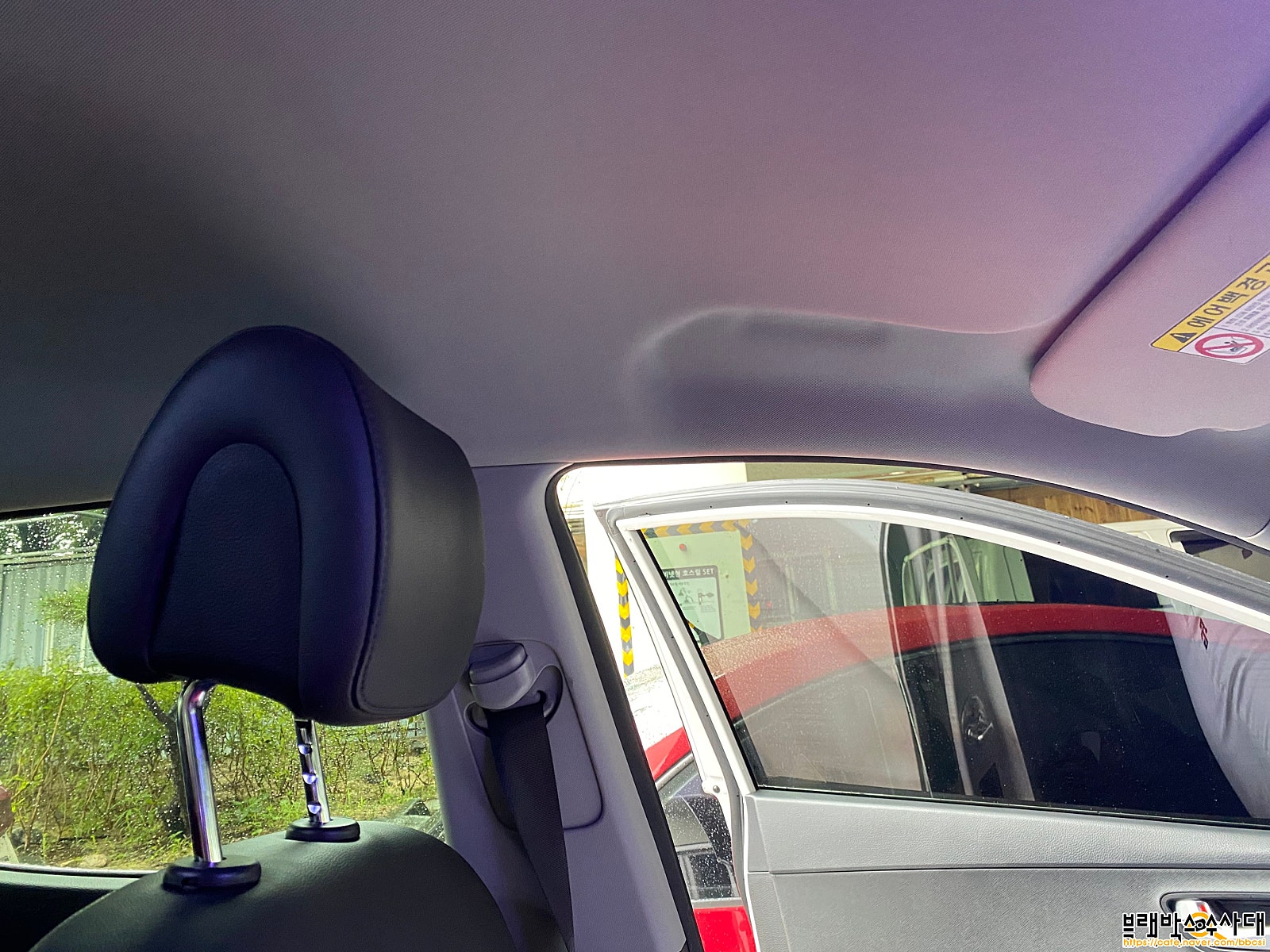

다음 헤드라이닝 부분을 공략 합니다. 후방 카메라 배선을 이쪽을 통해 넘깁니다.

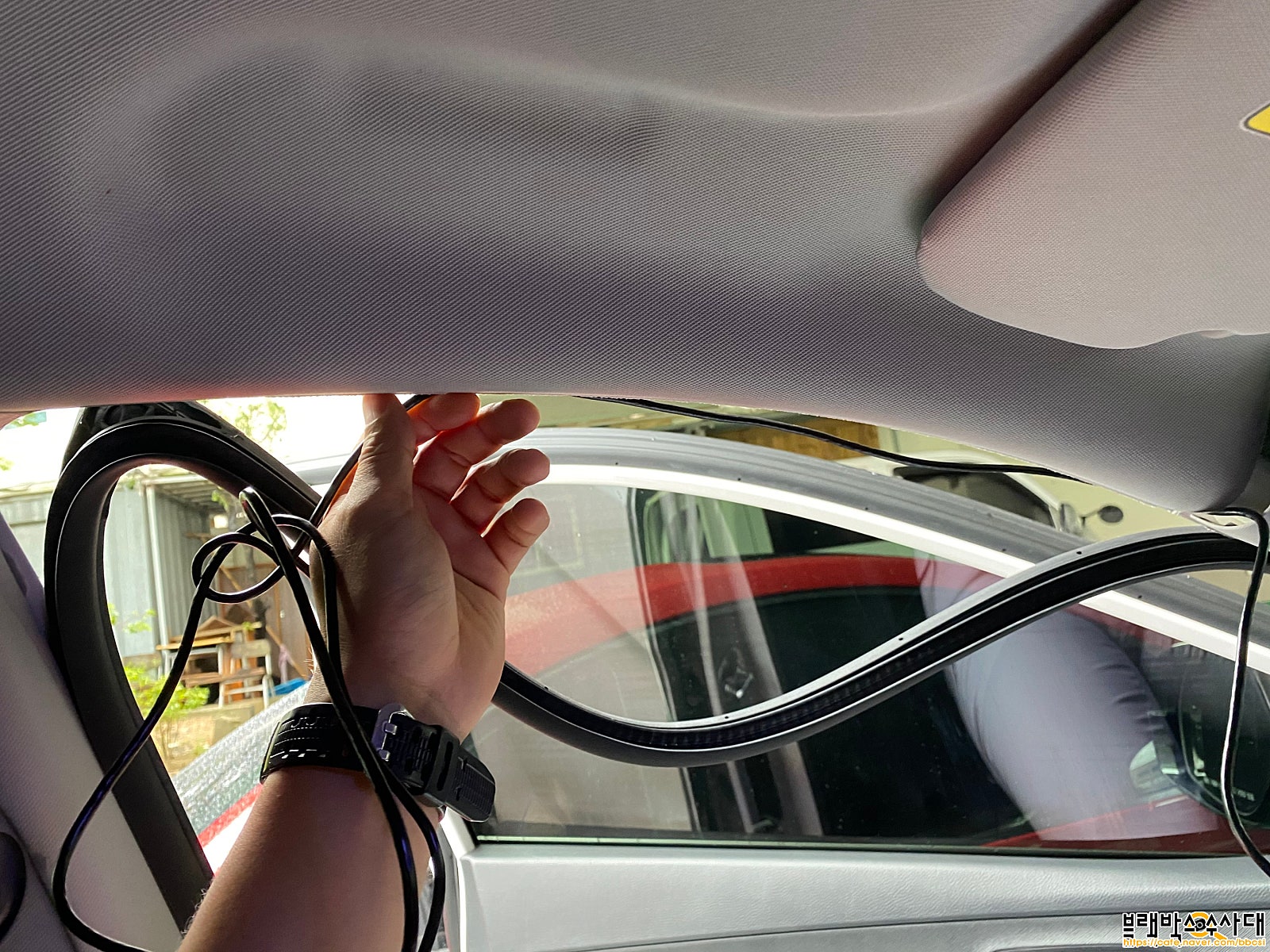

썬바이져 앞에서 배선 넣고.. 고무 웨더 스트립 분리.. a필러 분리 하시고.. 후방카메라 배선을 넣어주세요

요렇게 넣어줍니다.

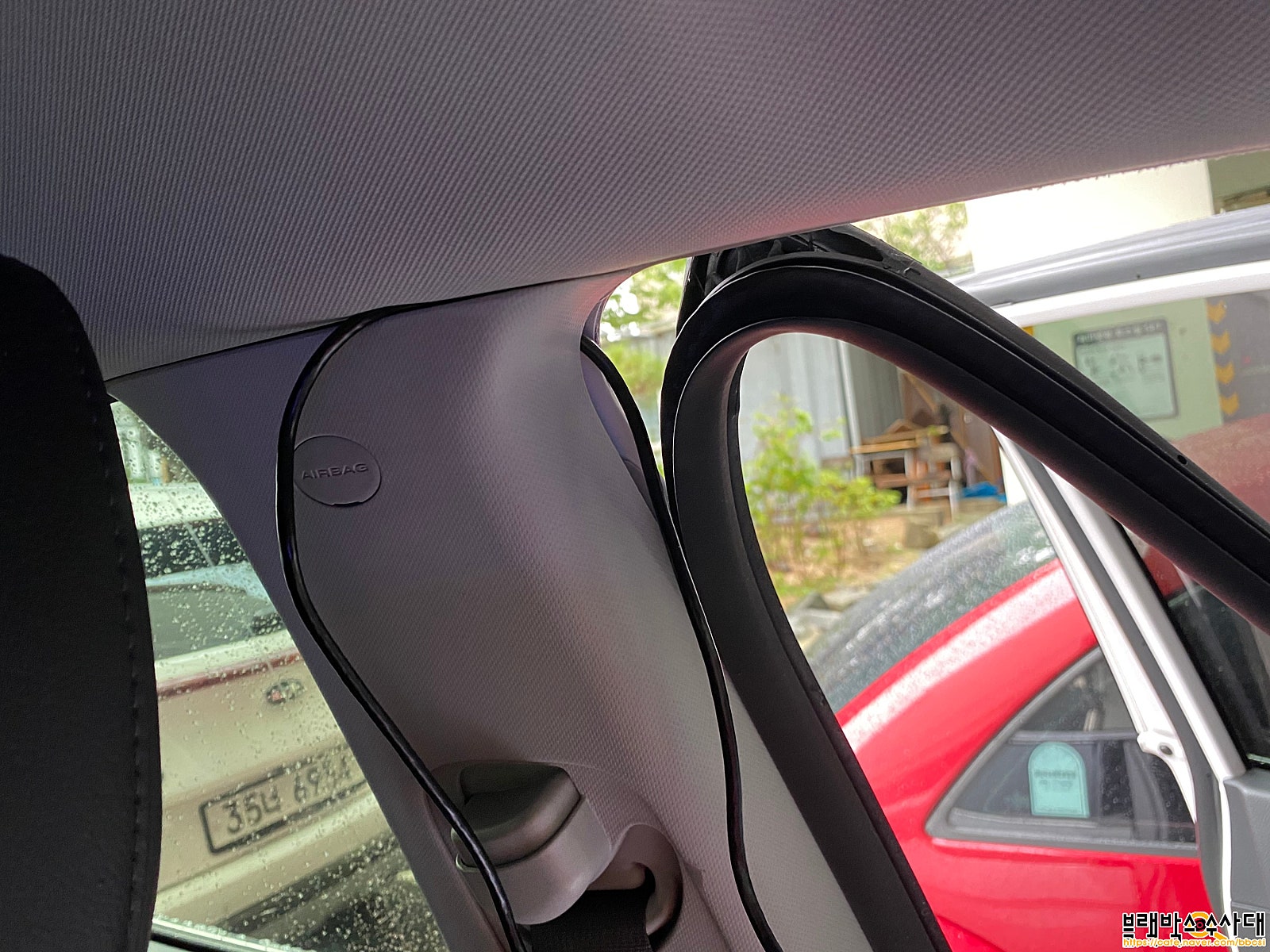

B 필러는 안쪽에서 이런식으로 밀어 넣으시면 되용.

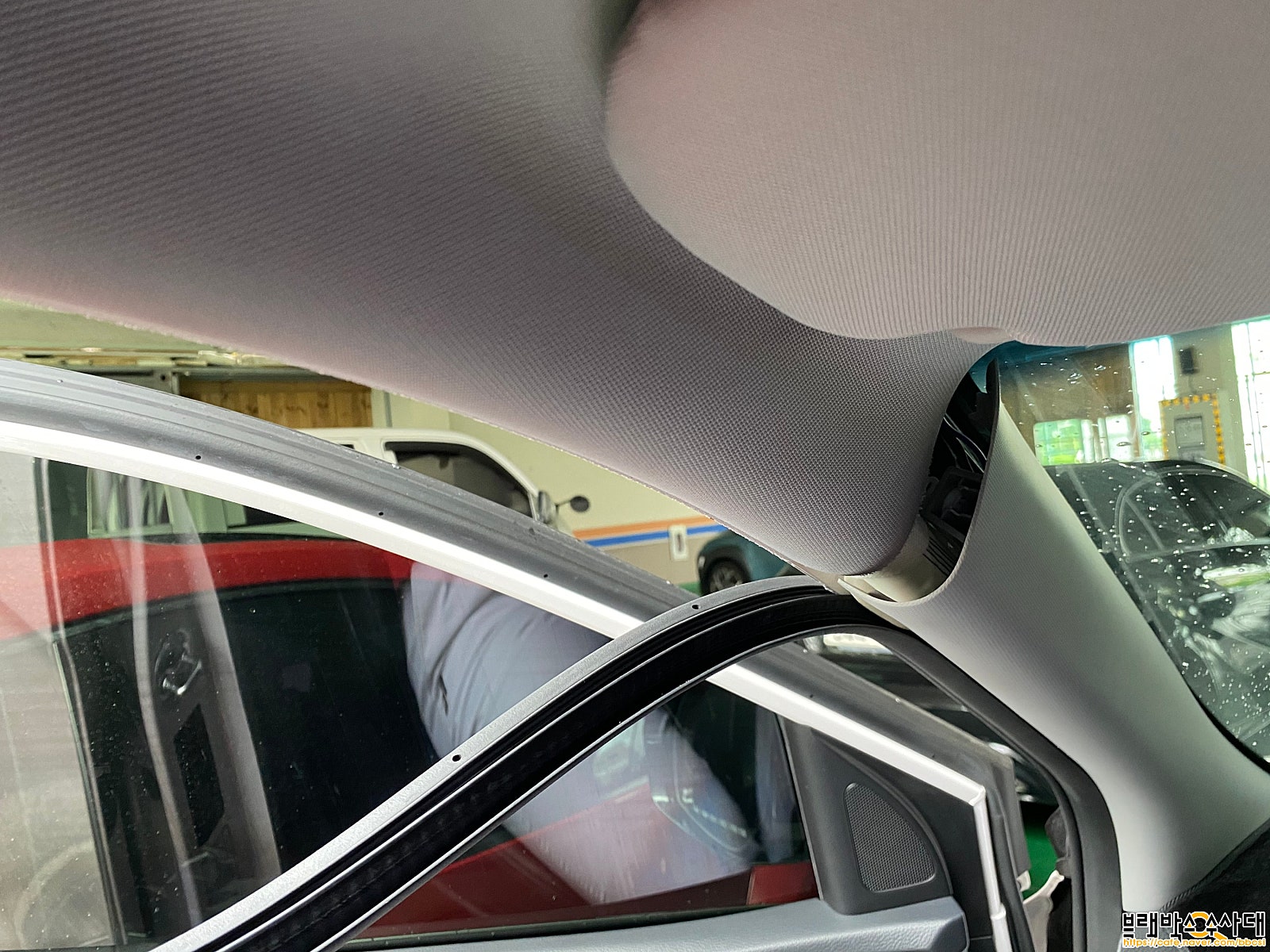

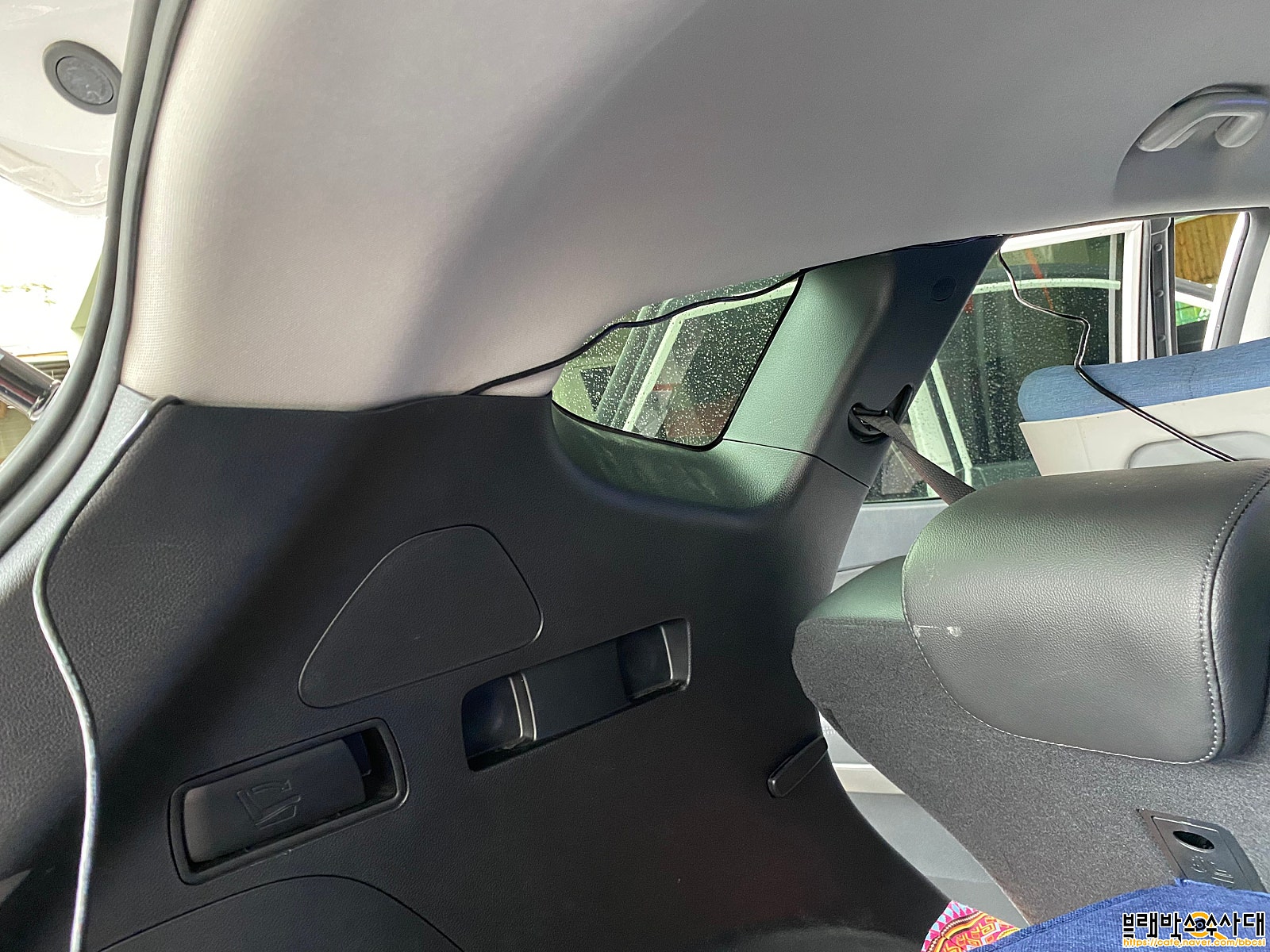

마찬가지 c 필러 입니다. 내장재 안쪽으로 잘 밀어 넣어 주세요.. 사진은 배선이 보이는데 정리를 잘 해주심됩니다.

다음은 여기를 공략 합니다. 고무 웨더 스트립을 분리 해서 실내 천정내장재 안쪽으로 넣어 주고..

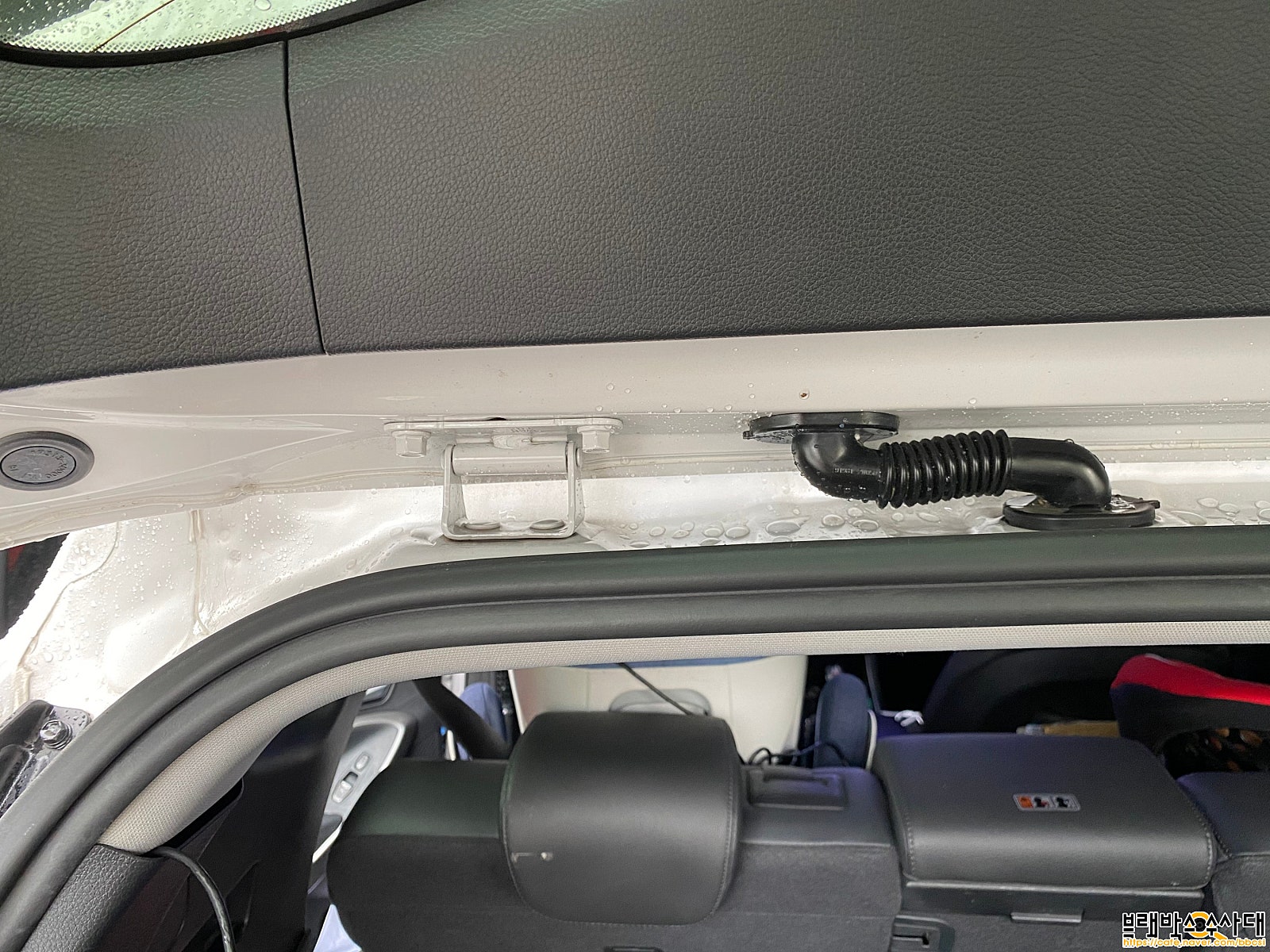

12시 방향 트렁크 문과 차체를 연결 해주는 고무 주름관으로 후카 배선을 넣어야 됩니다.

이렇게 고무 잡아 빼면 빠져요.. 그리고 나중에 다시 조립하면 됩니다..

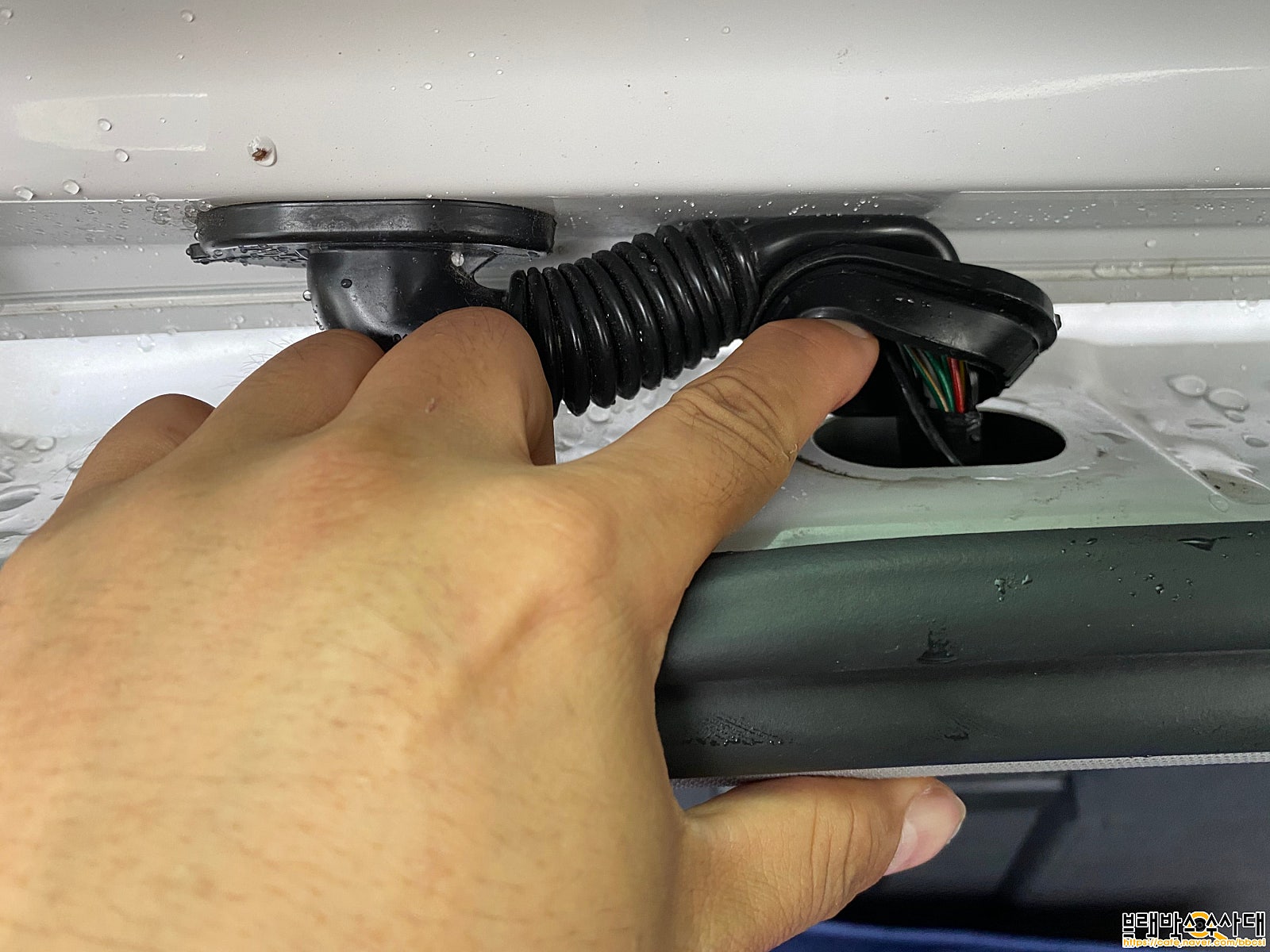

주름관을 빼서 배선이 이쪽으로 지나가도록 해줍니다.

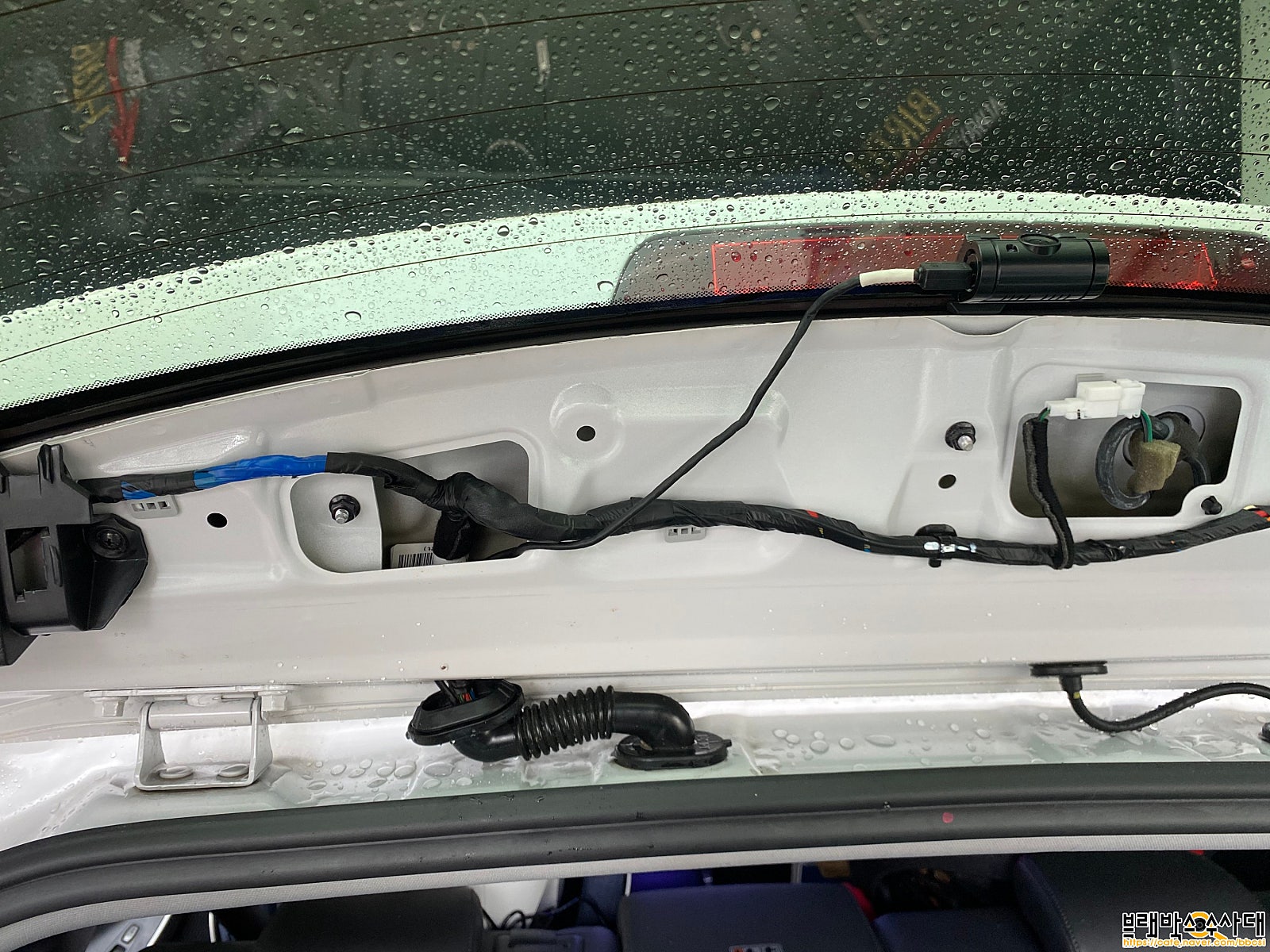

트렁크 내장재 손으로 잡아 뜯으면 뜯기고요.. 주름관을 통해 배선을 넣어서 후방 카메라 까지 연결한 모습입니다.

사실 사진을 이렇게 찍어서 그렇지.. 배선작업 먼저 하고 카메라 작동 상태 확인 후카 확인 한 다음

카메라 각도 잡아서 카메라 붙이고 나머지 분해한것 조립 하셔야 됩니다. 문제 생기면 다시!!!! 하는 사태가..;;;

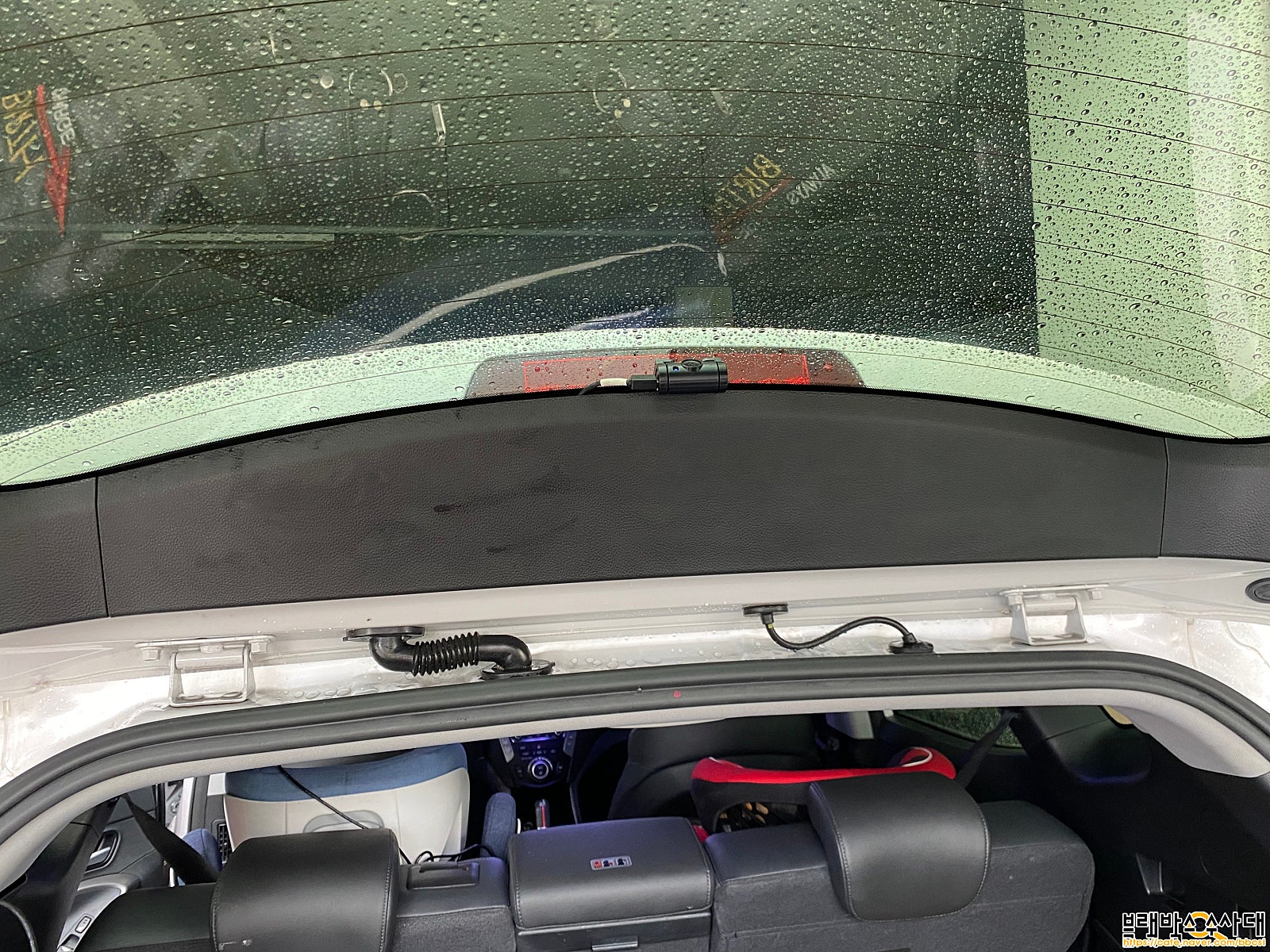

후방 카메라 안착하고. 내장재 다시 조립한 모습입니다...깔끔하쥬? ^^;;

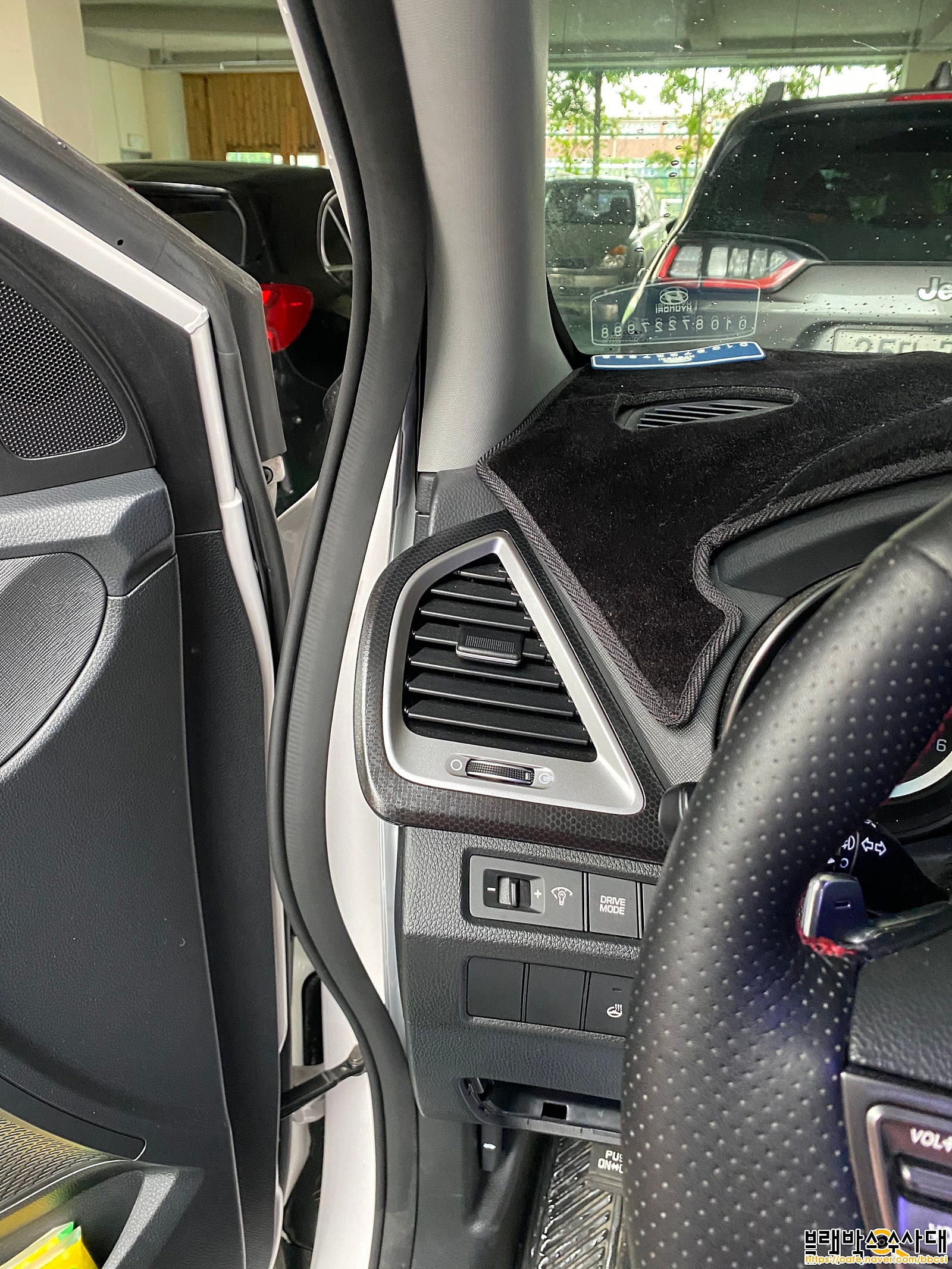

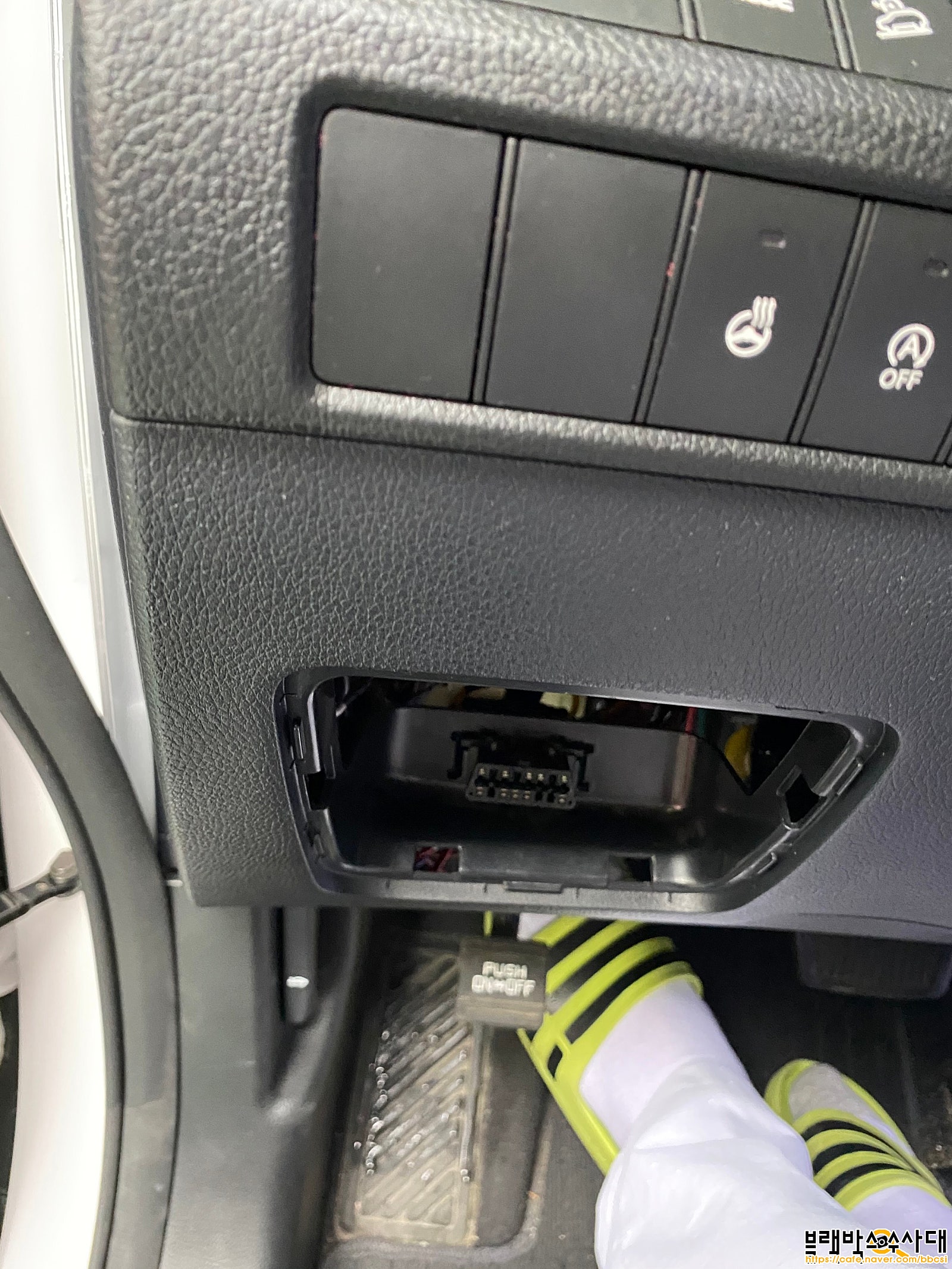

다음은 전원 배선입니다. 웨더 스트립 빼고.. a 필러 마감재 빼고.. 썬바이져에서 내려온 선을 a필러에 넣고.. 휴즈 박스로 빼줍니다.

이쪽으로 올겁니다.

왔습니당.. ;

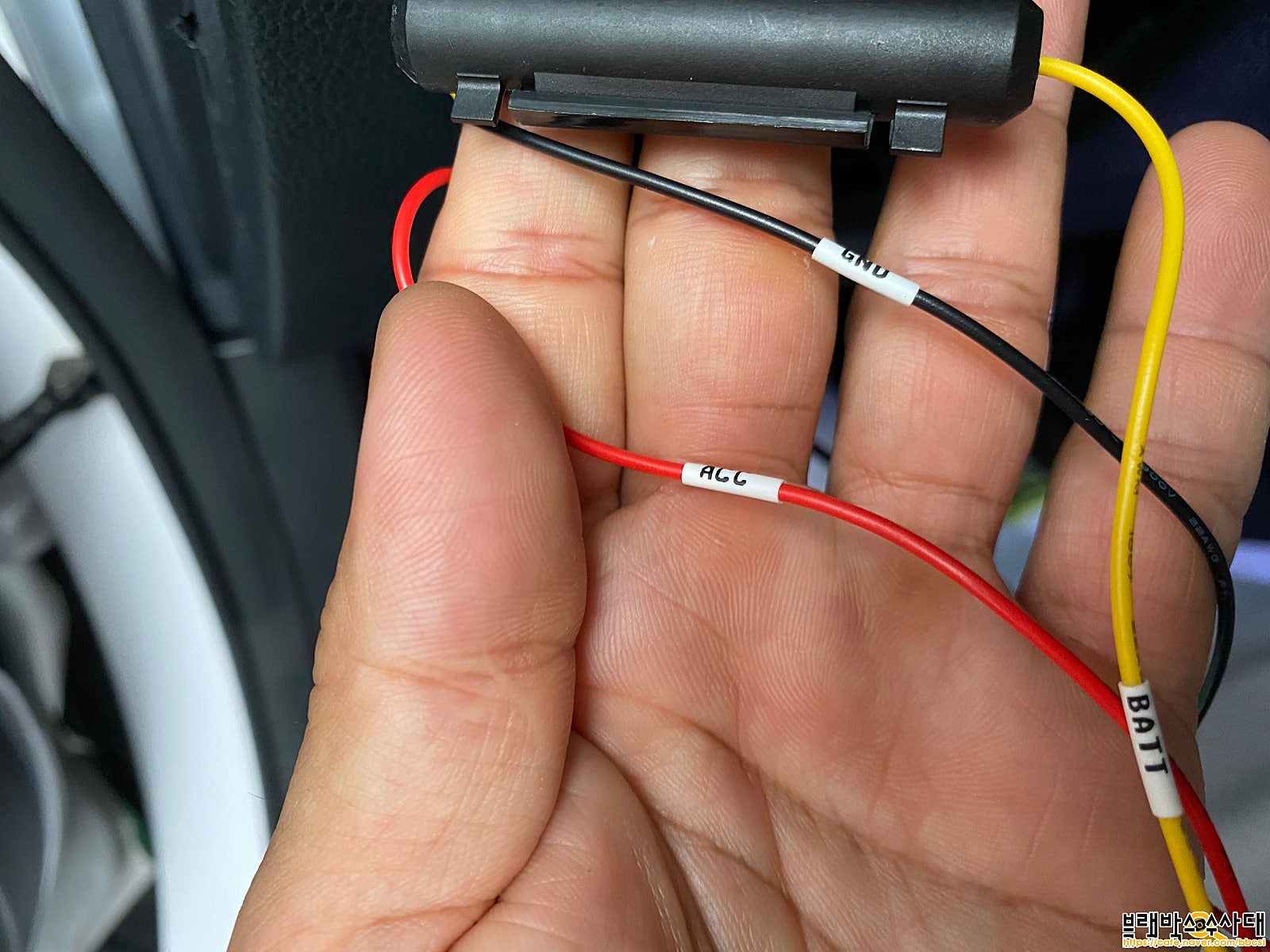

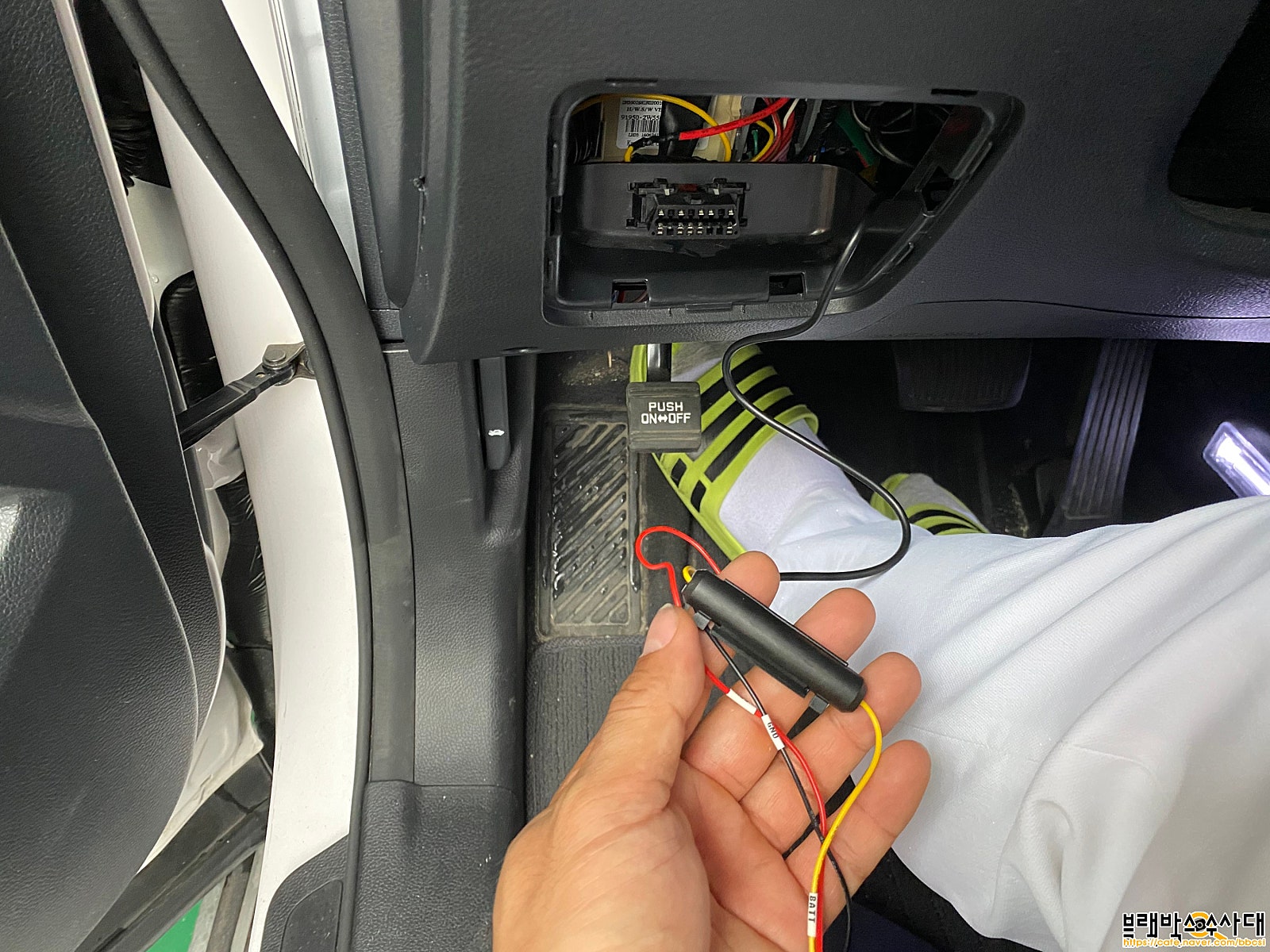

gnd는 차체 철판 부분에 접지.. (붙여줌) 하면 되고. acc는 시동 걸면 들어 오는 휴즈에.

batt는 상시 전원 전동시트나 브레이크 등 등등에 휴즈 연결 하심 됩니다.

저는 보조 배터리가 있기 때문에 보조 배터리에.. ^^;;

그럼 완료 됐습니다.

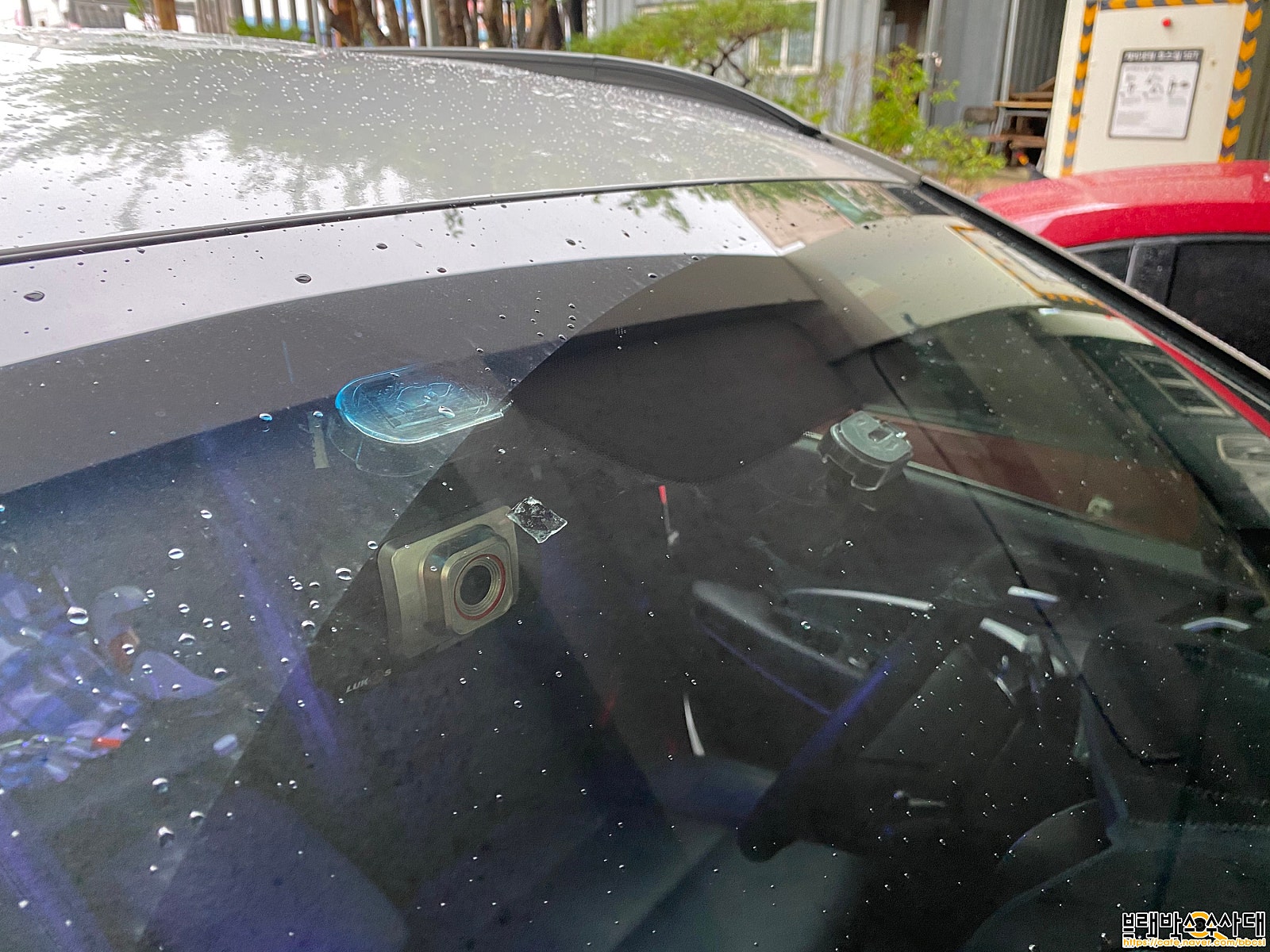

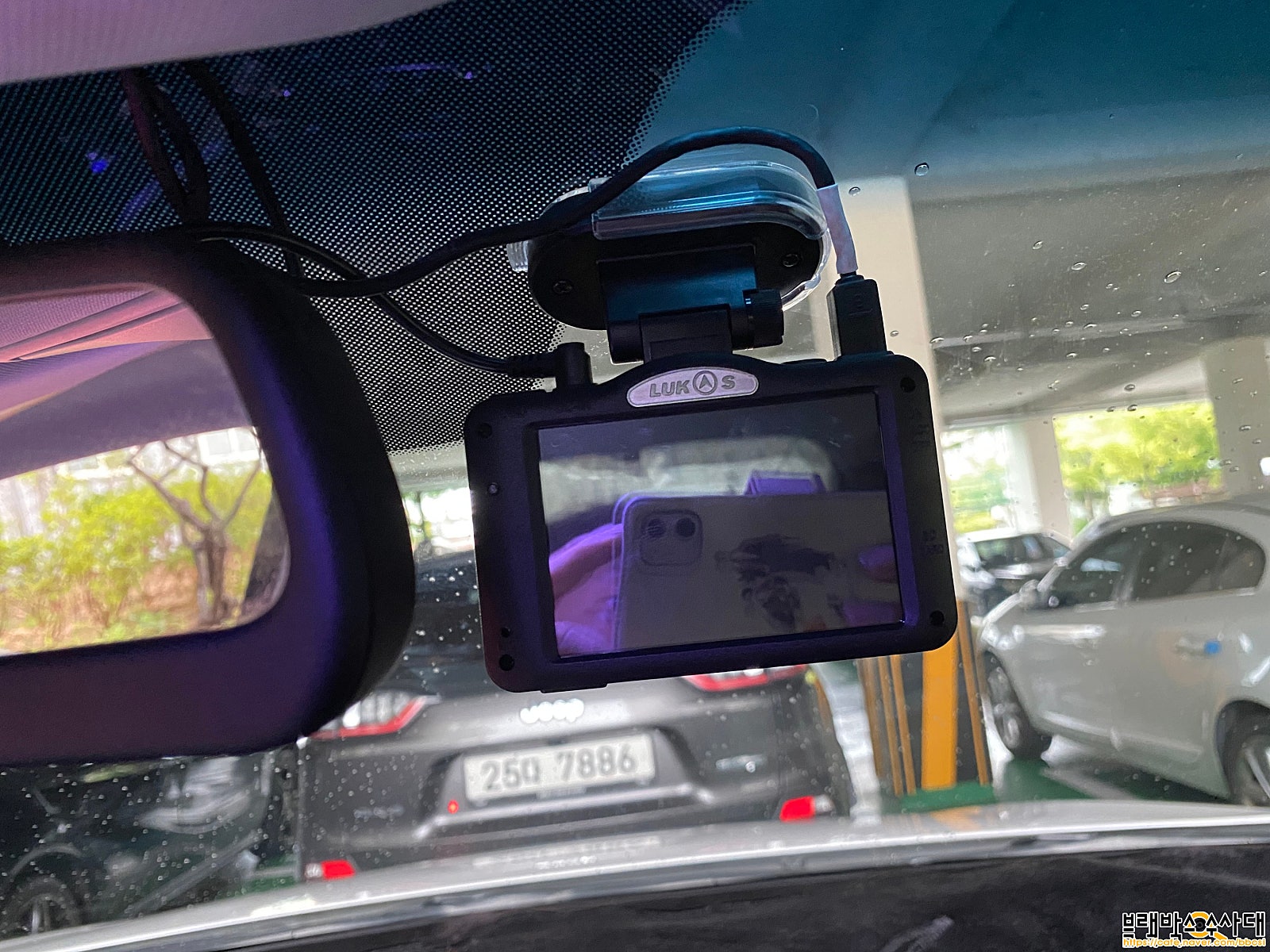

기존 가운데에 790ar가 있어서.. 옆에 자리 했습니다. 나중에 자리를 바꾸든 해야 겠네용..

완료 입니다. 도움이 되셨길.. 다음은 본체 메뉴 ui 메뉴. 체험기를 보시겠습니다.
