1.위치선정
2.결선
3.테스트
4.참조자료
1. 위치를 잡아봅시다.
)

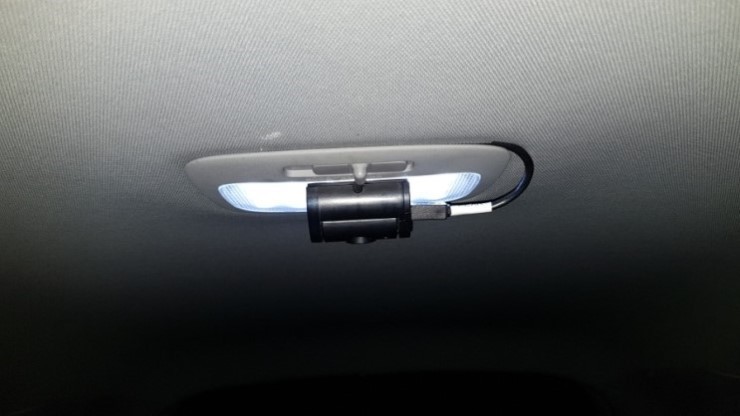

후방카메라 실내등 2열에 장착
)

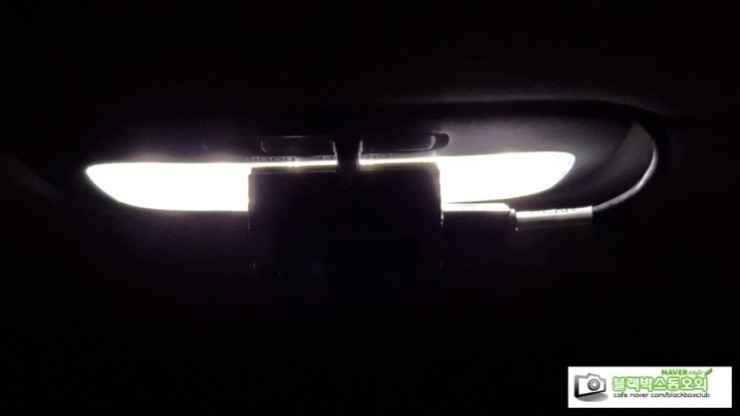

멀리서 찍으면 이런 느낌.
)
본체는 전면유리 동승석 부분에
)

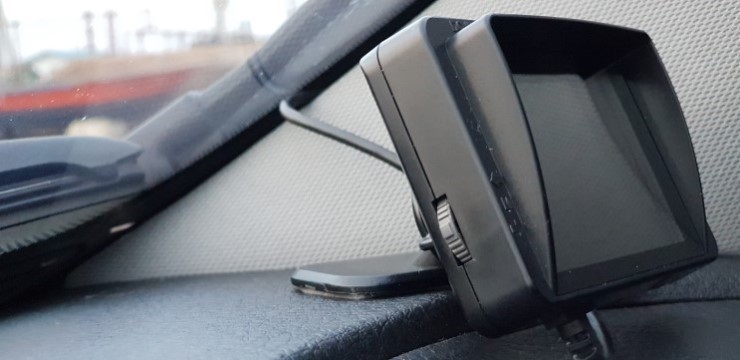

보조모니터는 동승석a필러 하단에
)

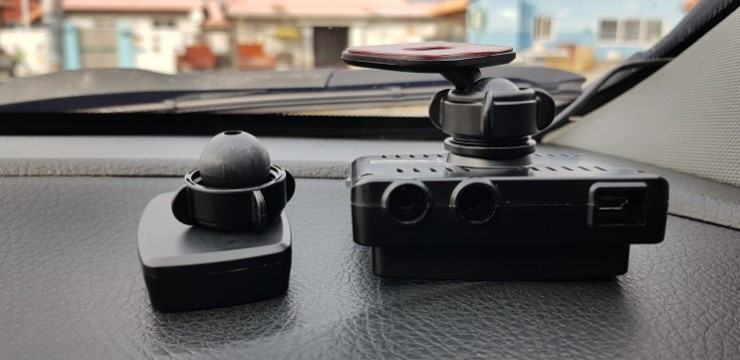

왼쪽이 보조모니터거치대.오른쪽이 7500시리즈 거치대로 호환시킨모습
)
완성. 볼헤드타입이라 시선처리는 얼마든지 자유롭게
이렇게 본체, 후방카메라, 보조모니터, 진동기(운전석에 고정, 사진 불필요) 4가지를 위치를 선정.
2. 결선.
동작을 시켜보려면 케이블끼리 연결을 해줘야겠죠?
작업하다 버벅거릴까봐, 결선도를 그냥 대충 도식화 해봤습니다.
)

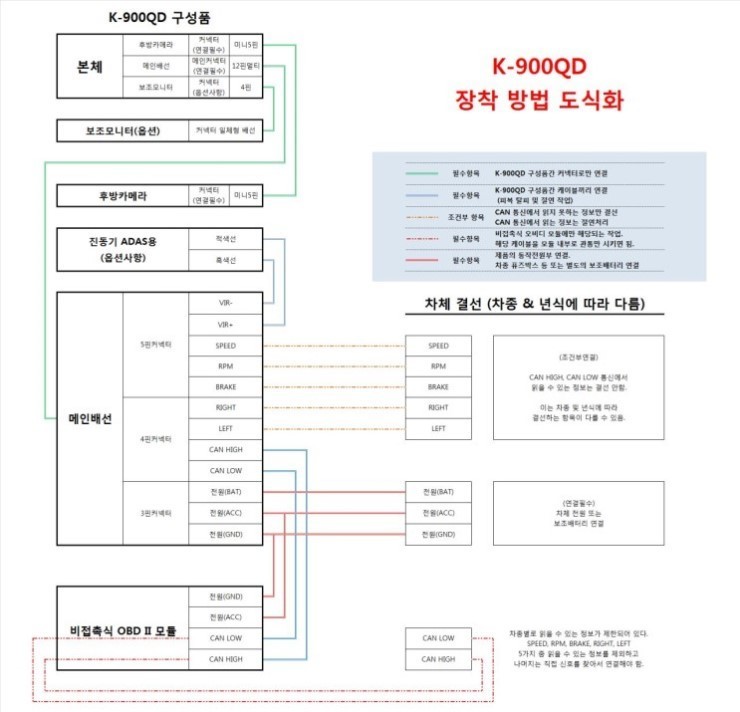

K-900 장착결선도 도식화.
보조모니터와 진동기는 옵션사항의 제품들이므로, 두가지를 제외한다라면, 장착난이도는 의외로 간단합니다.
비접촉식 OBD II 모듈과 동작전원만 인가해주면 되니까요. 보조모니터는 GPS 처럼 꼽기만 해주면 끝.

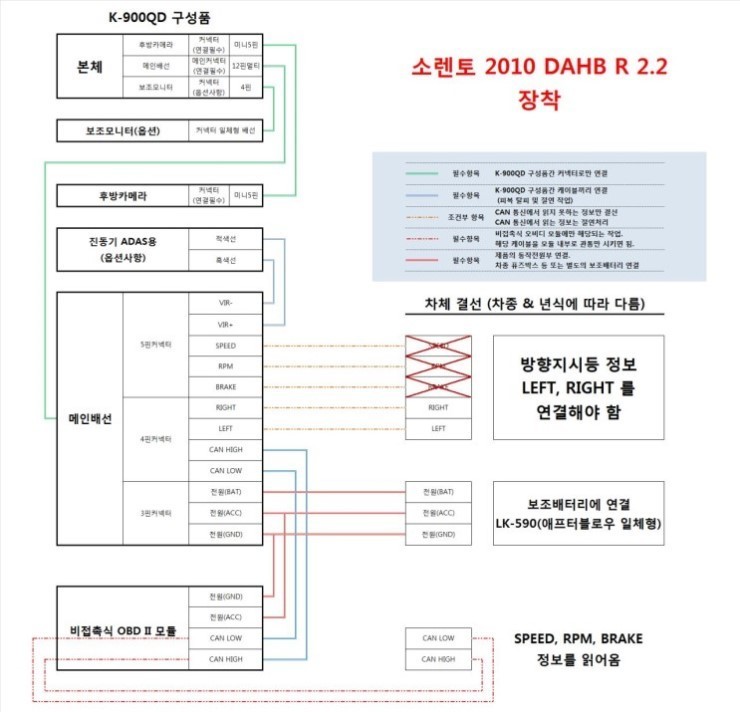

제 차에 K-900QD 장착 결선도를 적용해 보면 아래처럼 되요.
)
K-900QD를 소렌토 2010 R2.2 에 장착한 사례
결선은 간략하게 아래의 순서대로 해주면 될거 같네요.
말하고자 하는 내용은 비접촉식 OBD II 모듈을 먼저 연결해야, 불필요한 작업을 안한다
- 동작전원선을 가장 먼저 결선을 해줍니다.
제품이 동작해야 그래야 정보를 읽을 수 있을 테니까요.
정상동작 되는 것을 확인했으면..
- 비접촉식 OBD II 모듈에 CAN HIGH, CAN LOW 케이블을 찾아서 관통시켜 줍니다.
그래야 어떤 정보를 읽어들이는지 확인을 할 수 있으니까요.
OBDII 모듈을 연결했으면정보가 뜰겁니다.
RPM, SPEED, BRAKE, LEFT, RIGHT 5가지중 읽어들일 수 있는 정보를 블랙박스 하단화면에서 확인후,
(내 차는 RPM, SPEED, BRAKE 정보를 읽어옴)
- 비접촉식 OBD II 모듈에서 읽을 수 없는 정보를 결선해 줍니다.
(내 차는 RIGHT, LEFT 정보를 결선해 줘야 함.)
전원결선
저는 보조배터리에 연결을 했습니다.
)
내 차에 장착되어 있는 제품.

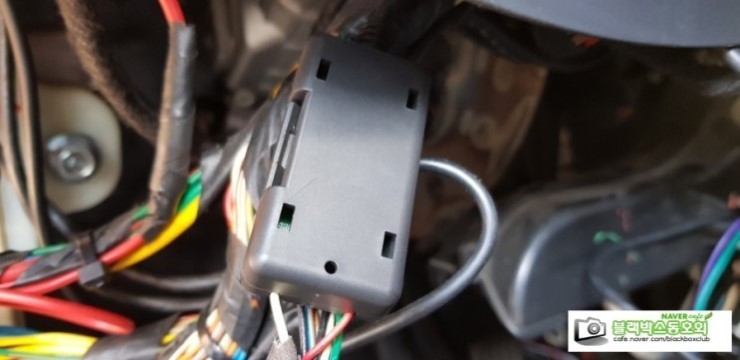

비 접촉식 OBD II 모듈
)

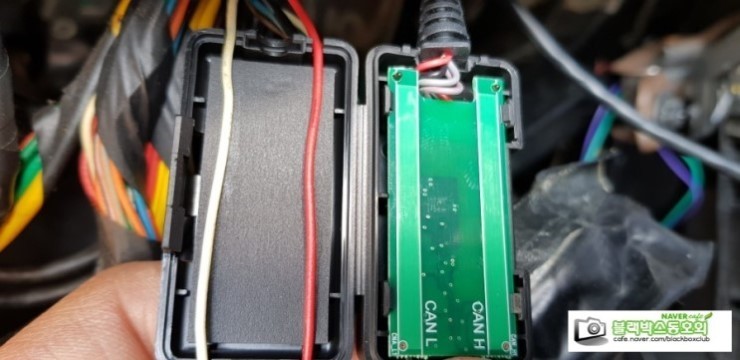

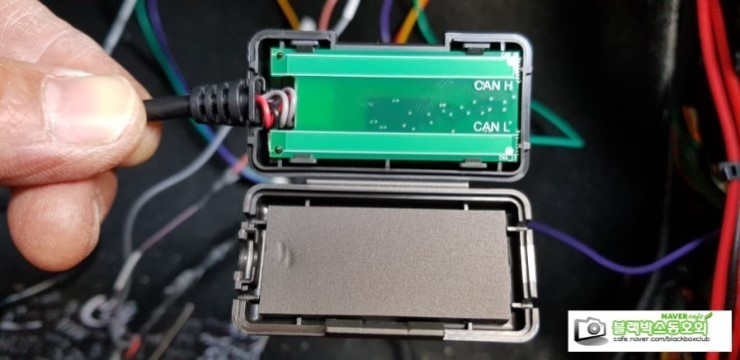

모듈을 열면, 위와같이 보이는데..
)
이렇게 선을 관통시키면 된다.
)
그리고 닫으면 끝
진동기(옵션사항)
진동기는 조건만족시에 진동을 주는 컨셉이므로
ADAS용이라서 안마용으로 착각하심 안대여@@@@@
)

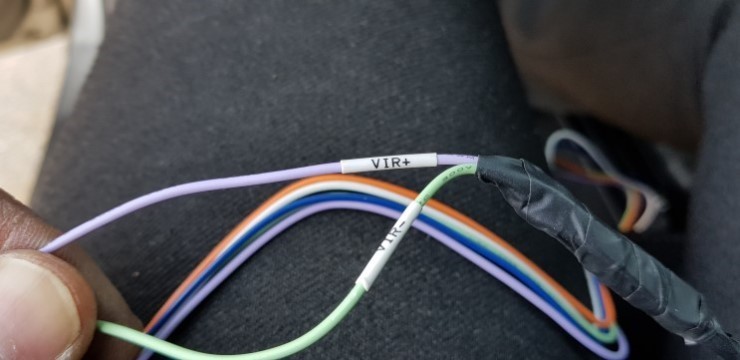

진동기 연결 케이블.
3. 참조자료. 기타결선
마지막으로 전원인가와 방향지시등 결선을 해줘야 합니다.
저 같은 경우에는 비접촉식 OBD II 모듈에서 SPEED, BRAKE, RPM 정보는 읽어들이는데,
방향지시등 신호인 LEFT, RIGHT 정보는 올라오지 않습니다.
전장회로도를 보면, 본인의 차와 실제 촬영 이미지를 동일하게 적용하여 나타낸 모습들이 있기 때문에,
그 화면을 참조해 드리도록 하겠습니다.

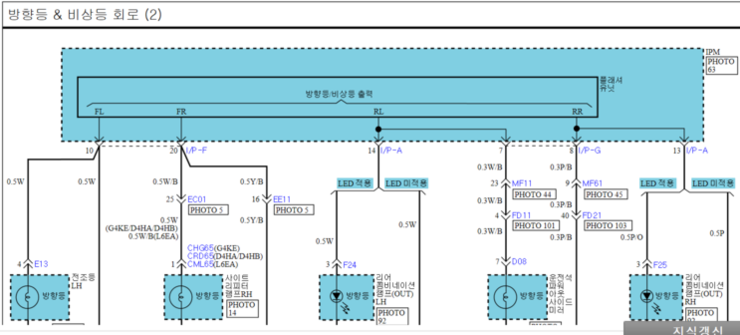

방향지시등 회로도 참조.
)
I/P-F 전조등과 사이드리피터 출력라인에 이용.
회로도 상에서 결선할 곳을 선정을 했는데, 그게 과연 어디 있는지 찾아야겠죠?

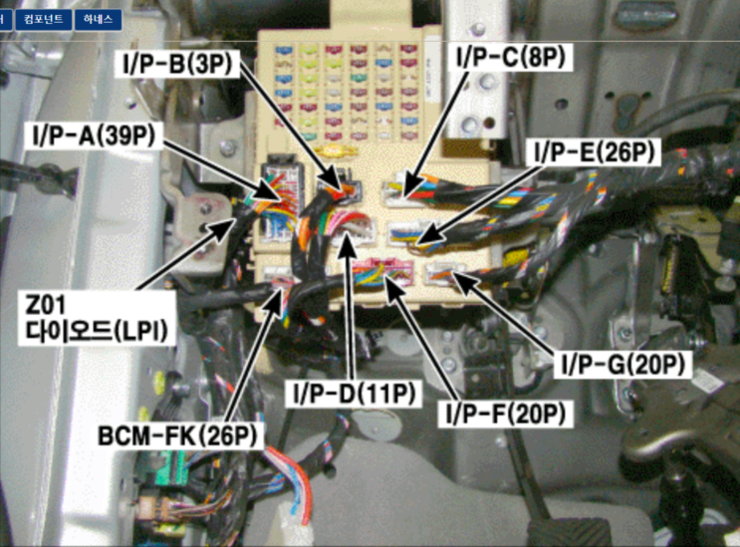

아래사진은 운전석 실내정션박스(퓨즈박스)에 있다라는 화면이예요.
)
I/P-F 커넥터가 보임. 저기서 10번핀 20번핀이 LEFT RIGHT
이렇게 결선을 해줍니다.
그럼 장착은 마무리가 됩니다.
4. 테스트 이미지
)

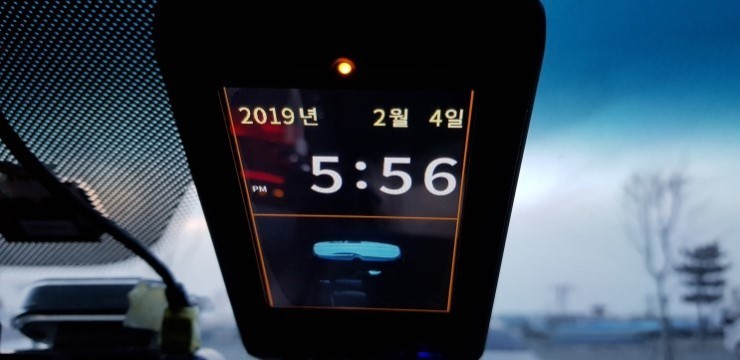

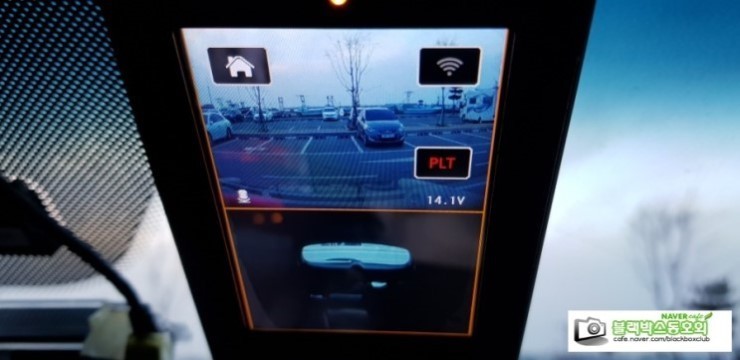

전방과 후방화면. 2열에서 후방을 찍으니 엄청 작아보이네요.
)

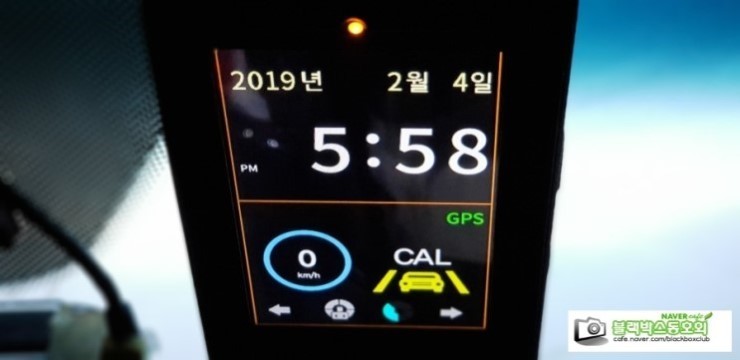

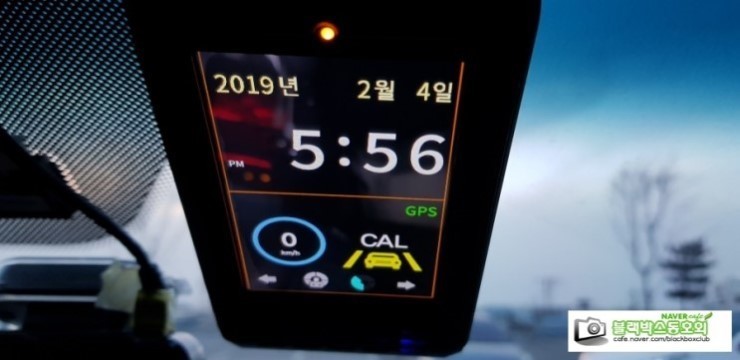

시계화면과 ADAS 화면
)

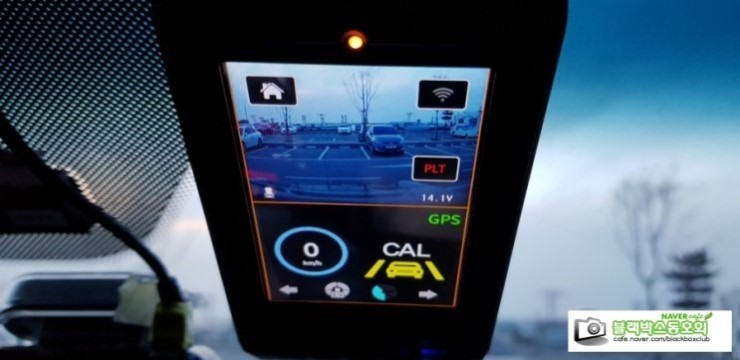

전방화면과 ADAS 화면
이와 같이 본체의 상단과 하단의 화면을 터치할 때마다 독립적으로 화면이 바뀝니다.
집모양의 홈버튼을 누르면, 메뉴나 설정 화면으로 진입하게 되구요.
저는 아래 ADAS 화면에서 방향지시등을 동작시켰을 때, 깜박거리지 않아서, 별도로 LEFT RIGHT 신호를 찾았습니다.
)

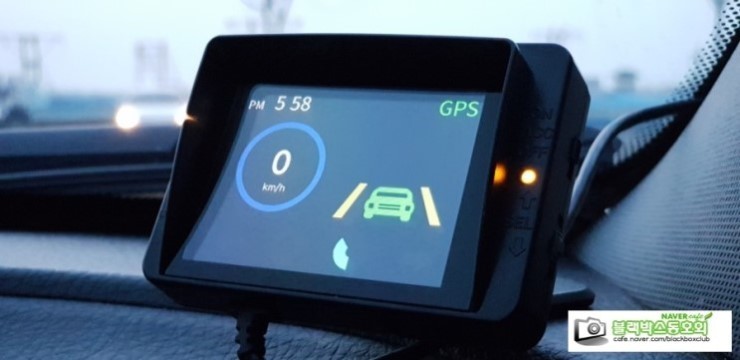

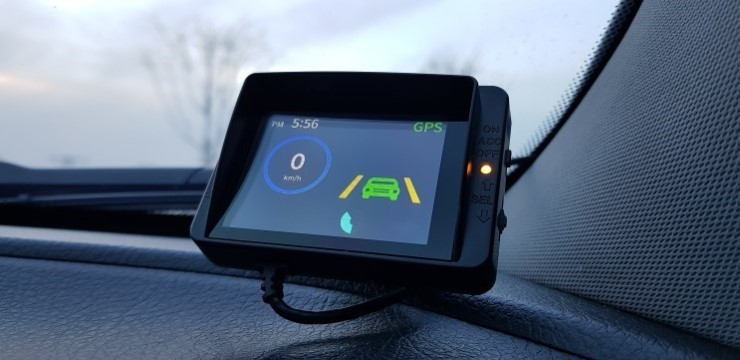

보조모니터 동작화면. 말 그대로 보조.
)
이렇게, 루카스 K-900 QD 블랙박스 를 소렌토라는 차량에 장착을 해봤구요.
장착팁이라고 한다라면,
케이블 배선할 때, 운전석으로 배선할지 동승석으로 배선할지에 따라서, 장착시간이 달라질 수 있어요.
저는 운전석 동승석 여기저기 설치해봤는데, 저는 동승석이 편해서 생각을 굳혔지만,
케이블 길이가 모자르거나 그런 부분은 전혀 없습니다.
단 구상을 조금 더 해봐야 삽질 안할 수 있어요.^^
