[루카스 K900 QD - 오키도키님] 루카스 K900QD 2채널 블랙박스 올뉴쏘렌토에 설치
루카스 큐비아
2019-02-15 18:39:17

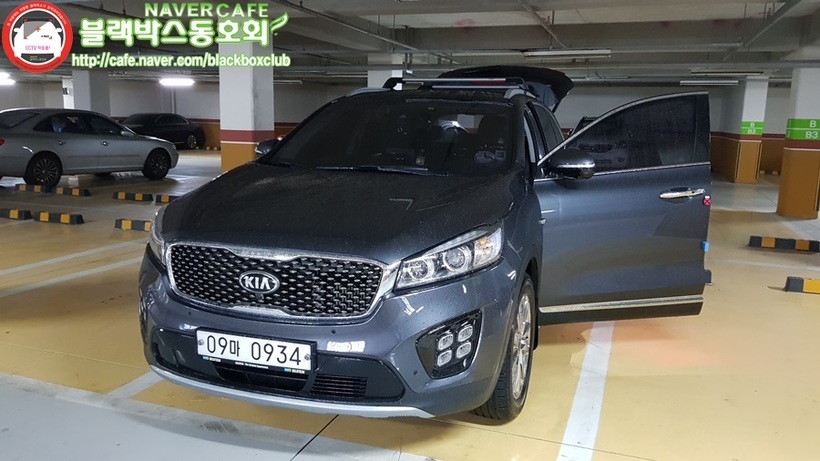

루카스 K-900 QD 블랙박스를 설치할 올뉴쏘렌토 16년형 입니다.

비가 오는 날이라서 지하 주차장에서 설치 작업을 진행 하였습니다.

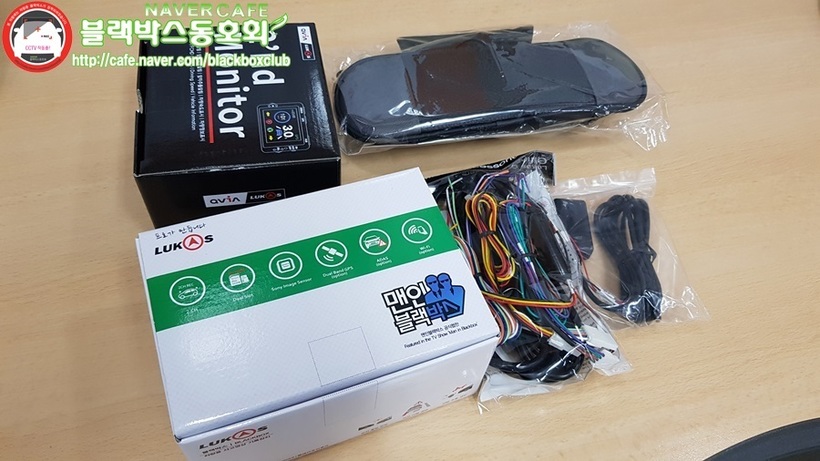

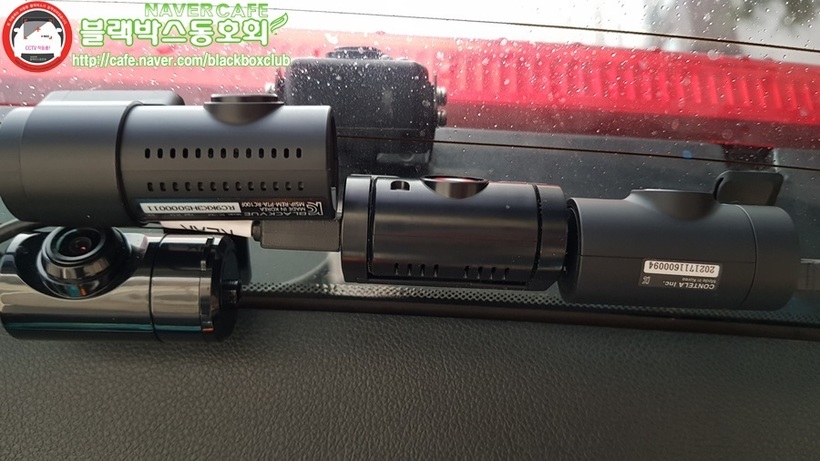

오늘 설치할 제품들 입니다. 종류가 많아 보이지만 어렵지

않습니다. 기본 2채널 블랙박스 설치후 세컨 모니터와 진동패드,

그리고 CAN 리더기만 설치 하면 되겠습니다.














일단 첫째로 본체와 전원 케이블을 연결하여 LCD 화면을 보면서

차량 유리창에 부착할 것 입니다. 그런다음 캔리더기 설치와 진동 패드

그리고 세컨 모니터를 운전석 좌측 구석에 설치한뒤

A필러쪽 설치를 마감할것이며, 마지막으로 후방카메라를 오른쪽

방향으로 케이블을 매립하여 전체적인 설치를 완료 하였습니다.

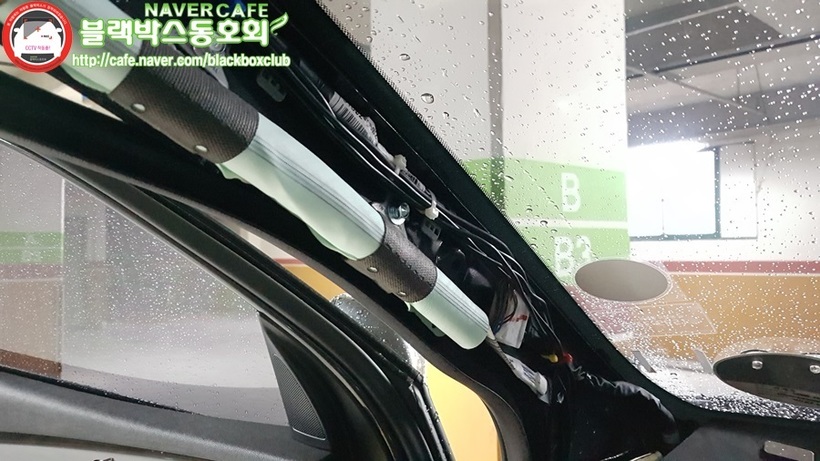

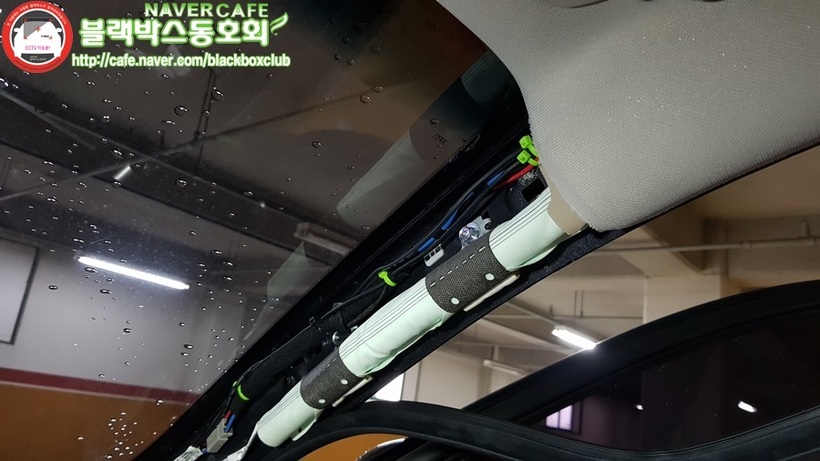

후방카메라 케이블을 제외한 모든 케이블은 A필러를 통해 설치

하기에 A필러를 먼저 탈거해 줍니다.

탈거하는 모습은 예전에 설치 했던 리뷰를 인용해 보여드리겠습니다.
















헤라를 이용하여 A필러 틈새를 공략 합니다. 헤라를

집어 넣고 살짝 제끼면 틈새가 벌어 집니다.

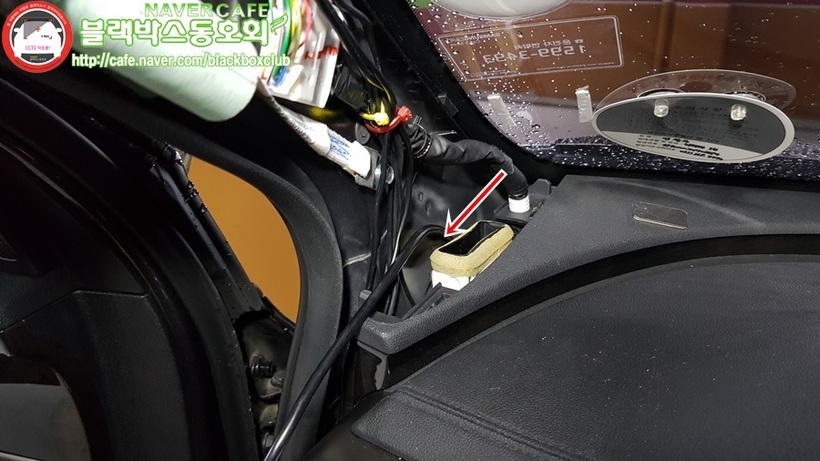

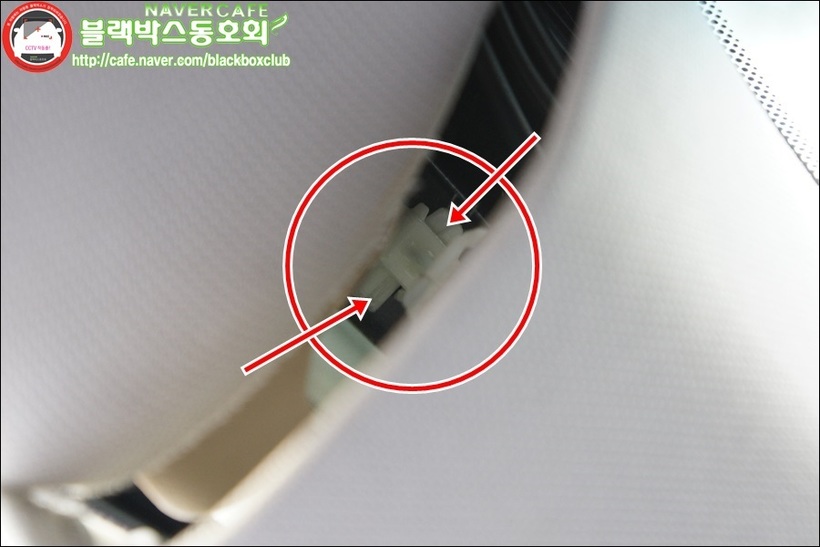

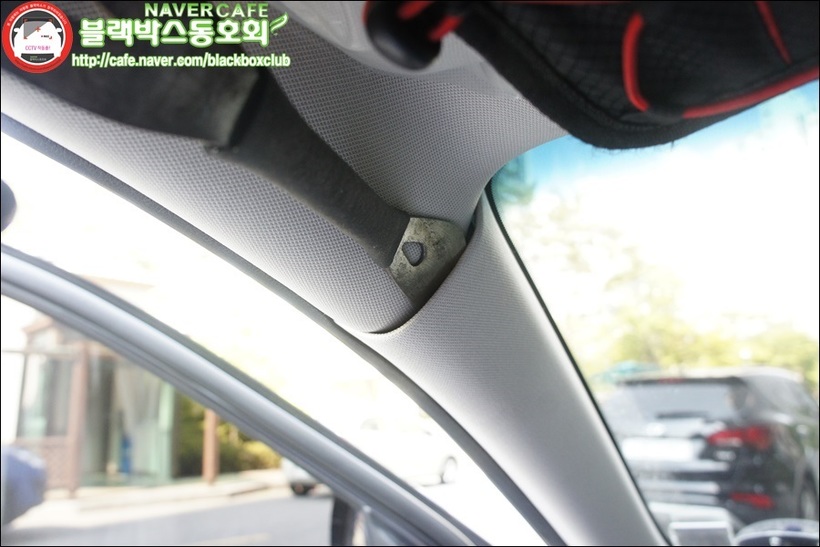

A필러 틈새를 살펴 보시면 이렇게 스톱퍼가 설치 되어 있습니다.

바로 에어백이 작동 될때 A필러가 날라가 운전자를 해칠수

있기 때문에 본 부품이 설치 되어 있습니다.

저 양쪽 날개를 롱노우즈를 이용하여 누르면서 잡아 당기면

톡 하고 분리가 됩니다. 잡아 빼실때는 큰힘을 주지 않아도

됩니다. 양날개가 제대로 눌려 졌다면 쉽게 빠지는 구조 입니다.














저는 롱노우즈가 살짝 짧기에 아래쪽에서 일자드라이버로

아래 날개를 눌러 주고 롱노우즈로 누르면서 탈거 하였습니다.

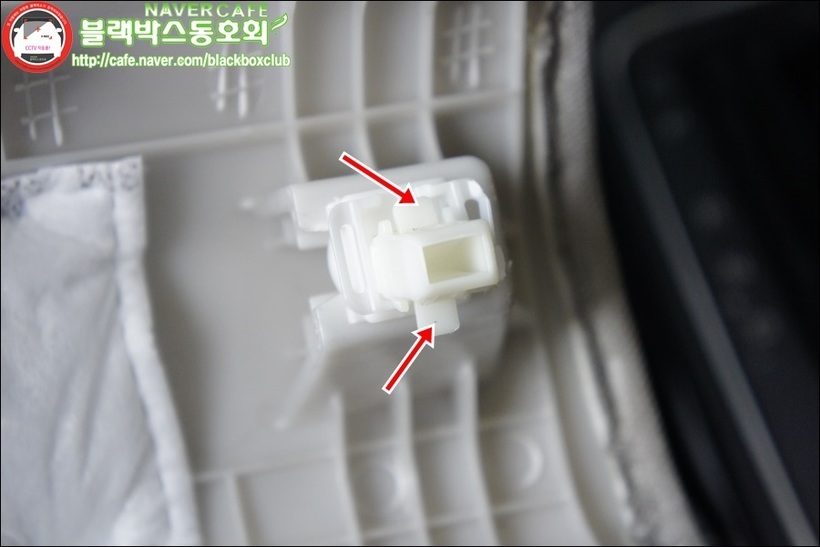

탈거 해놓고 보면 이렇습니다. 저 양쪽 날개를 눌러줘야

분리가 되는 구조 입니다. 뭐 실수로 부러뜨려도 부품대리점에서

구매 할수 있으니 너무 근심 안하셔도 됩니다.

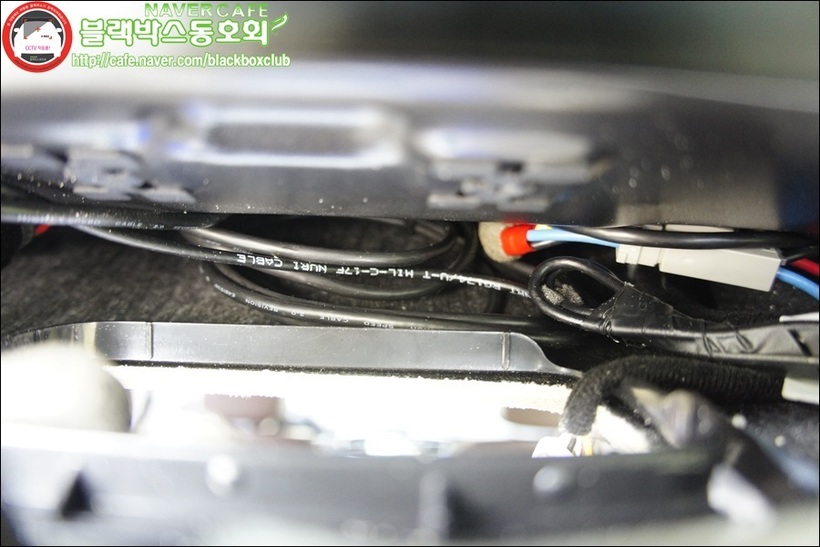

확장형 케이블을 매립해야 하는데 케이블이 굵기 때문에 위에서 아래가

아닌 아래에서 위방향으로 케이블을 매립 합니다.

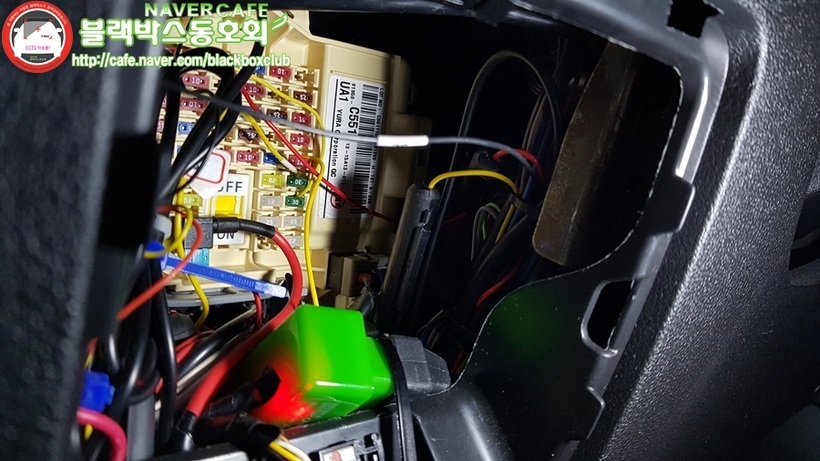

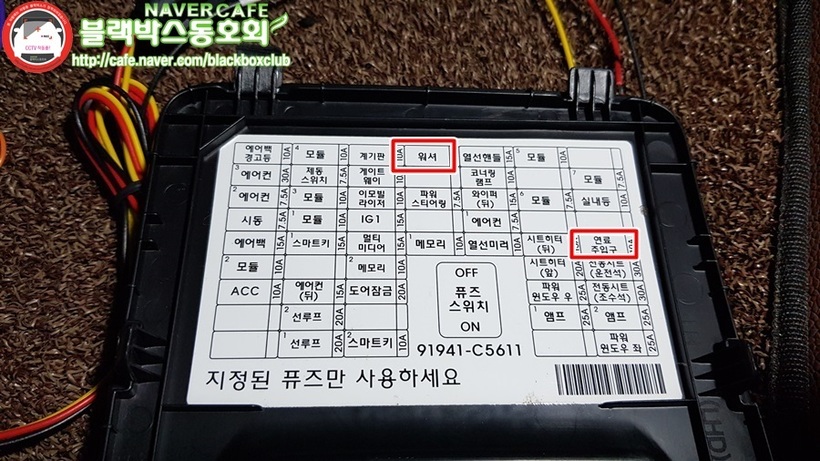

제일먼저 3선 전원케이블 먼저 연결하겠습니다. ACC 적색 케이블은

워셔 휴즈에 연결, B+ 노란색 케이블은 연료주입구 휴즈에

각각 연결 합니다. 휴즈 연결시 입력 방향과 출력 방향에 맞게

연결 해야 하나 본 케이블에는 두선 모두 유리관 휴즈가 연결

되어 있기 때문에 휴즈 어느 다리 연결해도 무관 합니다.

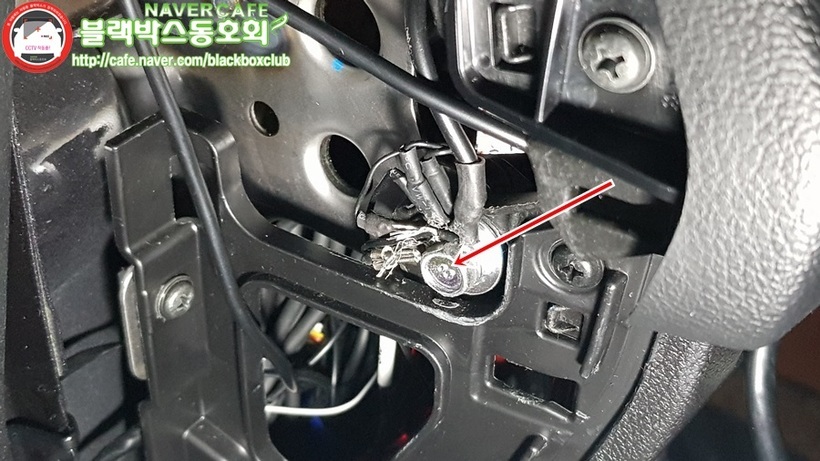

검정색 접지 케이블은 차체와 연결된 볼트에 연결해 줍니다. 기존에

설치된 제품들이 많기에 접지가 많이 물려 있네요.

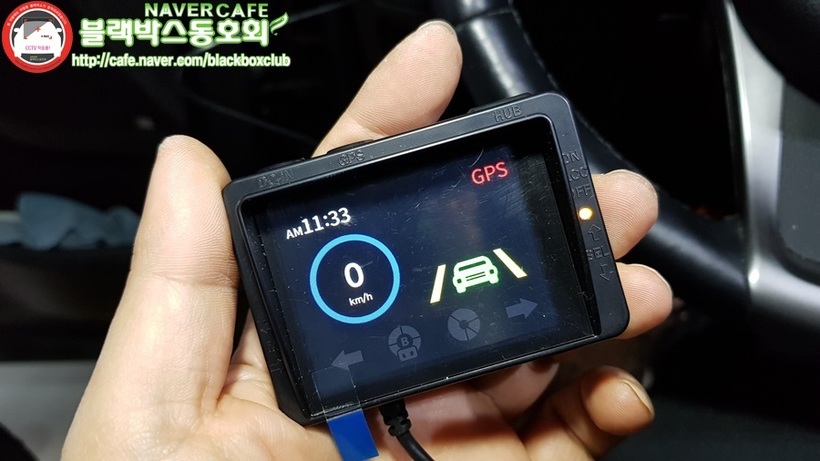

전원을 연결해 보니 아주 잘 작동 됩니다.

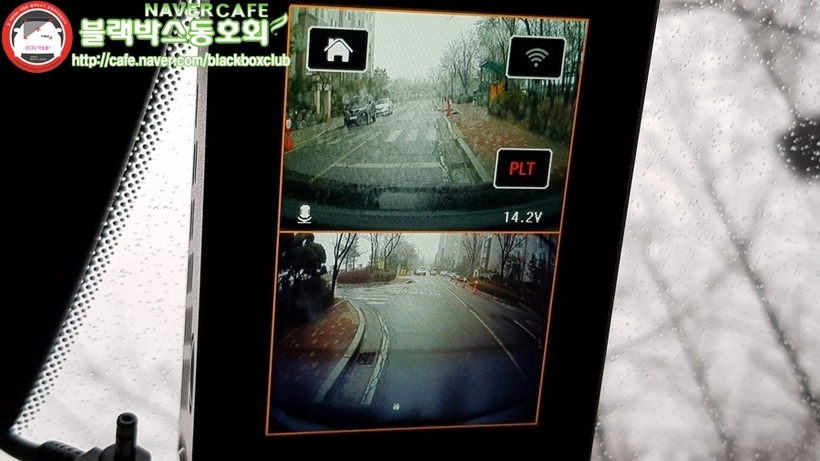

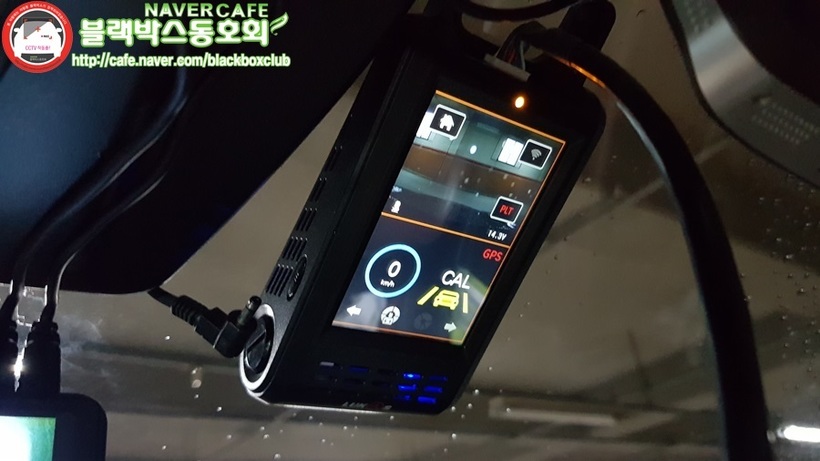

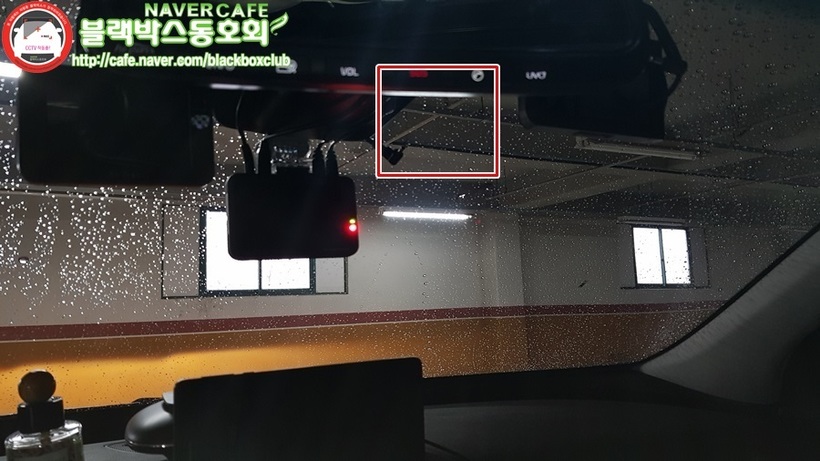

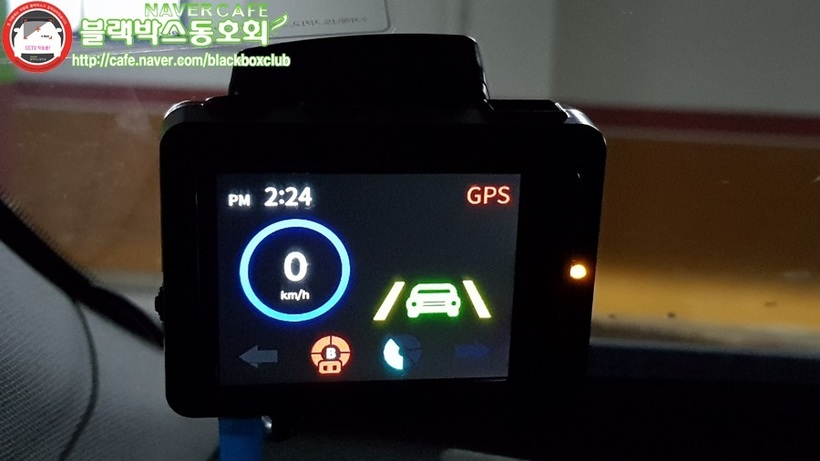

전원을 넣은 채로 LCD 화면을 보면서 적당한 위치를

자리잡고 부착해 주면 되겠습니다.

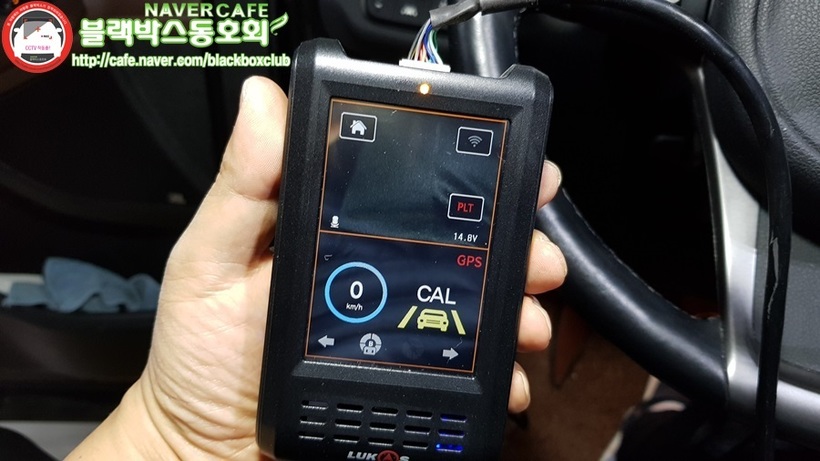

세컨 모니터 케이블도 본체에 연결하여 작동 상태를 확인 합니다.

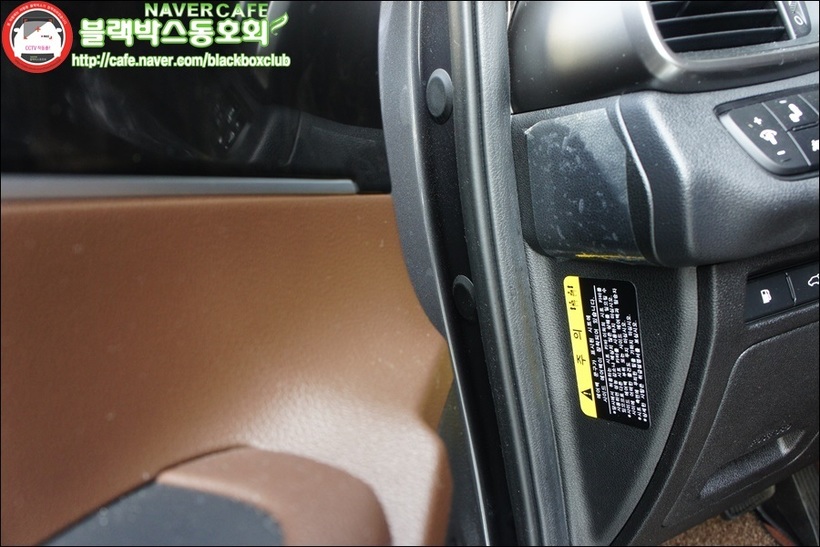

그리고 운전석 좌측에 잘 부착해 줍니다.

이제 캔리더기와 진동패드를 설치 하겠습니다.



캔리더기의 경우 CAN 통신이 되는 케이블과 연결을 해야 합니다.

그런데 CAN이 여러가지 종류가 있습니다. C CAN과 P CAN 사이에서

조금 혼동이 옵니다.

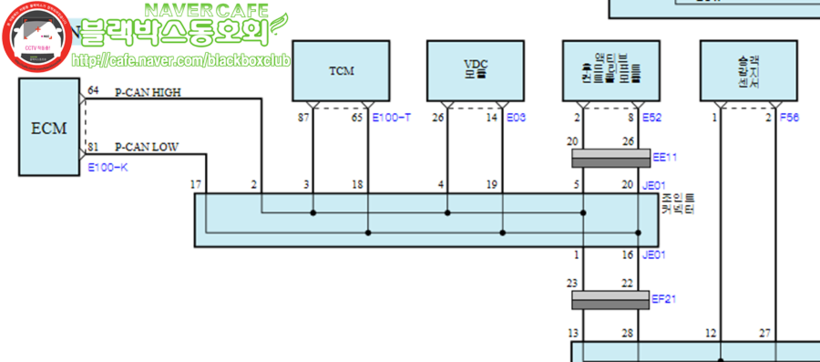

회로도를 살펴 보았습니다. 제조사에서는 승객감지 센서에 리더기를

연결해야 한다고 합니다. 헌데 회로도를 보면 P CAN으로 되어 있습니다.

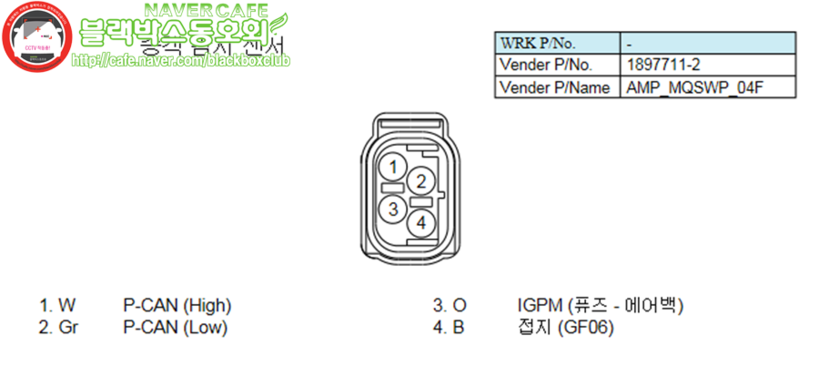

<19년형 감지센서>






<16년형 감지센서>

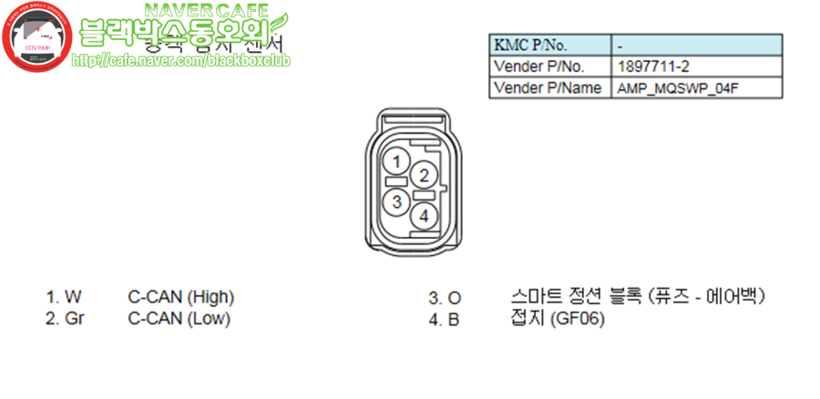

19년식 승객감지센서와 16년식 승객감지센서의 커넥터 정보를 보면

조금 다릅니다. 19년식은 P CAN, 16년식은 C CAN으로 되어 있습니다.

그래서 저는 승객감지센서가 아닌 다른 C CAN부위에 연결했으나 인식

불가능 했습니다. 그런점을 보면 P CAN이 맞는듯 합니다.

이거는 어디까지나 저의 생각입니다.



확신이 서지 않은 상태 이기에 저는 제조사에서 안내해준 승객감지

센서 커넥터에 OBD CAN 리더기를 연결했습니다.

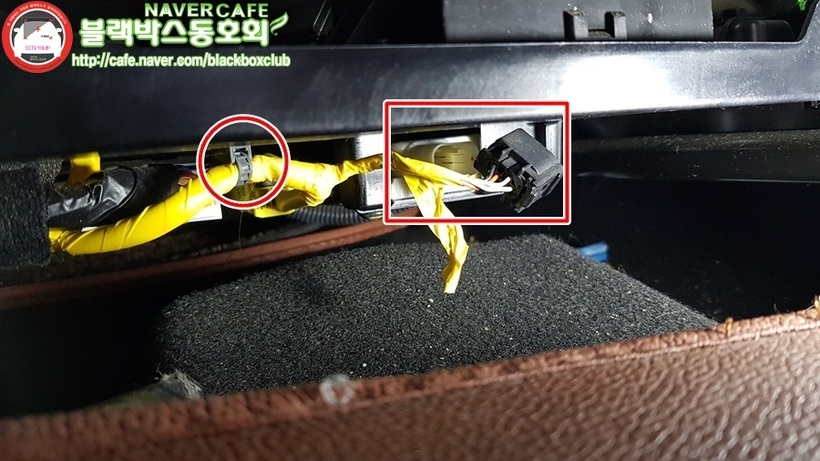

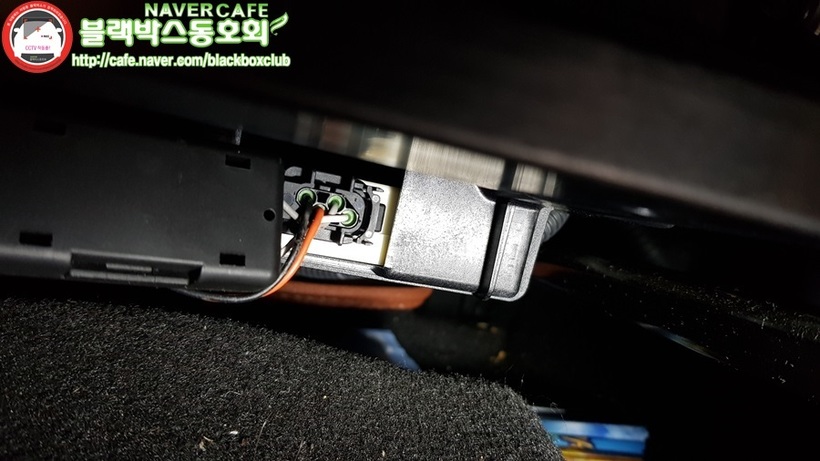

동승석 시트 하부 모습입니다. 뒷면이 아니고 앞면에서 본 모습입니다.

우측의 네모 모양의 커넥터가 바로 승객감지센서 커넥터 입니다.

저 커넥터만 분리하면 테이핑 제거 하기가 쉽지 않으니 좌측의 클립도

분리시켜 줍니다.

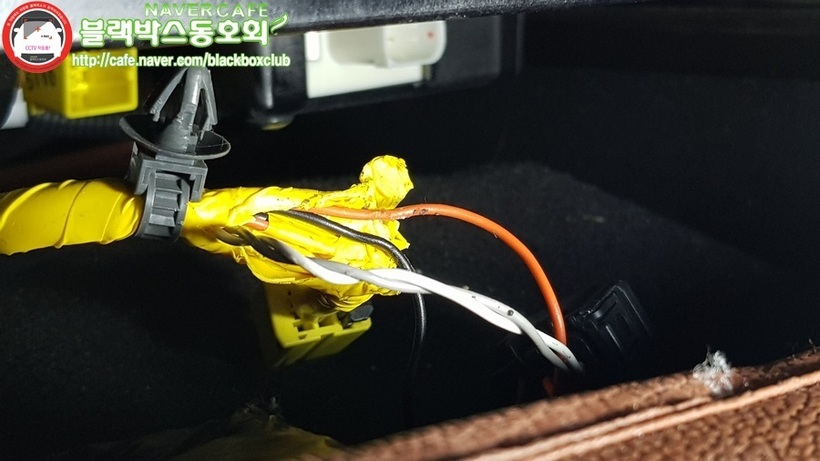

노란색 테이핑을 제거 하고 OBD CAN리더기를 연결해 줍니다.

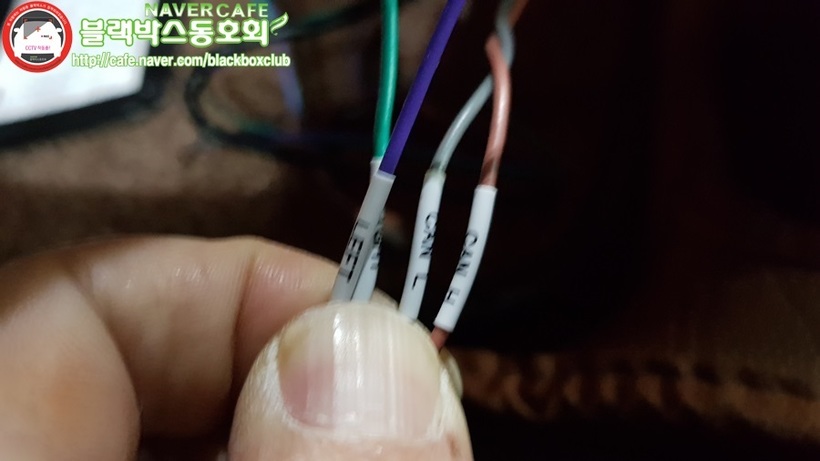

흰색이 CAN HIGH 그레이색이 CAN LOW입니다.

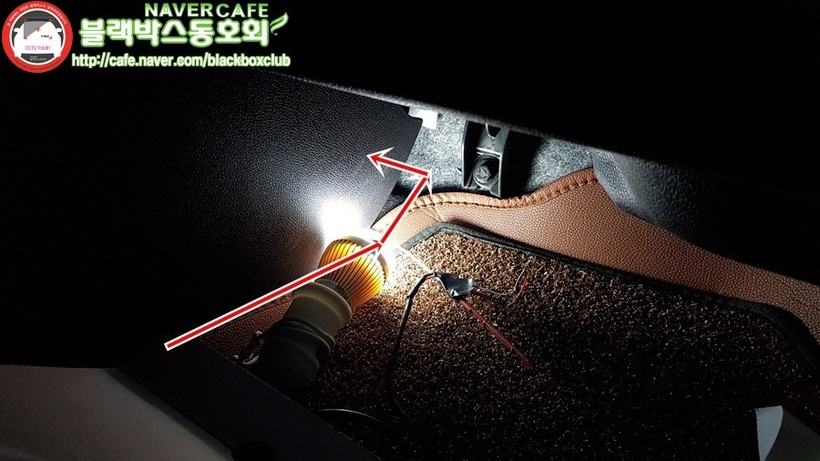

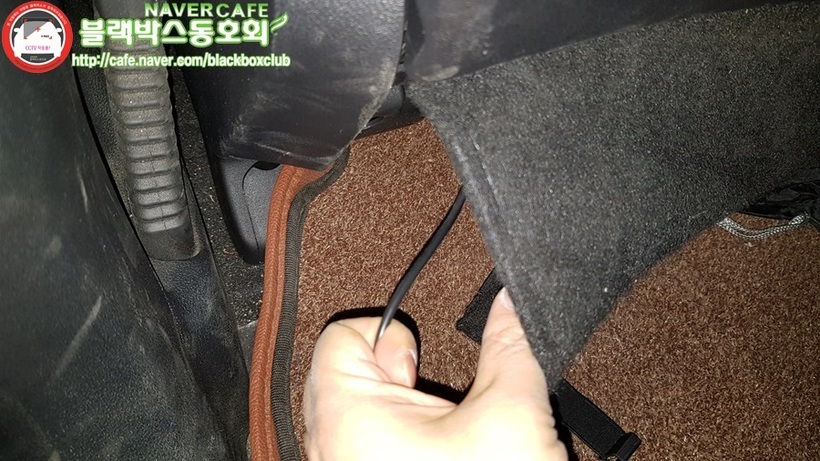

캔리더기의 배선 2개는 조수석 안쪽 센터페시아를 건너 운전석

으로 넘겨서 마감하였습니다.










이제 진동패드를 설치해 보겠습니다. 등받이와 좌석 사이의 공간으로

진동패드의 연결부위을 깊숙히 집어 넣어 줍니다. 이때 케이블도 같이

넣어 줍니다.












등받이와 좌석 사이에 빈틈이 있습니다. 그쪽으로 배선을 뽑아 낸뒤

전방 휴즈 박스 있는 곳으로 배선을 매립해 줍니다.

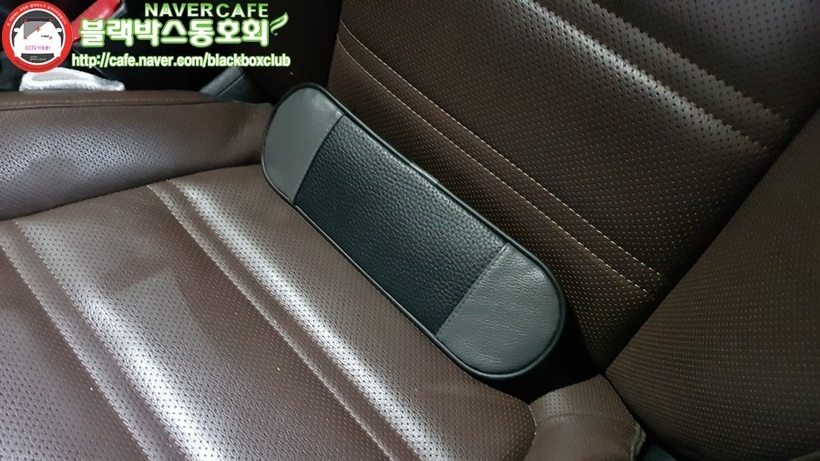

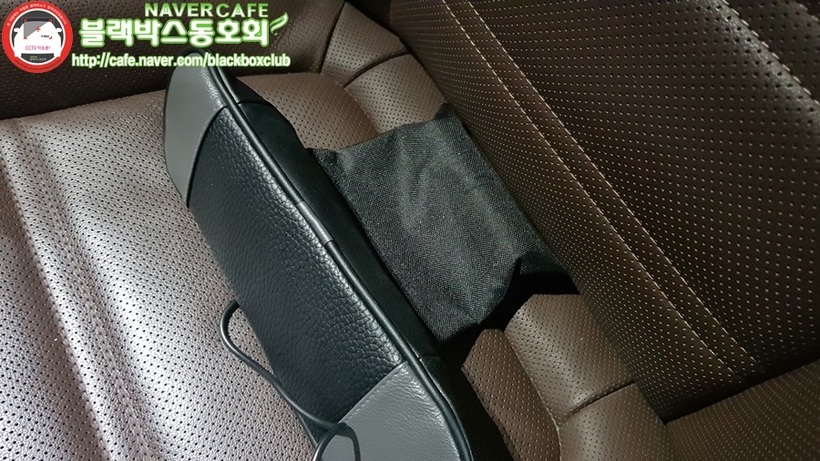

그러면 진동 패드는 이런식으로 설치가 됩니다.

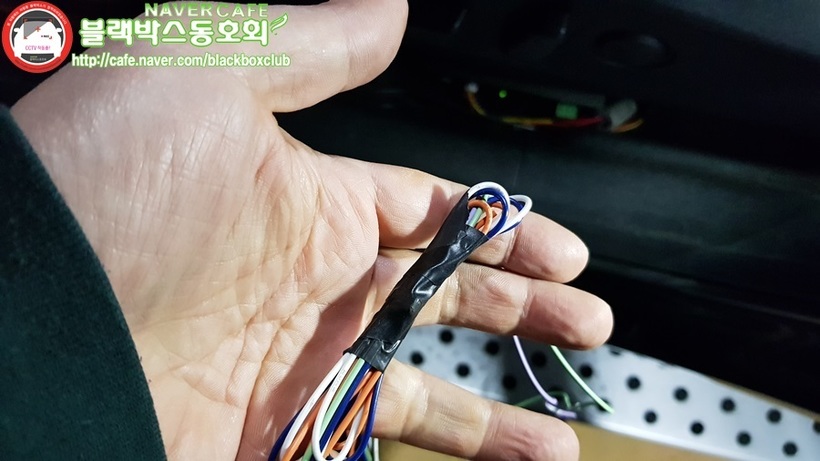

확장형 케이블과 설치했던 캔리더기와 진동패드의 케이블을

함께 연결해주면 됩니다. 4핀 케이블과 CAN 리더기의 HIGH,LOW

배선을 서로 연결해 줍니다. 그리고 리더기의 ACC와 접지선은

3선 전원 케이블과 서로 연결해 줍니다.

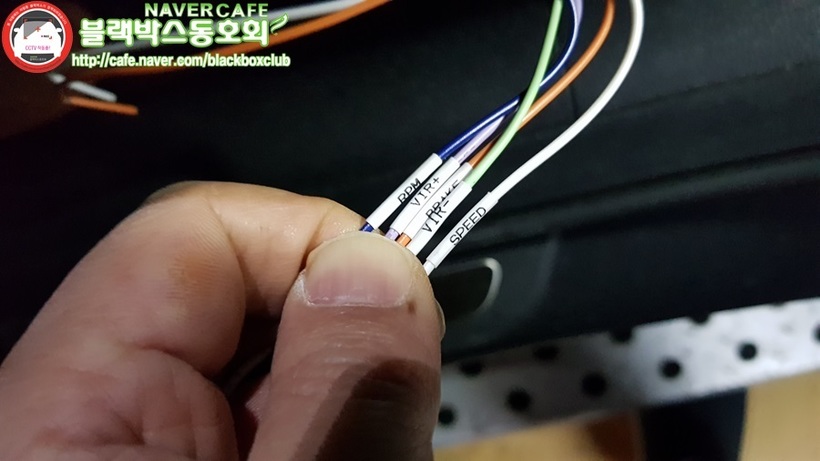

그리고 5핀케이블에는 진동패드에서 나온 2개의 선을

VIR+와 VIR-에 각각 연결해 줍니다.










그리고 나머지 사용하지 않는 케이블, 깜박이, 브레이크, 속도 케이블

등은 사용하기 않기 때문에 잘 묶어 둡니다.

차종에 따라서 CAN에 모든 신호가 다 나오는 차량이 있는 반면 일부 신호가

나오지 않는 차량도 있다고 합니다. 그럴경우 나오지 않는 신호는

케이블을 직접 연결해 주어야 한다고 합니다.














이렇게 각각의 배선을 모두 모아서 한쪽에 잘 고정시켜 두면

설치가 완료 됩니다. 후방카메라를 제외한 모든 설치가 완료

되었으니 A필러를 닫고 마감 하시면 됩니다.

후방카메라는 조수석쪽 A필러를 활용 할 예정 입니다.














후방카메라 연결 하는 방법도 이전에 리뷰했던 리뷰글을

참조 하겠습니다.

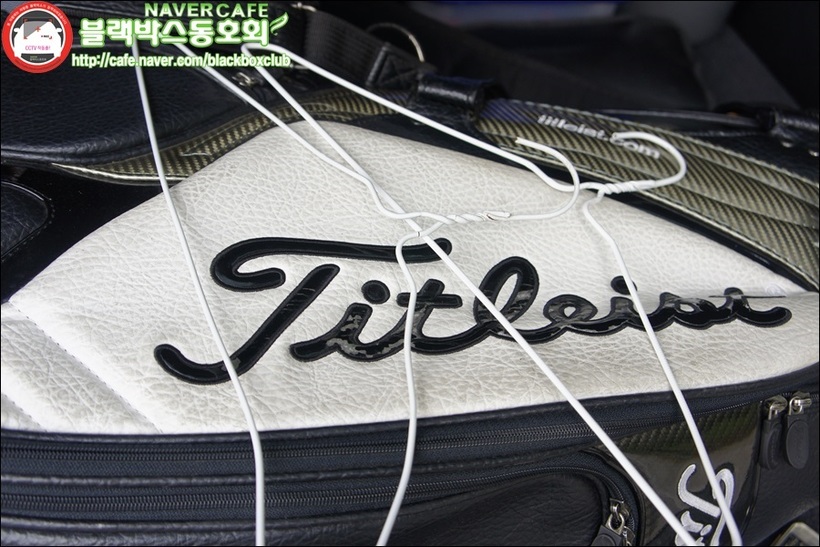

후방카메라 장착을 위해 필요한건 바로 세탁소용 옷걸이

입니다. 승용차나 소형SUV는 한개만 있으면 되지만 올뉴쏘렌토는

전장이 길어서 이 두개를 이어서 사용해야 했습니다.


















케이블 매립을 용이 하게 하기 위해 뒤쪽 천정을 작업해줍니다.

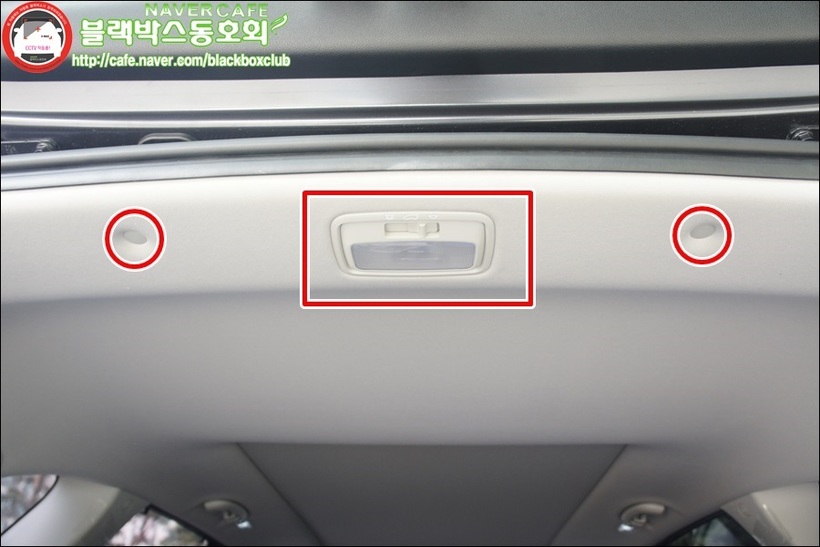

양쪽의 두개의 후크와 천정등을 탈거해 줍니다.

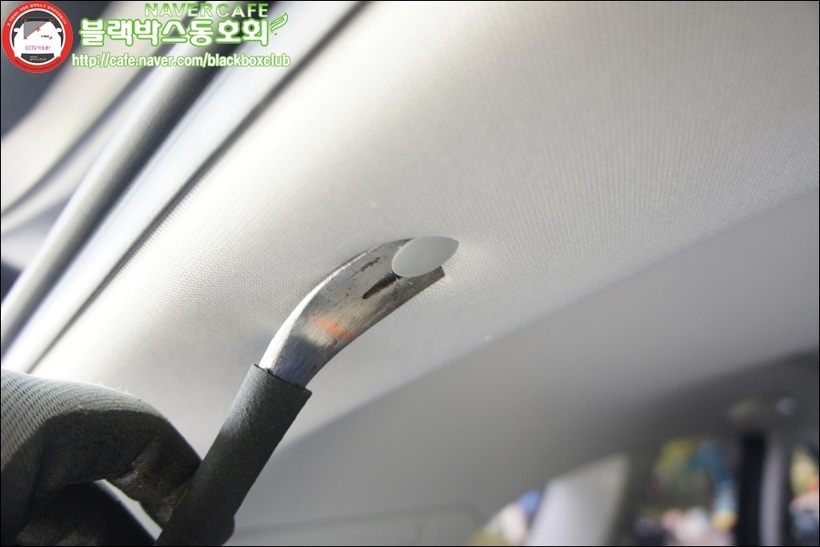

양쪽 후크는 헤라를 넣고 당겨주면 쉽게 분리하실수 있습니다.

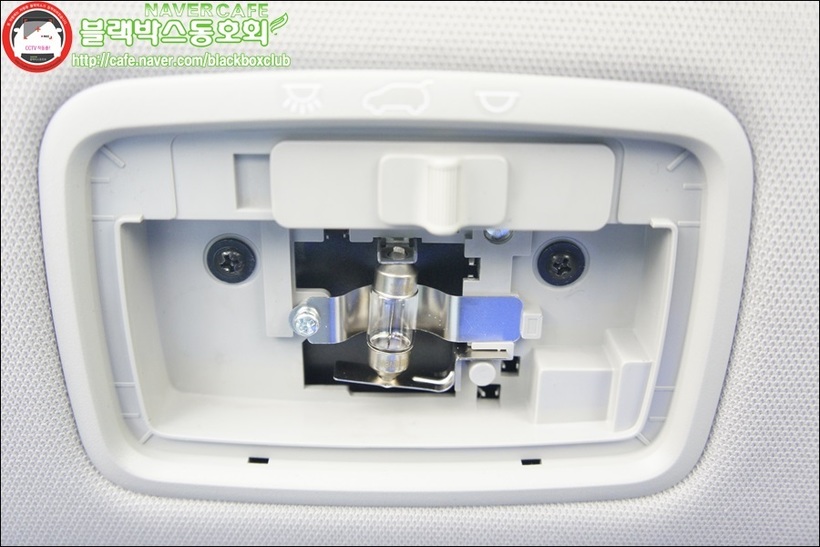

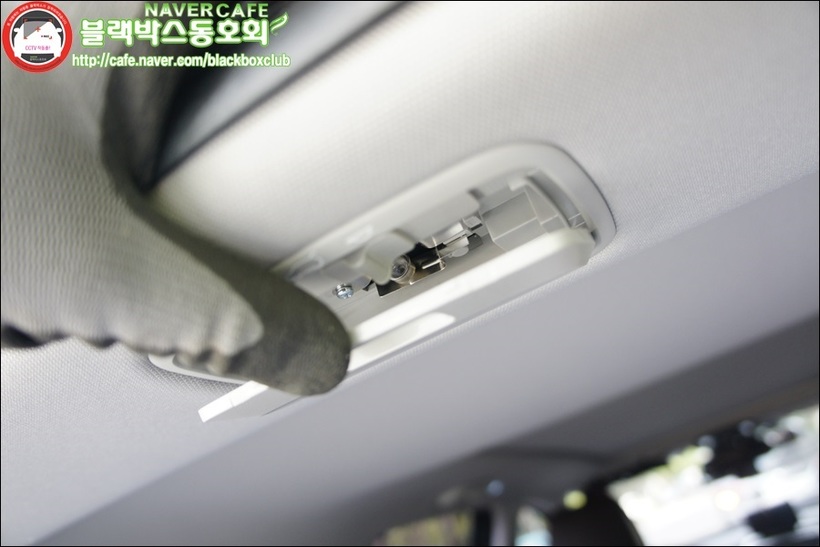

천정등은 양쪽의 나사못 두개만 분리하시면 아래쪽으로 분리됩니다.

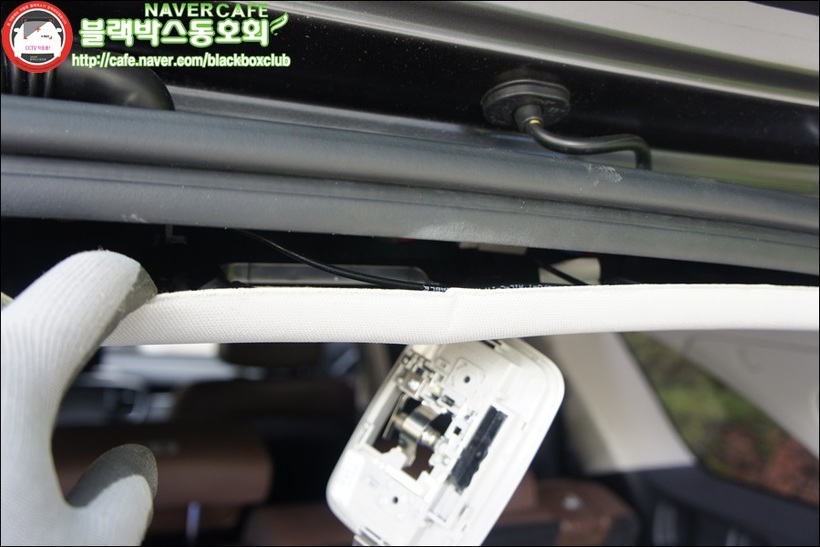

이렇게 해야 배선을 매립할 공간이 생깁니다. 여기서 주의해야

할점이 있습니다. 일부 사람들을 보면 저기 보이는 고무 몰딩을

들고 그쪽으로 배선케이블을 작업 하시는 분이 있습니다.

저 몰딩을 제거 하면 검정 끈끈이가 방수용으로 발라져 있습니다.

케이블에 묻을뿐 아니라 실내 내장에도 묻게 되어 아주 지저분해

진다는 사실 있지 마세요.

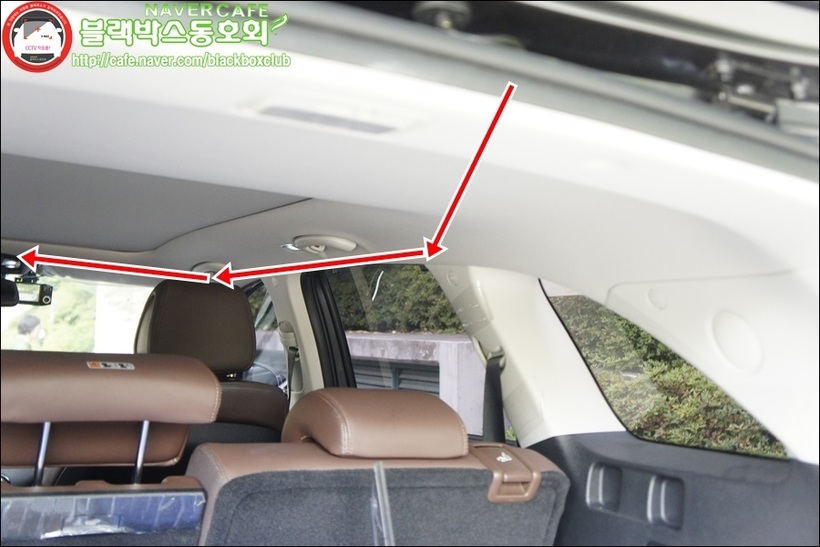

후방 케이블 매립 루트 입니다. 여기 저기 에어백이

있어서 에어백 전개에 간섭이 되지 않도록 매립을 해야 합니다.

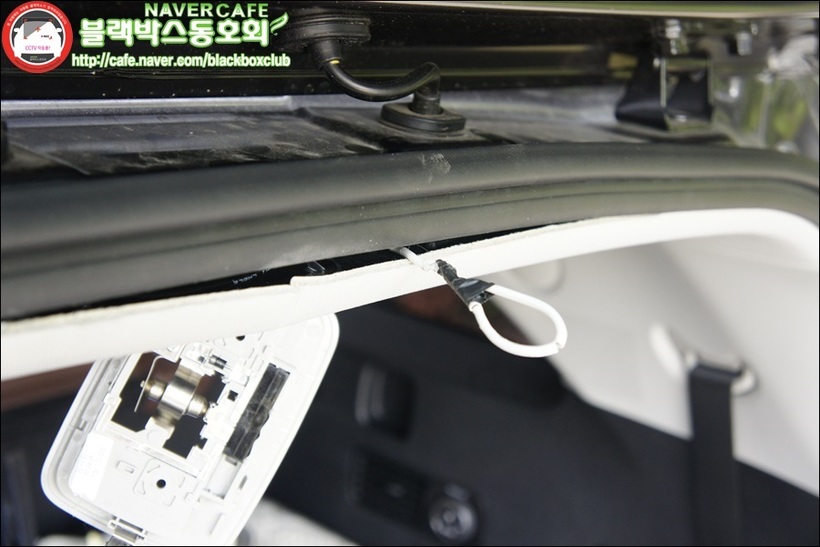

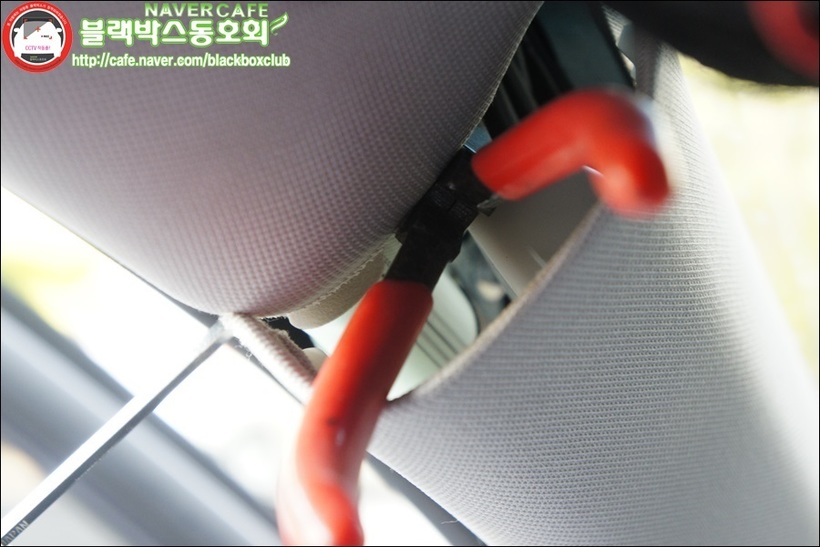

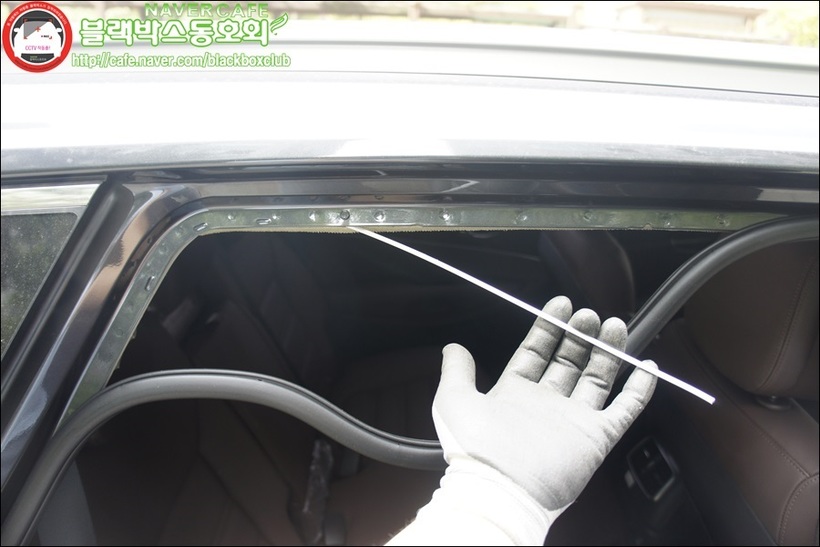

조수석 뒷자리 천정을 통해 트렁크 부분까지 옷걸이를

보내줍니다. 끝부분은 위 처럼 둥글게 해야 잘 통과 시킬수 있습니다.

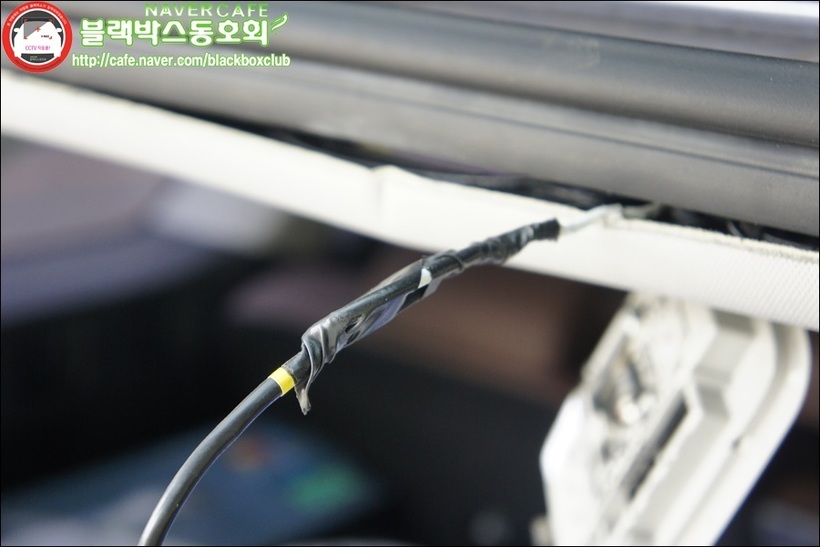

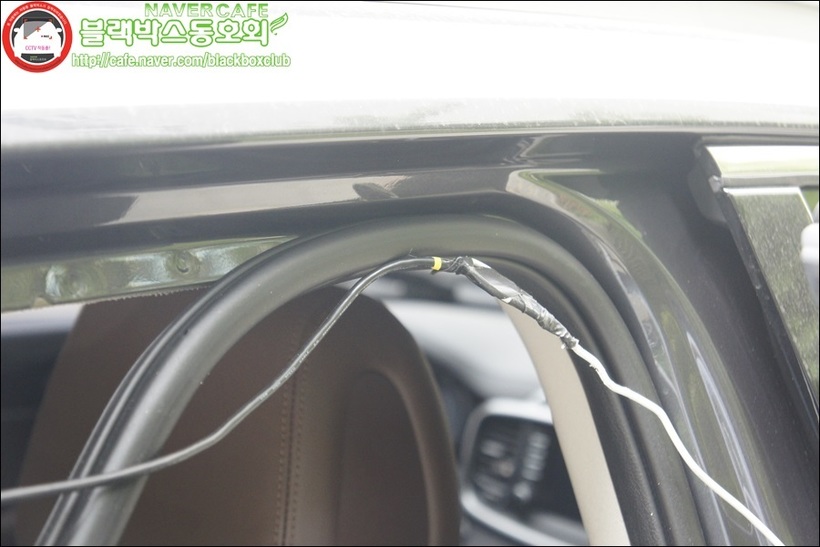

전후방 케이블 한쪽 끝을 옷걸이에 테이핑 해줍니다.
















조수석 뒷자리에서 옷걸이를 잡아 빼내면 이렇게 쉽게

케이블을 매립해 나갈수 있습니다.

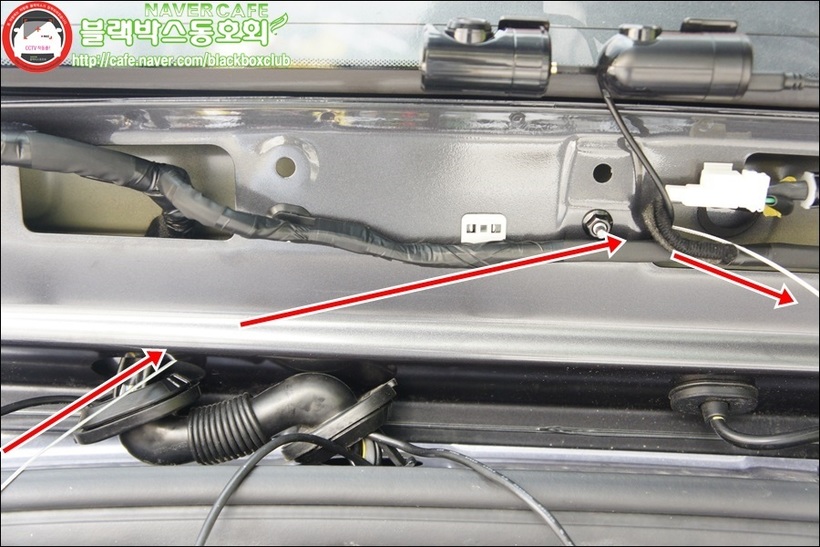

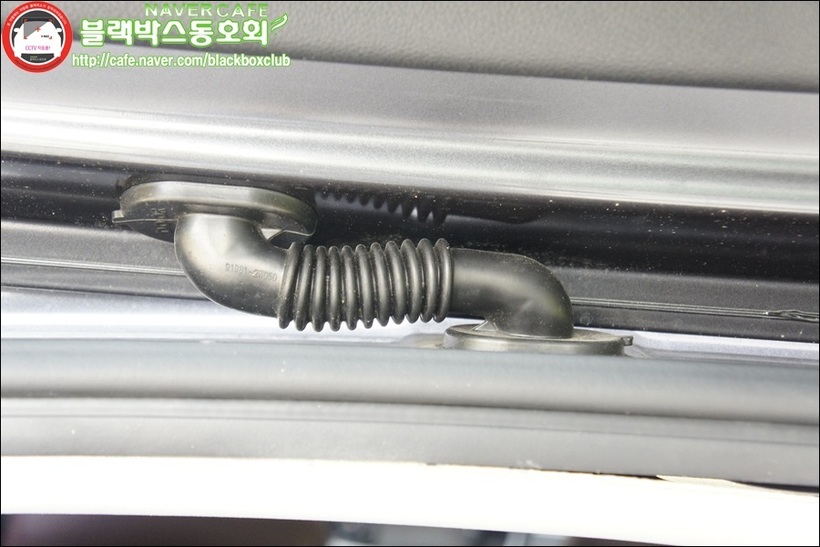

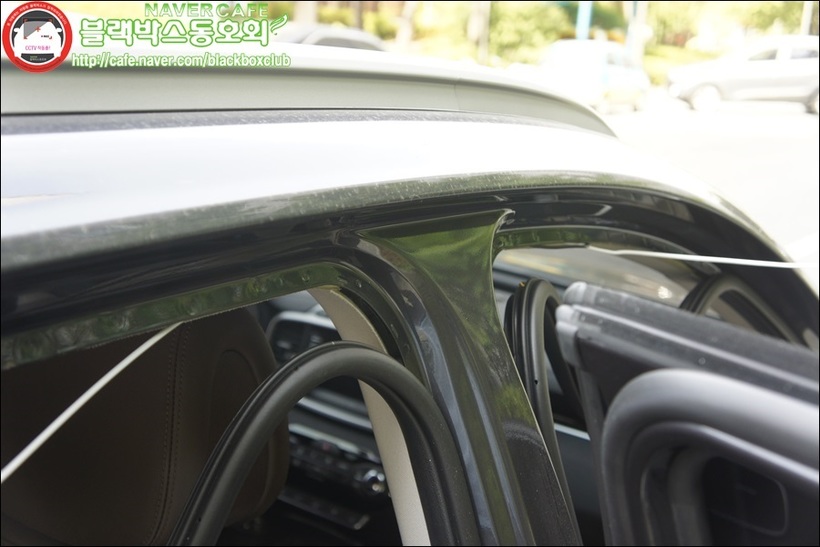

이제 트렁크에서 트렁크 뒷문까지 케이블링을 하기 위해

저곳을 통과 해야 합니다. 이 부분도 간단하게 해결할수 있습니다.

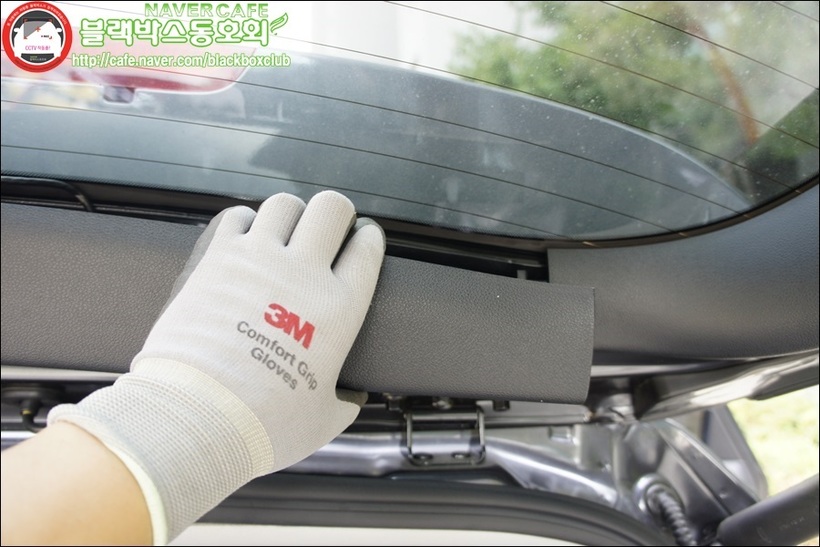

후방카메라 부착 및 케이블 매립을 위해 트렁크 문의 필러를

탈거해 줍니다. 빈틈에 손가락을 넣고 당겨 주시면 분리 됩니다.

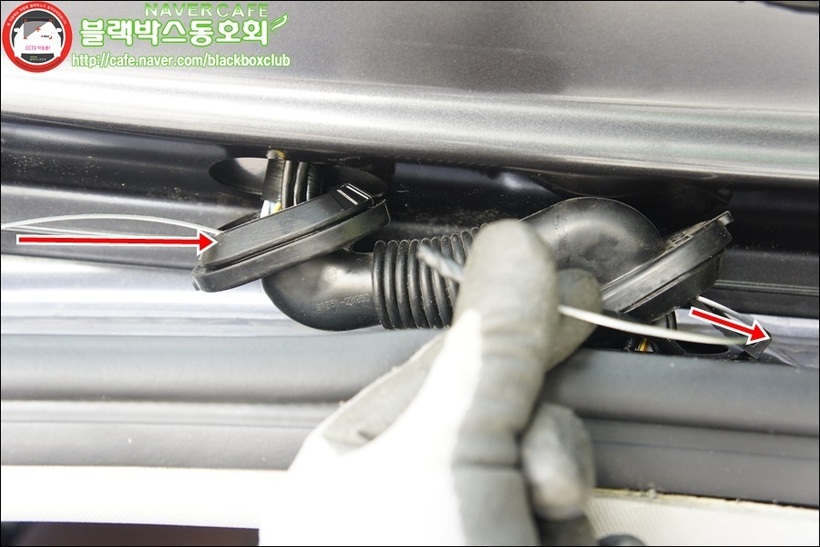

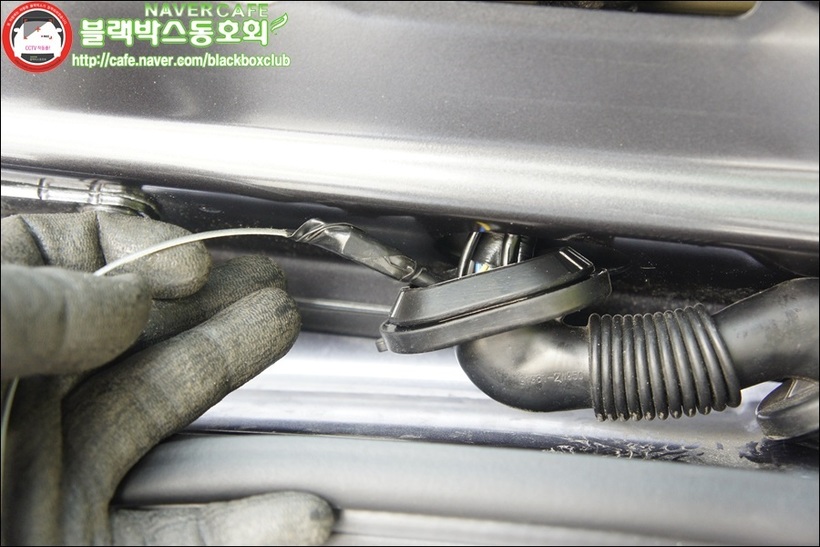

이번에 사용될 도구는 와이어 입니다. 우리집 자전거 브레이크

수리하고 남은 와이어를 이용하여 튜브관을 통과 시키고 케이블을

테이핑 하여 당겨주시면 끝~~~

참쉽죠잉~~~~~~














튜브관을 통과한 배선을 뒷 유리까지 역시 와이어를 이용하여

케이블링 해줍니다. 이것도 쉽죠잉~~

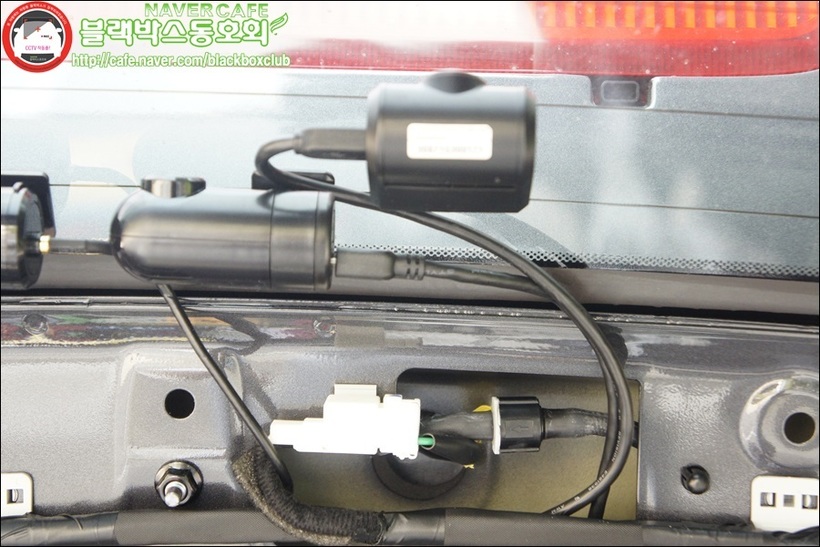

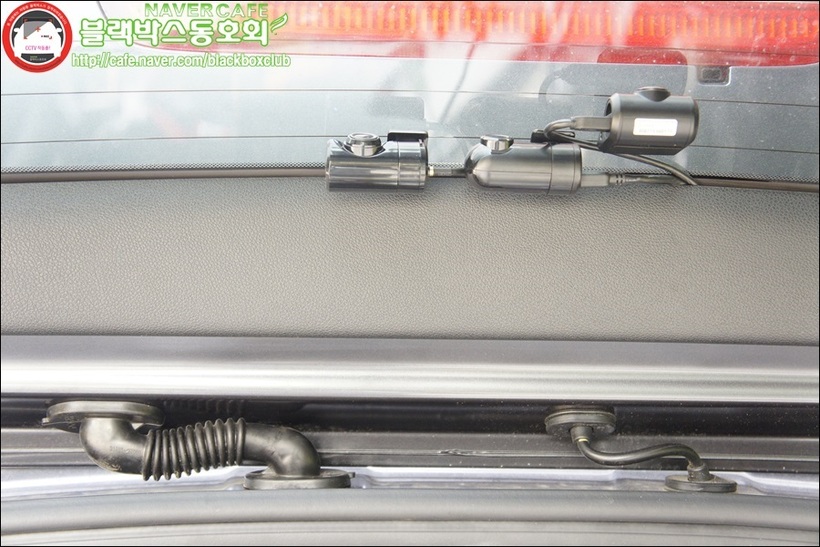

후방카메라를 연결 하시고 케이블을 연결해 주십니다.

저는 구조상 케이블이 꺽여 있지만 이렇게 하시면 아니됩니다.

반듯하게 매립 하셔야 해요.














이렇게 해서 뒤쪽 작업은 모두 완료.~~



깔끔하죠잉~~~~

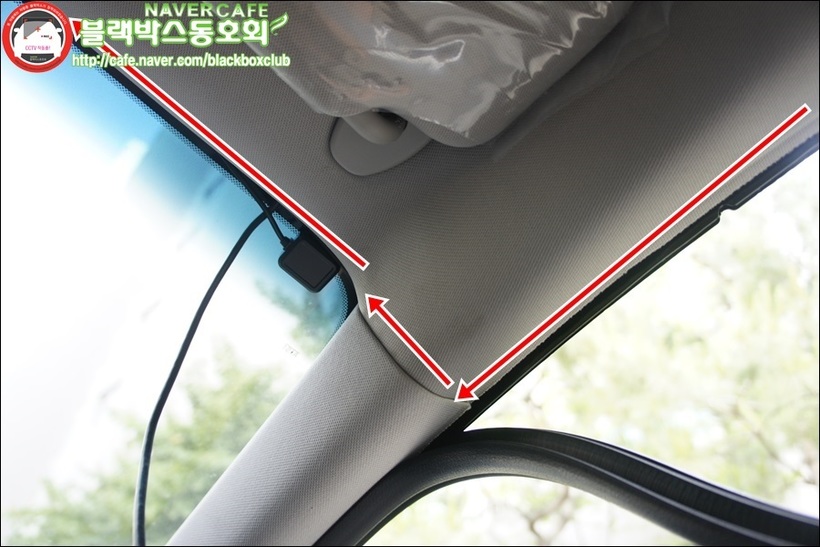

B필러도 옷걸이를 이용하여 마저 앞쪽까지 매립해 줍니다.

매립시 에어백 뒤쪽으로 케이블이 매립 될수 있도록 유의 하세요.














에어백 뒤쪽으로 매립 하면서 전방 카메라 까지 케이블을 끌고갑니다.







전방까지 여장을 확인 하시고 케이블을 연결 한뒤 뒤쪽에서

쭈우욱 최대한 잡아 당겨 에어백 뒤쪽으로 케이블이 올수 있도록

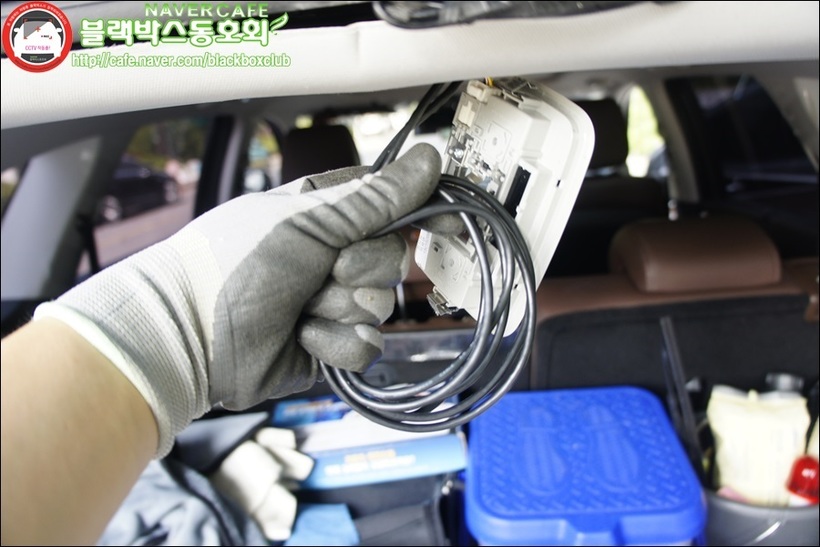

합니다. 그리고 남은 여장은 이렇게 잘 말아 줍니다.












남은 여장은 잘 말아서 천정 사이에 위치 시켜 줍니다.

그리고 양쪽 후크와 천정등을 고정 시켜 주면 끝..








이렇게 해서 후방 카메라 까지 모두 설치를 완료 하였습니다.

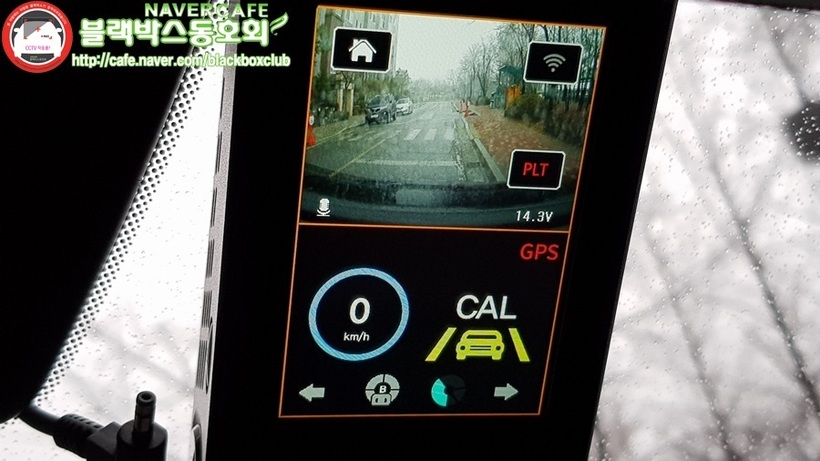

전방화 후방의 카메라 모습이 잘 보이는지 확인 하고 마무리

하였습니다. ADAS CAL 작업을 해야 하는데요. 간단합니다.

시속 30KM 이상으로 어느정도 주행하면 자동으로 차선 인식을

하면서 캘리브레이션이 완료 됩니다.

본 리뷰는 블랙박스동호회와 루카스의 제품 무료 제공으로 작성된 리뷰 입니다.
