[루카스 K900 QD - 오키도키님] 루카스 K900 QD 구성품 인터페이스 소개
루카스 큐비아
2019-02-15 18:37:33

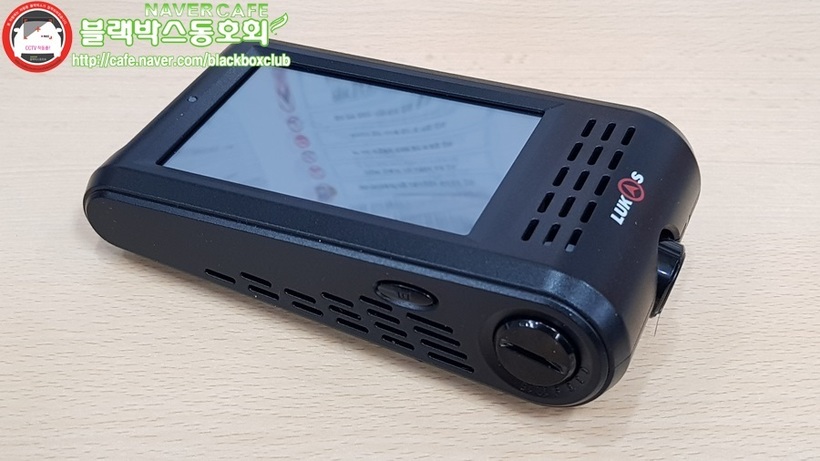

루카스 K-900 QD 블랙박스는 LCD 형태가 가로가 아닌 세로형태의

블랙박스 입니다. 사이즈는 3.5 인치 입니다.

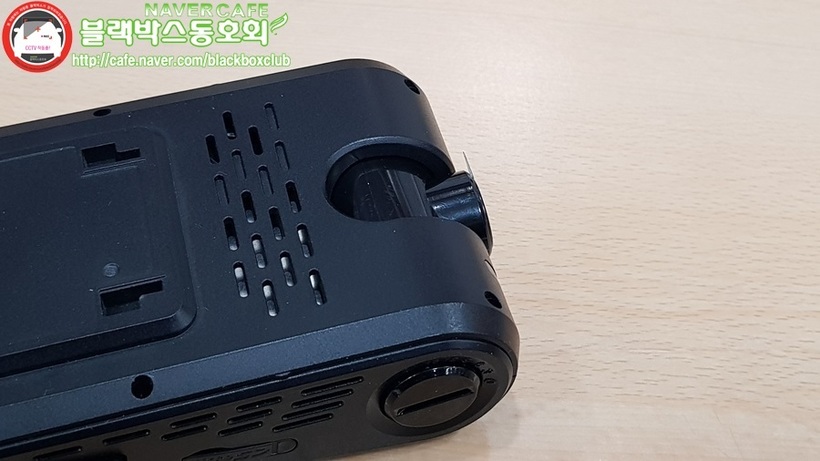

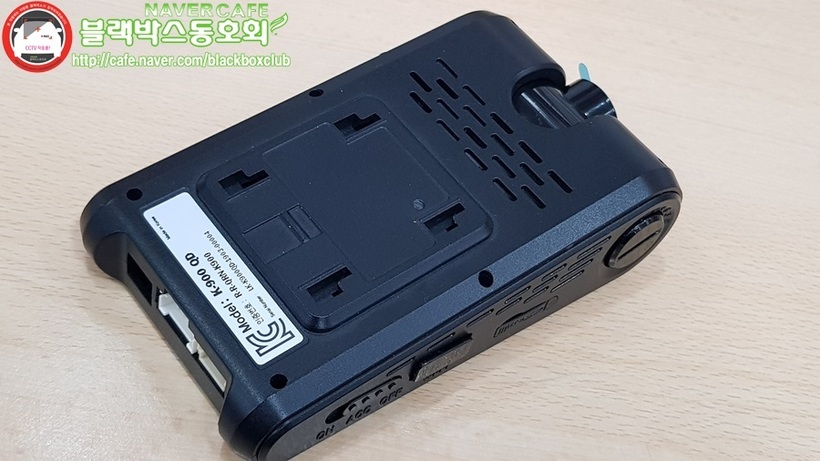

블랙박스 뒷면을 보시면 거치대 홈이 있습니다. 저곳에 거치대를

연결한뒤 차량 유리면에 직각으로 부착 하게 됩니다.

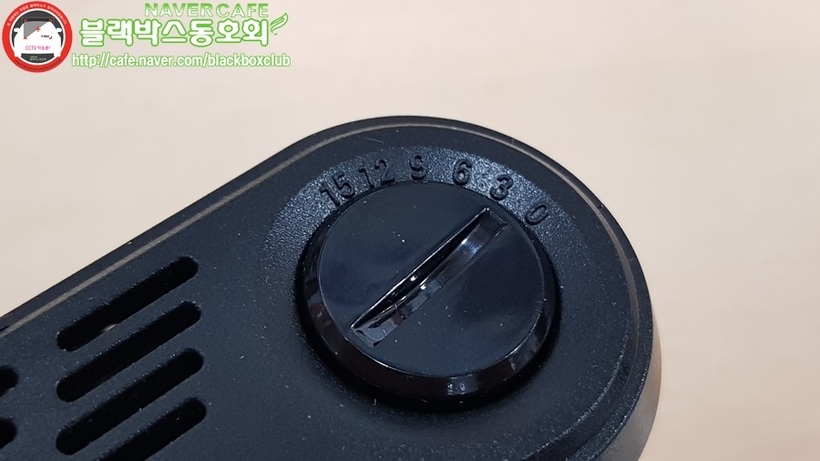

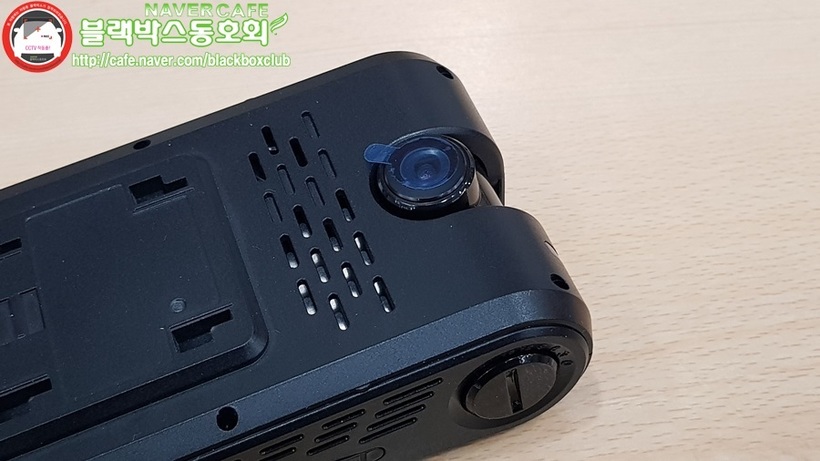

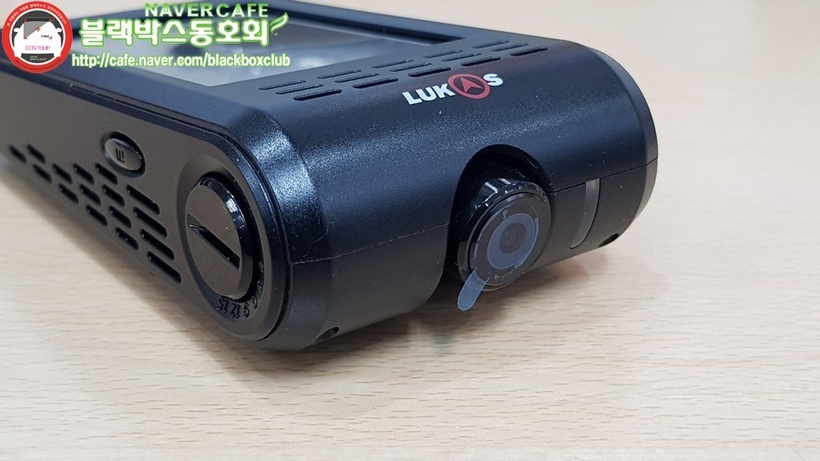

블랙박스 옆면을 보시면 전방 카메라 렌즈의 방향을 조절 하는

틸트 레버가 있습니다. 각도 조절각은 약 90도 정도 조절이 가능합니다.


















이 처럼 틸팅 기능이 지원 되는 렌즈를 탑재 하고 있어서 각도가

큰 대형 차량에도 렌즈 각도 제약 없이 설치가 가능 합니다.


















전방 카메라 렌즈는 QHD 해상도를 지원 합니다. QHD는

2560 X 1440 사이즈 이며, 30FPS를 지원 합니다.

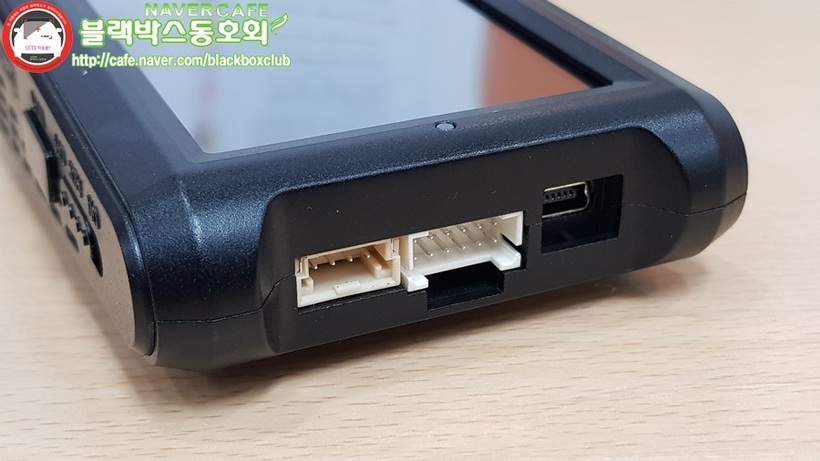

전방 본체의 상단에는 3가지 인터페이스 단자가 자리 잡고 있습니다.

왼쪽 부터 세컨모니터 연결 단자, 통합케이블 접속 단자, 가장 우측은

후방 카메라 케이블 연결 단자 입니다.

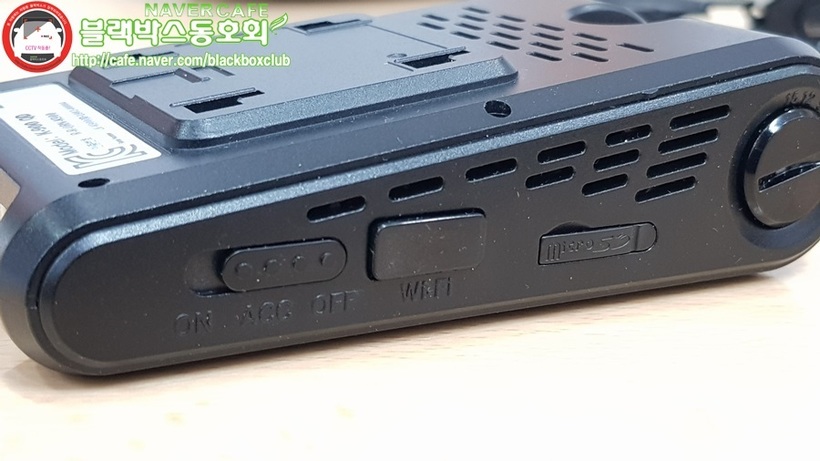

블랙박스 우측에는 3가지 있는데요. 왼쪽부터 전원 스위치, WIFI,

마이크로SD 단자가 있습니다. 전원 스위치의 경우 상시, 주행 선택을

할수 있는 것이 다른 블랙박스와의 큰 차이점 이라 할수 있습니다.

특히 마이크로 SD는 최대 512G 까지 지원 한다 하니, 넉넉해서 좋습니다.

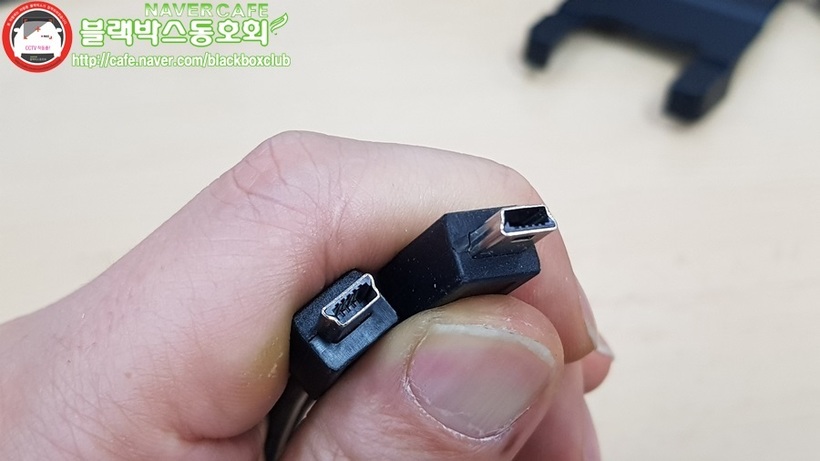

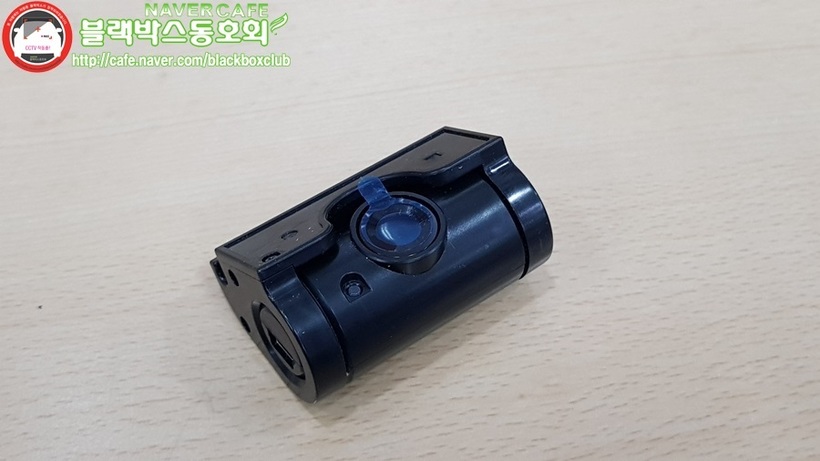

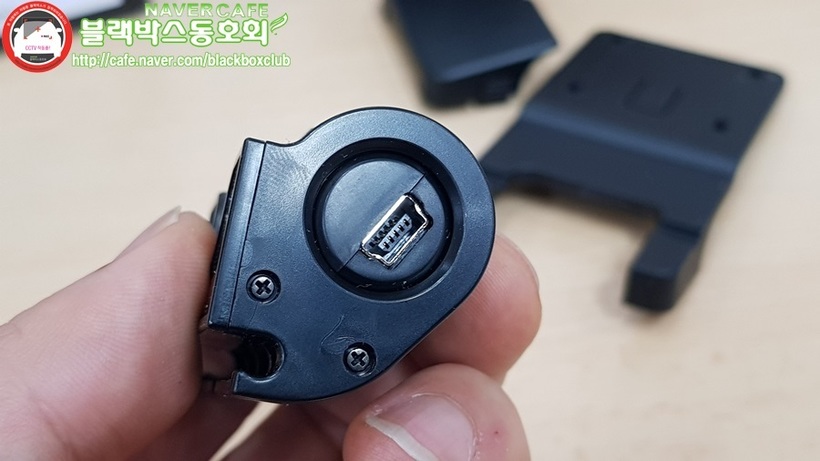

후방카메라는 Full HD를 지원 합니다. 타사제품들과 달리 마이크로5핀이

아닌 미니USB를 사용 합니다. 타사 케이블이랑 호환 될거라는 생각은

잊으시고 새롭게 포설 하셔요. ㅎ.

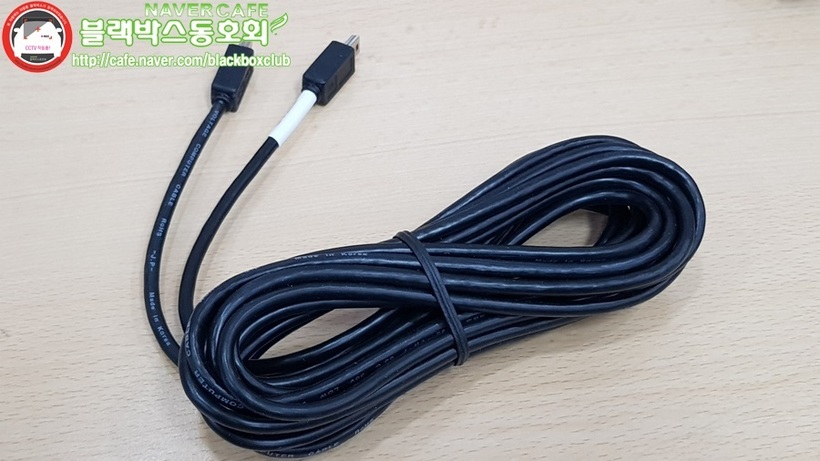

전후방 연결 케이블은 RV 차량에 설치해본 결과 아주 넉넉 합니다.

길이가 남아서 조금 말아 넣어 둘 정도 였습니다.

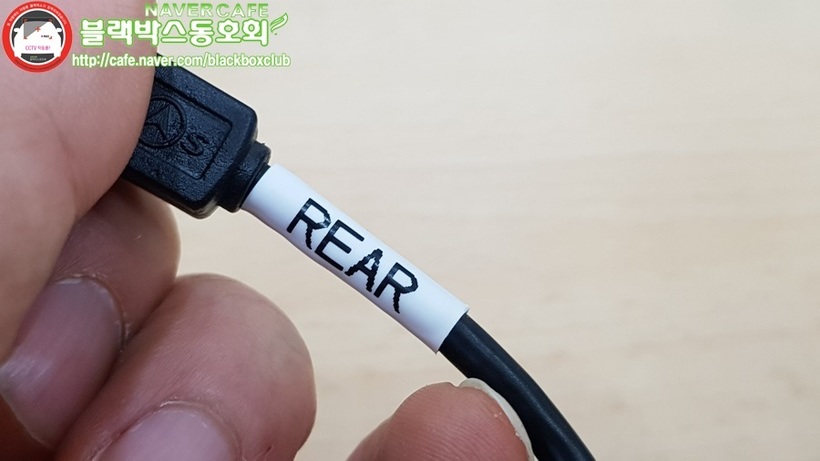

케이블 단자 쪽을 보시면 REAR 라고 표시된 부분이 있습니다.

생김새는 전후방이 똑같아 보이지만 그래도 표시된 곳으로

연결하세요.

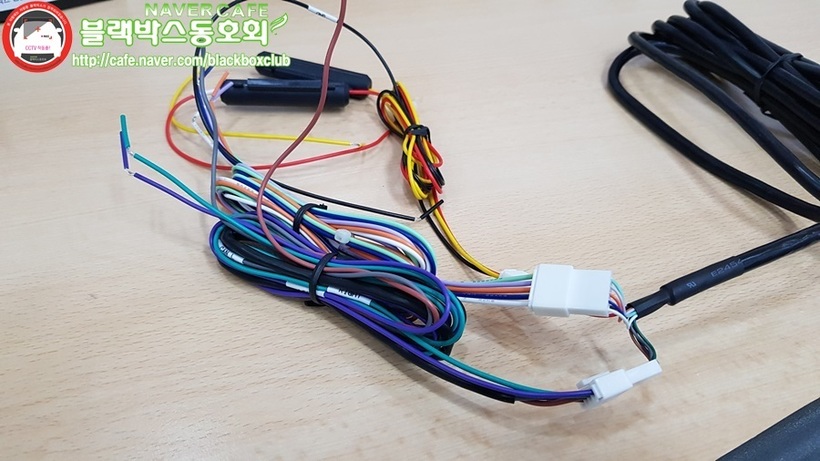

케이블은 기본형과 확장형 케이블 2가지로 선택 할수 있는데요.

이 제품은 확장형 케이블 입니다. 총 3묶음 으로 되어 있습니다.

보기엔 복잡하고 케이블 많아 보이지만 OBD 지원이 되는 차량의

경우 연결해야 할 선이 몇가닥 되지 않습니다.

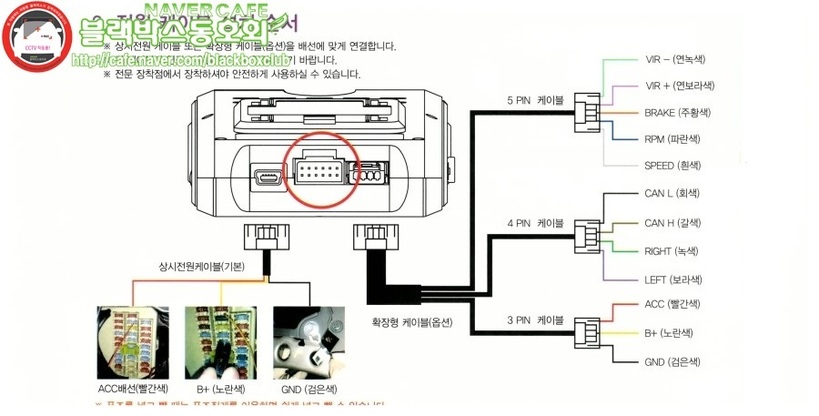

확장형 케이블은 위와 같습니다. 만일 저처럼 OBD에서 각종 신호가

지원이 된다면 연결해야 할 케이블은 3핀 전원 케이블과, 4핀에

에 있는 CAN H,L 케이블 그리고 5핀에 있는 VIR +, - 케이블 입니다.

총 7 가닥 이네요. VIR 진동 패드의 케이블 입니다.

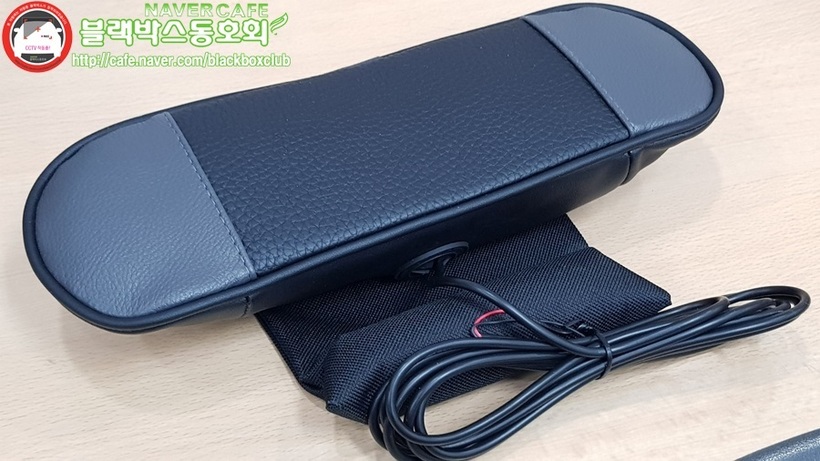

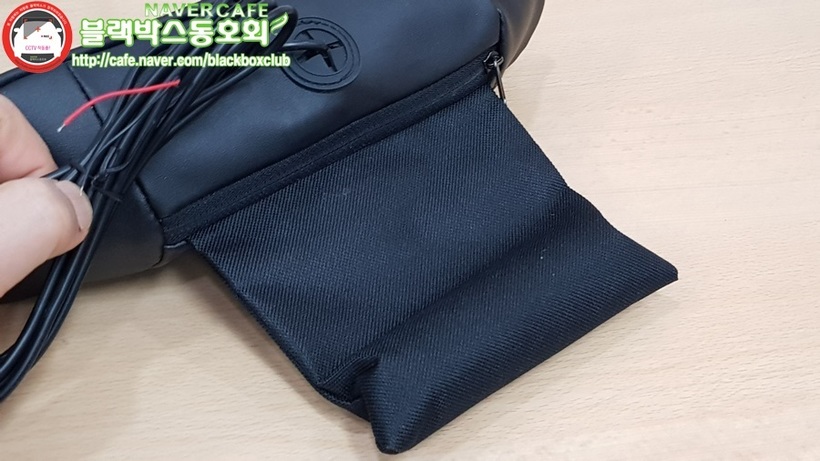

옵션 제품인 진동 패드 입니다. 블랙박스의 ADAS와 연동 되어 ADAS 경고

발생을 소리와 함께 진동으로 알려주는 기능 입니다.

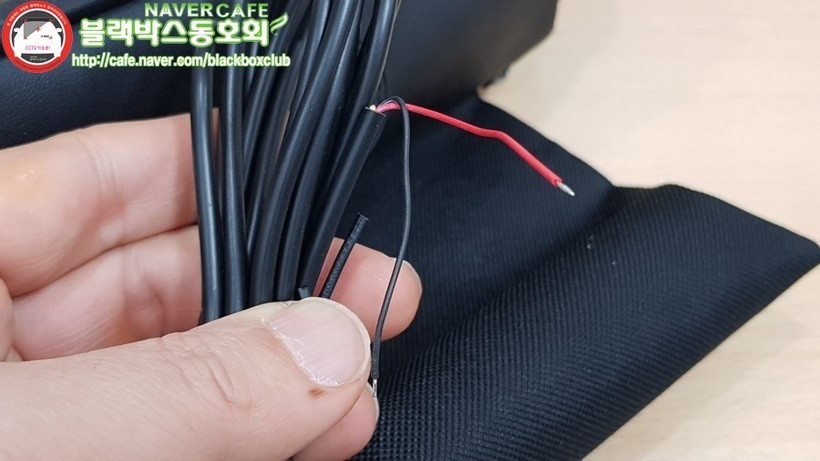

진동패드에는 2가닥의 선이 있으며, 확장형 케이블의 5핀 케이블과

연결해 주시면 됩니다.








볼록한 부직포 부분을 차량 시트 등받이과 좌석 사이에 쏙

끼워 넣으시면 됩니다.

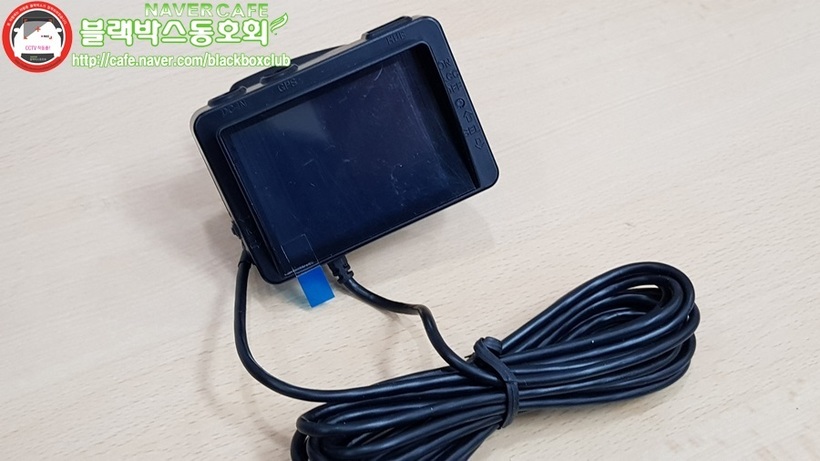

대형 차량의 경우 블랙박스의 LCD 화면을 주행중에 확인 하기 어렵기

때문에 운전석 좌측에 세컨 모니터를 통해 블랙박스 정보를 한눈에

확인 할수 있도록 세컨 모니터 기능을 제공 합니다

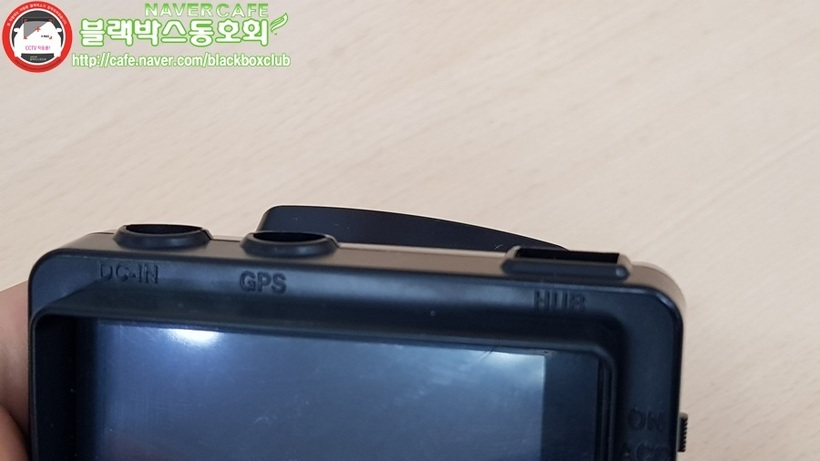

세컨 모니터 상단에는 이처럼 인터페이스 단자가 있지만 실상

사용하지는 않습니다.

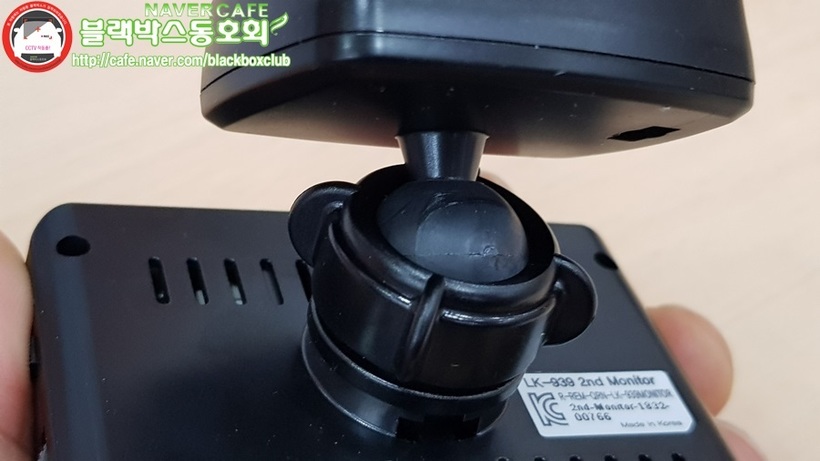

세컨 모니터 거치대는 볼타입 이라서 운전석에 부착하고도

자유롭게 각도 조절이 쉽게 되어 있습니다.





본 리뷰는 블랙박스동호회와 루카스의 제품 무료 제공으로 작성된 리뷰 입니다.
