[큐비아 이글-Q(Eagle-Q) - 정말로 님]장착 리뷰_블랙박스 동호회
루카스 큐비아
2017-03-30 11:16:15




장착 과정을 자세히 설명을 해야 하는데, 이미 많은 글들을 통해서 전문
리뷰어들께서 멋지게 소개를 한 리뷰가 많기 때문에, 장착 전과정 설명은
생략하고, 장착시 고려해야 할 점과, 참고 사항만 리뷰를 해 보기로
하겠습니다.

1. 퓨즈 이야기 부터 시작하겠습니다.

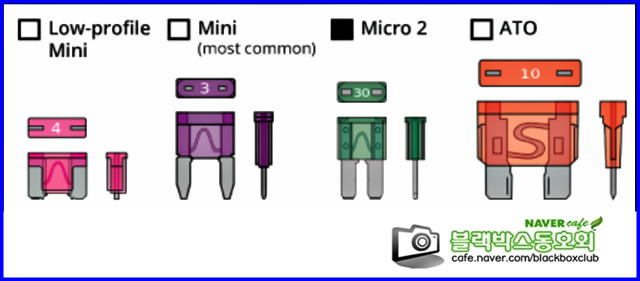

차량용 퓨즈 종류가 다양하게 많이 있습니다.

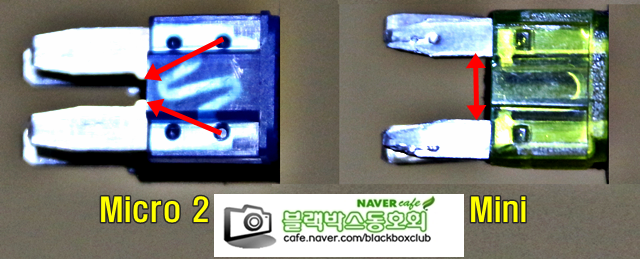

최근에는 ATO 타입에서 미니 타입, 로우프로파일 타입, 마이크로2 타입
등으로 변천을 하고 있는데, 아주 최신형 국산 차량들의 경우는 마이크로2
타입 퓨즈로 되어 있는 차종들이 대부분입니다.



이 마이크로2 타입 퓨즈는 가장적은 미니 타입 퓨즈 보다도 리드(다리)간격이
좁게 생겼습니다.

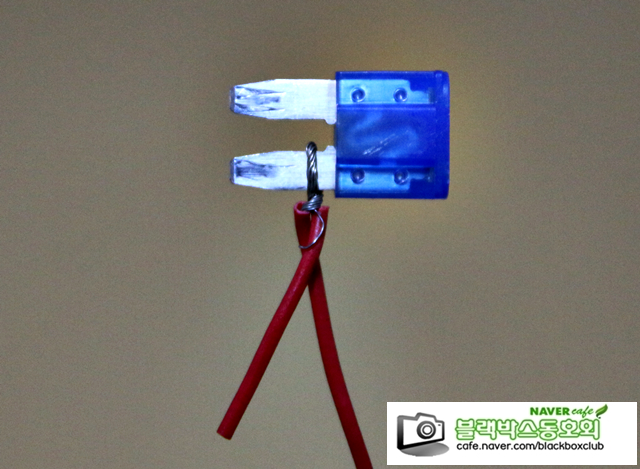

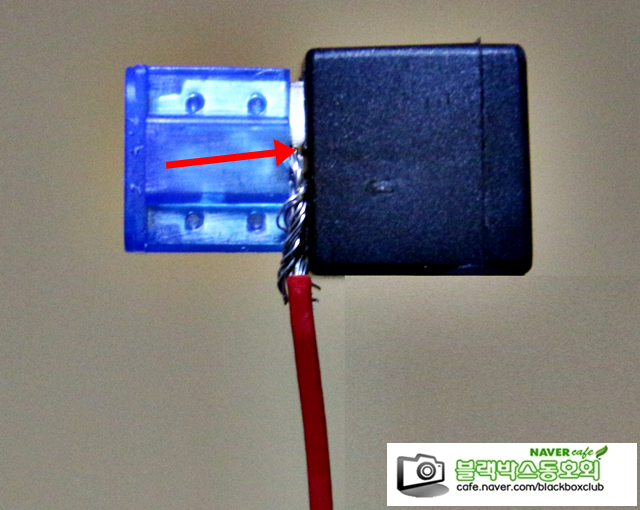

흔히 전원 케이블을 퓨즈 리드(다리)에 묶어서 퓨즈 소켓에 꼽아주곤 합니다.



그런데, 마이크로2 퓨즈는 리드가 조그마 하기도하고, 간격이 좁아서, 소켓에
꼽는 과정에서, 전선들이 밀려나오면서, 갈곳이 없다보니, 건너편에 있는
다리쪽으로 밀려나면서 쇼트가 됩니다.
물론 항상 그런건 아닙니다만, 확율이 상당히 높다는 이야깁니다.

이렇게 쇼트가 되어 있으면, 이 퓨즈는 퓨즈로서의 기능을 상실해 버립니다.
있으나 마나.....ㅠ.ㅠ



이렇게 퓨즈 양다리가 쇼트가 되어 있는 상태에서 혹시나 과전류가 흐르거나,

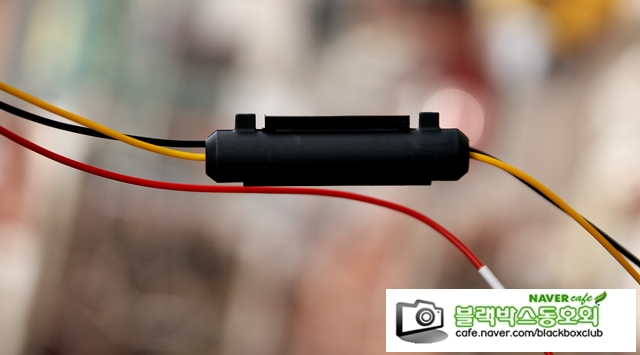

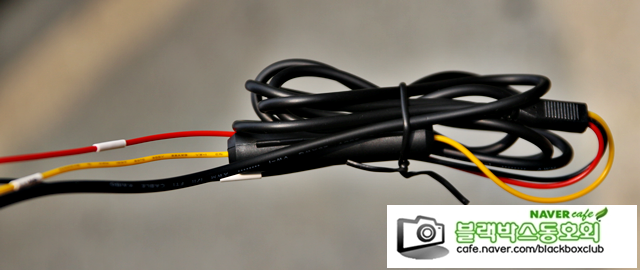

전원 케이블의 어느 부분인가가 쇼트가 되면, 전원 케이블에 달려있는 유리관
퓨즈가 끊어지게 됩니다.

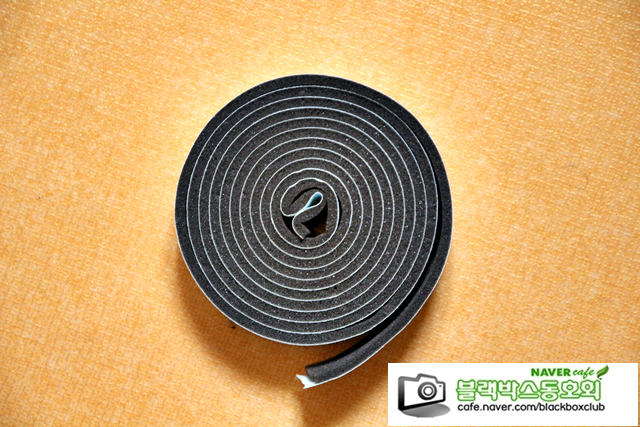

이 유리관 퓨즈는 장착과정에서 남는 케이블과 함깨 둘둘 뭉처서....



잡소리가 나지않게, 방음 테이프로 감싼후에, 보이지 않는 공간에 꼭꼭
숨겨놓곤 합니다.

이렇게 숨겨놓은 퓨즈를 찾을려면, 장착하는 것 못지않게, 어려움이
따르곤 합니다.

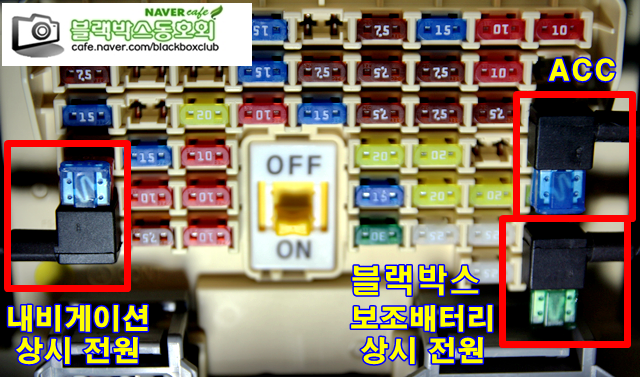

만약의 경우 유리관 퓨즈가 끊어지지 않고, 정션박스의 퓨즈가 끊어졌을 경우,

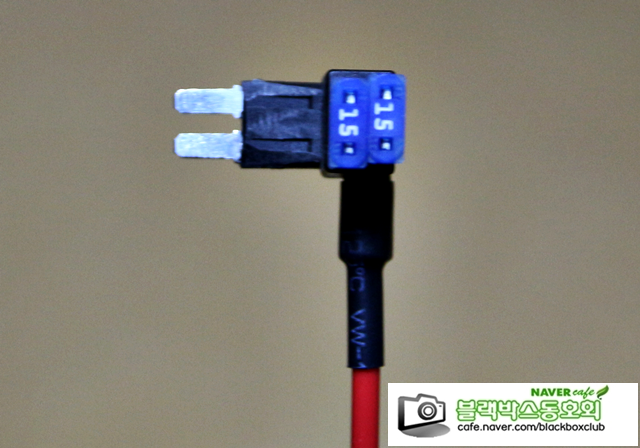

신속하게 찾아서, 교체를 할 수 있는 환경으로 장착을 해 주는 방법은 듀얼 퓨즈
젠더를 사용하는 방법이 있습니다.



손쉬운 퓨즈 교환이란 잇점도 있고, 또 퓨즈박스를 깔끔하게 정리를 할 수
있는 방법이기도 합니다.
마이크로2 퓨즈 타입의 차량이라면, 꼬옥~ 듀얼 퓨즈 젠더를 사용해서
블랙박스를 장착하세요~~



2. 전원 케이블 연결 방법 및 동작 시나리오.

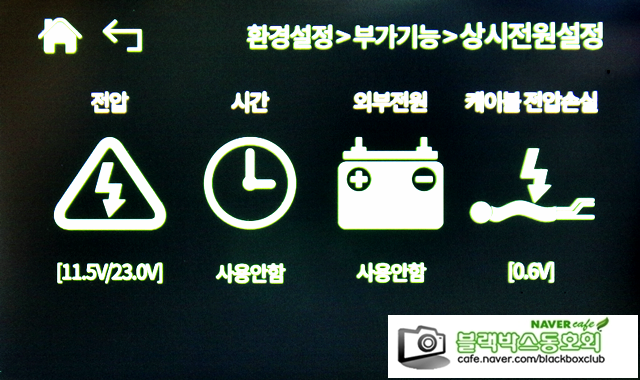

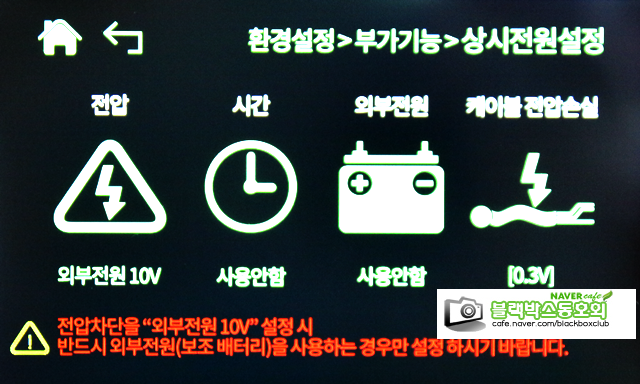

이글큐의 상시전원설정 메뉴를 보면 아래와 같이 여러가지 설정들이 있습니다.

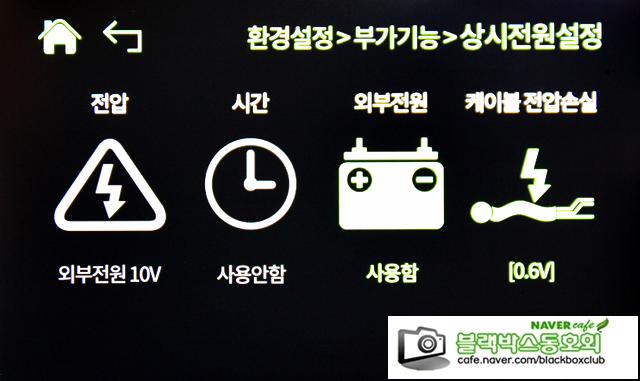

이 중 전압을 외부전원 10V로 설정을 하면, 빩간글씨로 반드시 외부전원(보조
배터리)을 사용하는 경우만 설정하기 바랍니다...라고 설명이 나옵니다.
시동(납산)배터리는 10V 미만으로 내려가면, 배터리 수명이 급격히 저하됩니다.
해서 시동 배터리에 블랙박스를 연결해놓고, 외부전원인냥 10V로 설정을 하면
안되기 때문에 경고를 주는 것입니다.



다음으로 외부전원(보조 배터리)를 사용하는 것으로 설정을 하는 경우에 LCD
설정 UI에는 설명이 없습니다만....

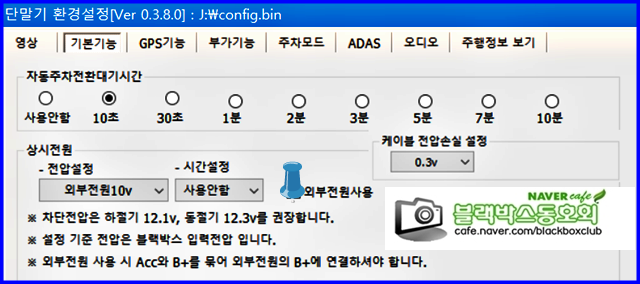

전용 뷰어에 들어있는 단말기 환경설정에서 보면, 외부전원 사용 시 ACC와
B+를 묶어 외부전원의 B+에 연결하라고 설명이 되어 있습니다.



ACC와 B+를 묶어서 연결을 하면, 시동을 꺼도 ACC에 전원 공급이 계속 되고
있어서, 주차녹화모드로 전환이 되지 않을 수 있지 않느냐라는 의문이 생길
겁니다.
이 경우에는 시동을 끄고, 차가 움직이지 않는 상태에서, 자동 주차 전환 대기
시간에 설정해 놓은 시간이 경과하면, 알아서 주차녹화 모드로 전환이 됩니다.

물론 외부 전원을 사용하지 않는 경우라도 시동을 끄고, ACC가 OFF가 된 후
자동 주차 전환 대기 시간이 경과한 후에 주차녹화 모드로 전환이 되는 건
동일합니다만, 이때는 차량이 흔들리더라도, 주차녹화 모드로 전환이 된다는
차이점이 있습니다.




필자의 차량이 ISG 기능이 있는 차량인데, 교차로에서 신호대기를 하고 있는데,

갑자기 주차녹화모드로 전환이 되어 버리는 경험을 한 적이 있습니다.

외부 전원(배터리팩)을 사용하고 있었는데, 왜 주차녹화 모드로 전환이 되었을까?

궁금했습니다.

연구를 해 보았더니, 시동이 꺼진 상태(ISG ON 상태)에서 신호대기 시간이

길어지다 보니 차량의 진동이 없이, 설정해 놓은 시간이 경과하면서 생긴 일이

었습니다.

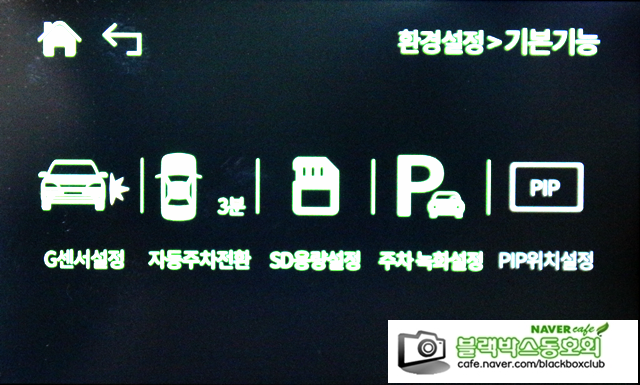

그 후 자동 주차 전환 시간을 3분으로 설정을 해 놓고나서는 더 이상 주차녹화

모드로 전환이 되는 경우는 없었습니다.

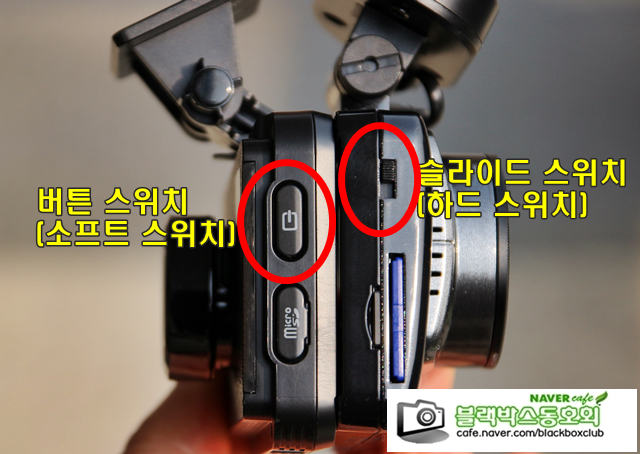

3. 블랙박스의 전원 스위치는 크게 2가지가 있습니다.



첫번째는 푸시 버튼 스위치(일명 소프트 스위치)가 있는데, 이 스위치는 꺼두어도,

시동을 걸면 자동으로 블랙박스가 켜 집니다.(모든 제품들이 다 그런건 아닙니다.)



두번째는 슬라이드 스위치(일명 하드 스위치)가 있습니다.

이 스위치는 시동을 걸어도, 자동으로 켜지진 않고, 사용자가 스위치를 조작해서

켜 주어야만 되는 물리적 스위치 입니다.



가끔 이 스위치를 꺼 놓은 상태에서 그되로 주행을 할때가 있습니다.

전원 스위치가 꺼져 있으니, 당근 아무런 영상도 녹화가 되지 않겠지요.

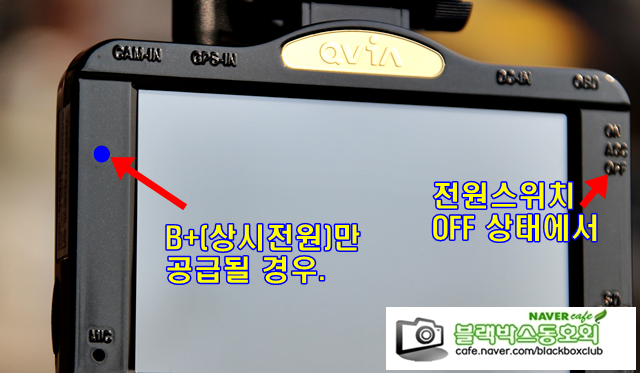

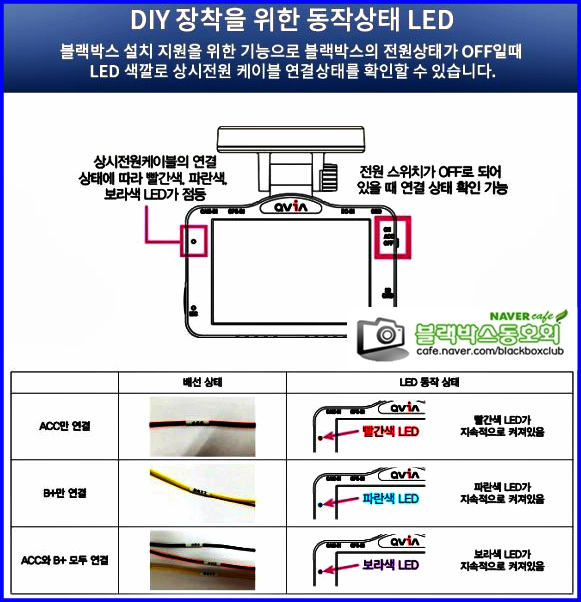

이런 불상사를 예방하고저, 이글큐에서는 아래와 같이 작동 LED에 여러가지

색갈별로 전원 상태를 알려주고 있습니다.




좀 더 자세히 살펴 보기로 하겠습니다.

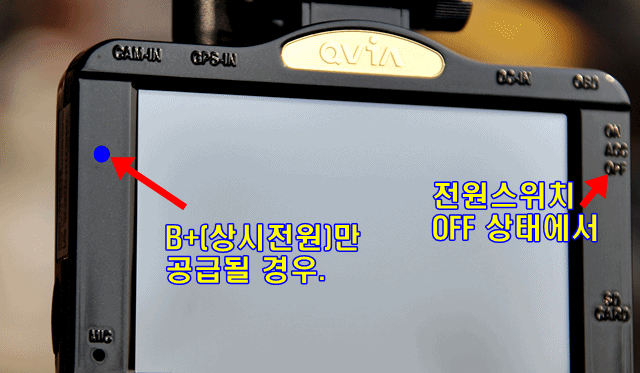

이 상태는 정상적으로 차량의 시동이 꺼진 상태입니다.

어찌보면 극히 정상적인 상태라 할 수 있는 상태입니다.

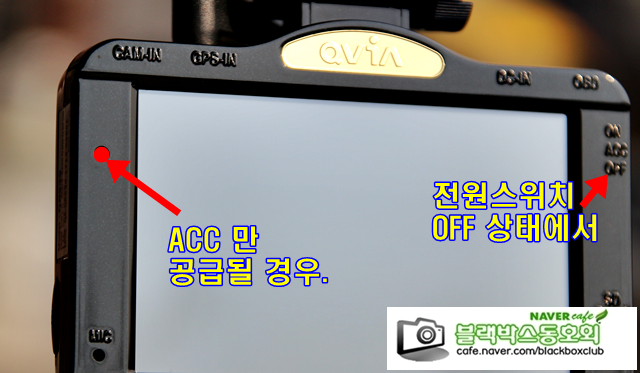

상시 전원(B+) 퓨즈가 끊어진 상태이거나, 배선을 잘못해서, 상시 전원

공급이 되지 않는 상태에서, 시동을 걸어서 ACC만 공급되고 있는 상태(즉

 비정상적인 상태)입니다.

이때는 빩간색 불빛으로 비정상적인 상태라는 것을 알려 줍니다.

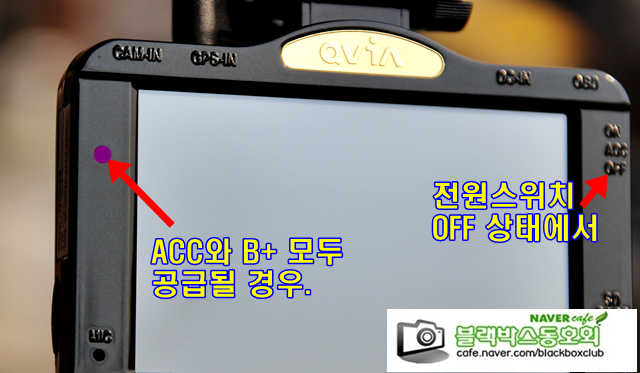

주로 외부 전원을 사용하기 위해서 ACC와 B+를 묶어서 연결을 해 주었거나,

시동 배터리에 연결을 해 주었다 하더라도, 전원 공급 계통(B+ 및 ACC)에

아무런 이상이 없는 상태에서 차량 시동을 걸었을때, 표시해 주는 색갈입니다.



시동을 걸고, 주행을 할려하는데, 블랙박스가 꺼져 있다는 것을 알려주는

상태라 할 수 있습니다.





이렇게 작동 상태 알림 LED만 보더라도, 이글큐의 현 상태를 알 수 있는 매우
유용한 기능이 들어있는 블랙박스 입니다.




4. 마지막으로 후방 케이블 설치 방법입니다.

요즘 차량들은 탑승자의 안전을 고려해서 양쪽 사이드에도 사이드 에어백(일명

커튼 에어백)이 장착되어 있는 차량들이 많이 있습니다.

일반적으로 후방 케이블을 설치를 할때, A,B,C필러 커버속으로 헤라를 이용해서

집어넣곤 하는데, 사이드 에어백이 장착된 차량에서는 후방 케이블이 에어백에

간섭을 주어, 자칫잘못 에어백이 터지더라도, 효과가 낮아질 수 도 있습니다.



승용차의 경우에는 뒷유리창 부분에서 어떻게 빼내는지 모르겠으나, SUV/RV

차량의 경우에는 테일케이트 (뒷문)가 있는 천정부분에 고무쉴드를 빼보면,

천정과 천정 커버 사이에 넓직한 공간이 마련되어 있습니다.

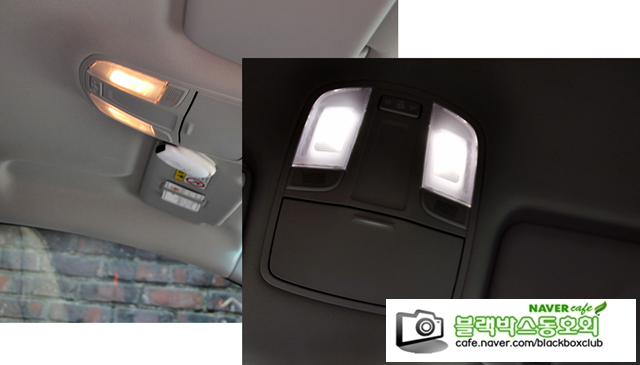

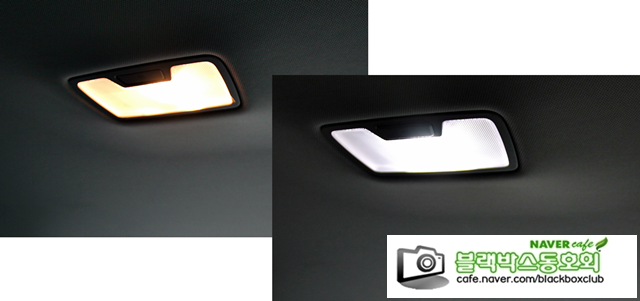

우선 운전석 머리위에 있는 룸램프 및 센터램프를 탈거를 하고....

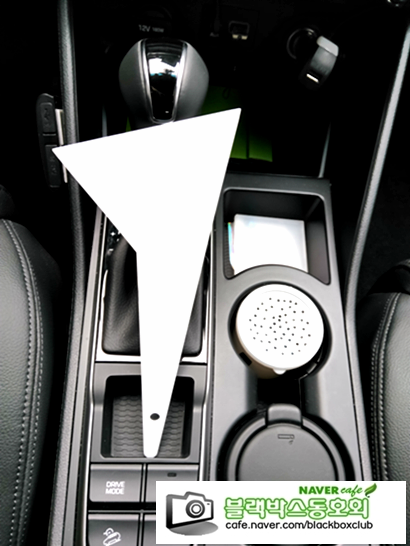

램프를 탈거를 할때는 램프 커버를 플라스틱 헤라(다이소 및 천냥백화점에서

800원에 판매)를 이용해서 커버를 빼면, 스크레치(흠집)가 나지않고, 쉽게

벗길 수 있습니다.

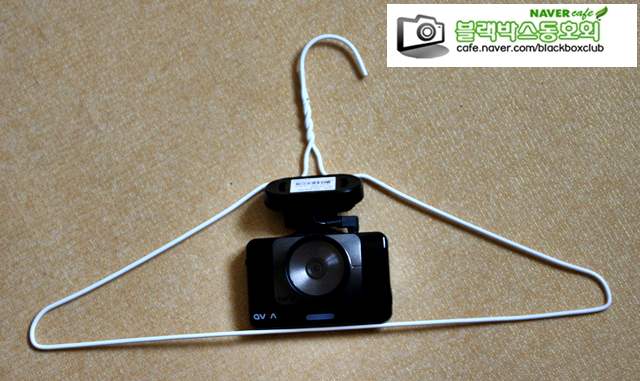

세탁소 옷걸이를 1자로 펴서, 한쪽끝에 후방 케이블을 절연 테이프로 묶어서

램프와 램프사이로 건너가면서 설치를 하면 매우 손쉽게 설치를 할 수 있습니다.



또한 만약의 경우 케이블을 제거를 해야 할 경우에도, 필러 커버속에 넣어

놓으면, 눌러져서 쉽게 뽑아낼 수 없습니다만, 천정속은 넓디 넓은 공간이

있어서, 케이블이 압박을 받지 않아서 매우 쉽게 제거를 할 수 도 있습니다.






혹시 천정속에 케이블을 설치해 놓으면, 주행중에 차량이 흔들리면서, 케이블이

천정을 두들겨서 잡소리가 나지 않을까요? 라고 걱정을 할 수 있는데, 다행이

케이블 피복은 연질 플라스틱으로 되어 있어서, 잡소리가 나진 않습니다.





본 리뷰는 블랙박스동호회http://cafe.naver.com/blackboxclub )의 지원 및

(주)큐알온텍http://www.lukashd.com/ ) 큐비아(QVia)로 부터 제품 무상

제공 의해 작성 되었습니다.





이 글은 블랙박스 동호회 체험단에 선정되신 분이 직접 작성한 리뷰 입니다.
