[큐비아 R975-CRUISE 님]체험리뷰:제품설치_블랙박스 동호회
루카스 큐비아
2016-04-26 16:00:00

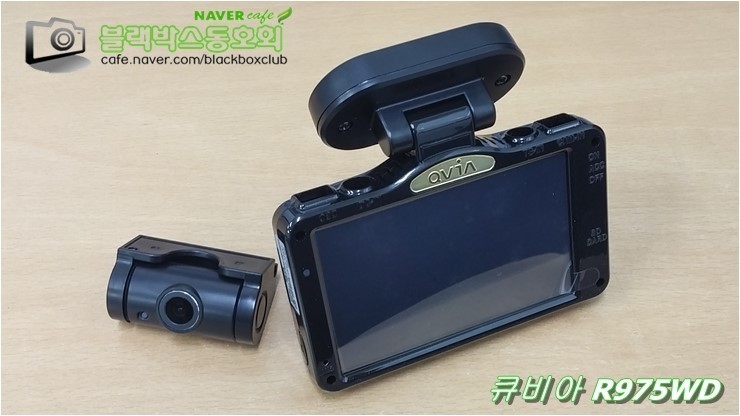

(주)큐알온텍 큐비아(QViA) R975WD

장착을 해보았습니다
여러 제품을 가지고 있다 보면 제품 간 케이블 호환이 되는 경우가 더러 있습니다

루카스 용 상시 전원 케이블과 후방카메라케이블이 파인뷰(알파, 오메가) 제품과 호환이 됩니다
그래서 임시로 알파 제품 케이블을 사용하여 임시 사용을 해왔는데요

QViA R975WD 제품 위치를 센터로 바꾸기 위해서 배선 설치를 다시 하게 되었습니다





제품 설치

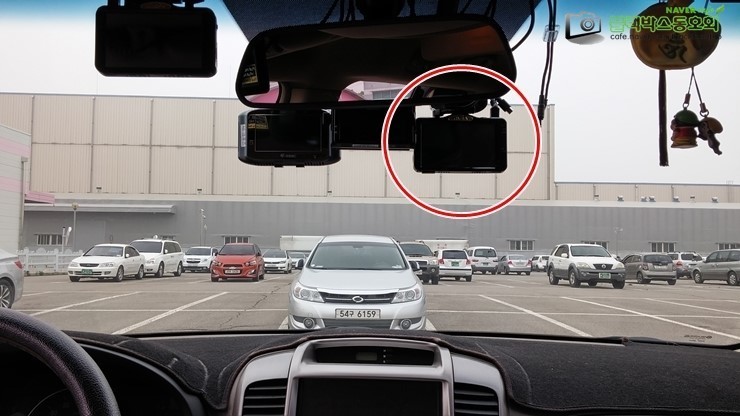

기존 알파 위치에 임시로 설치하여 사용했으며 센터로 이동 시키기 위해서 재장착을 합니다

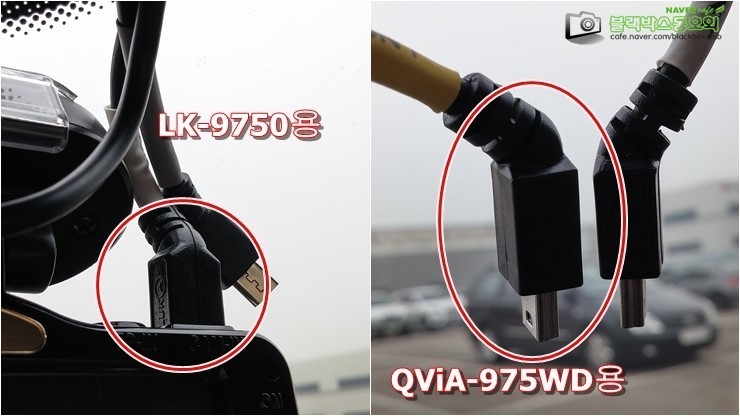

루카스 제품과 파인뷰(알파 오메가) 제품의 케이블 커넥터가 같아서 호환은 되지만..
기존에 루카스 9750제품의 후방카메라케이블의 꺾인 각도 방향이 다르네요.

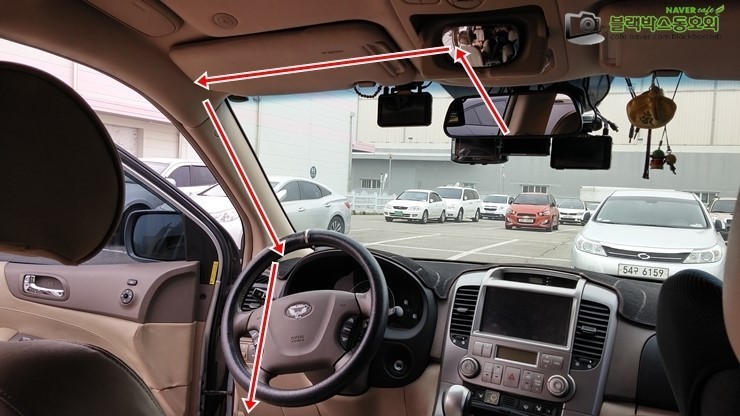

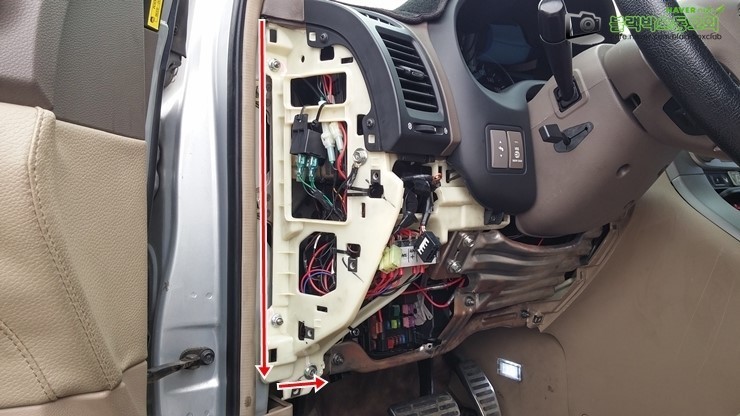

상시 전원 케이블의 매립 경로..








상시 전원 케이블의 매립 경로..

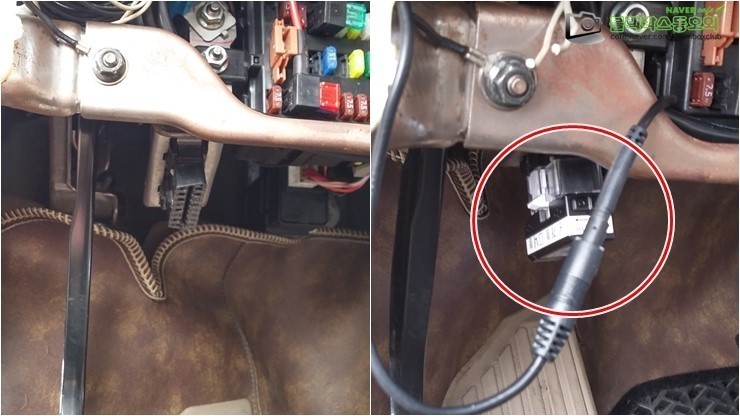

OBD2 적용으로 인해서 상시 전원은 OBD2모듈에서 같이 공급되기 때문에 OBD2모듈만 커넥터에
꽂으면 끝.. 참 쉽네요..

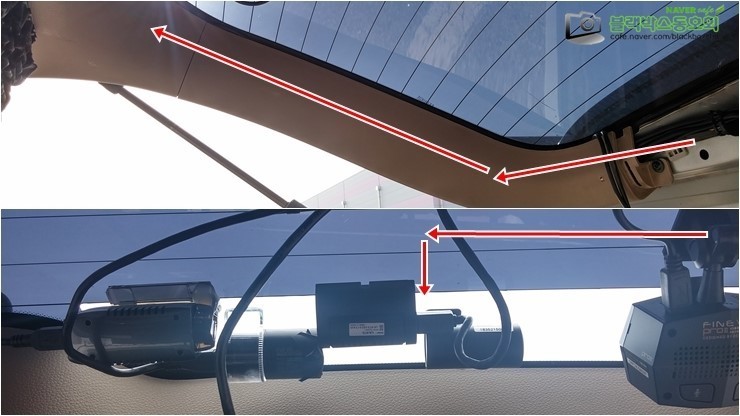

후방카메라 케이블 매립 경로..

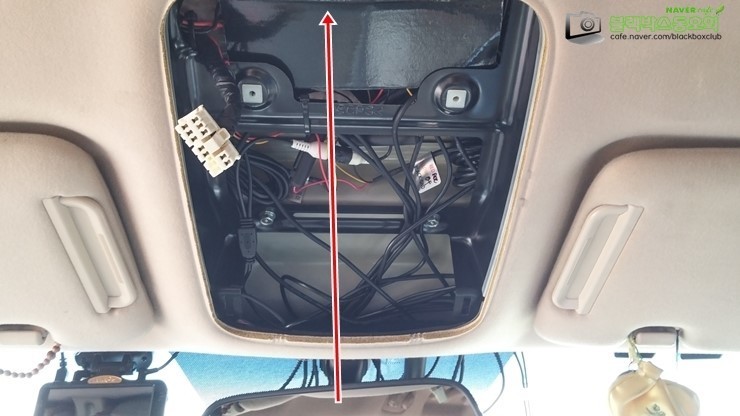

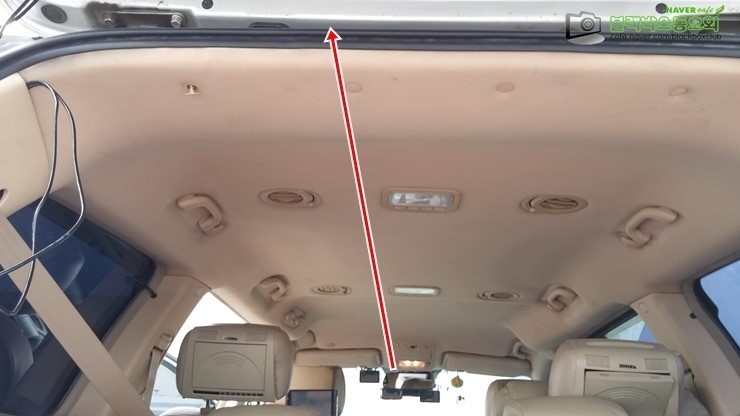

천정을 가로지르는 후방카메라 케이블 매립 경로..

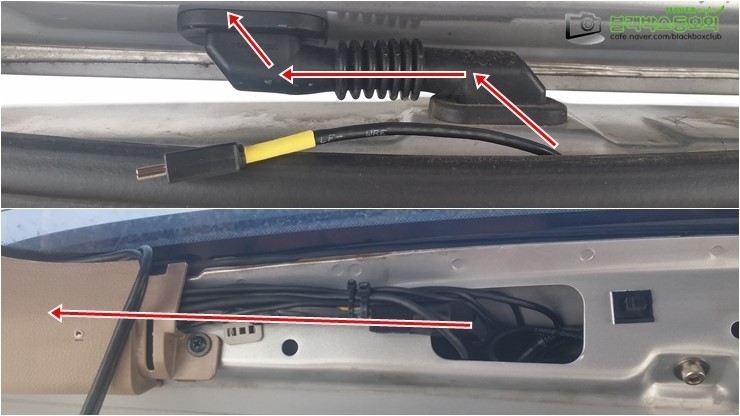

SUV, RV 차량의 테일게이트로 배선을 매립하기 위해서는 차체와 테일게이트의 배선 연결 통로인
주름 호스를 통해 연결해야 깔끔한 매립이 됩니다

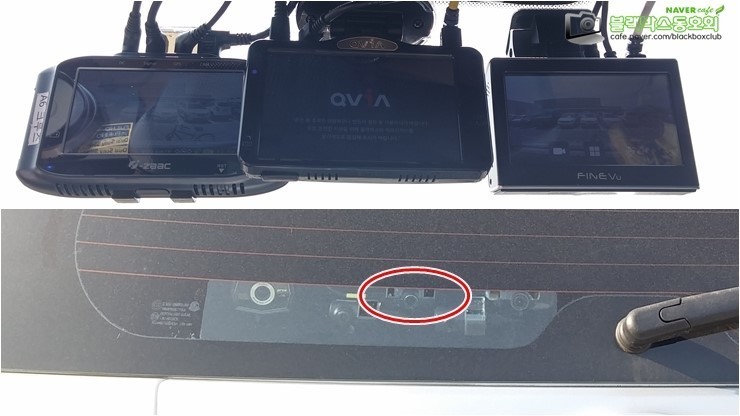

제 차량은 일반적 장착 위치인 상단이 아니라 좌측 하단이라서
테일게이트의 필러?에 매립을 시켜 줍니다








전, 후방 장착 완료..
넓은 4인치 LCD 창 또는 Wi Fi로 연결된 스마트폰을 보면서 상, 하, 좌, 우 각도를 보며 설치를 해주면 됩니다

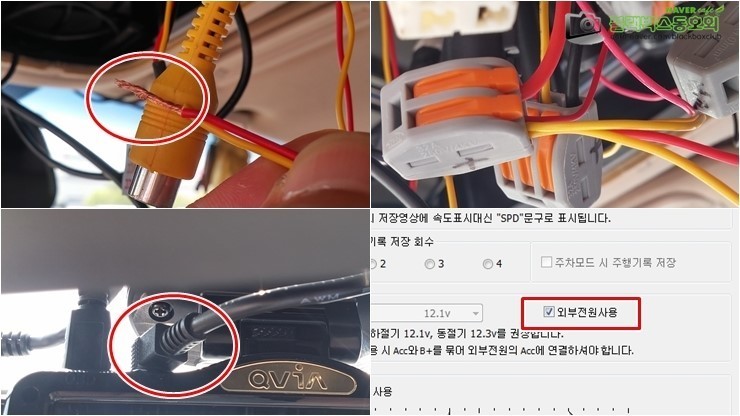

그리고 OBD2 사용 시 보조배터리를 사용하기 위해서는
상시 전원 케이블 B+,ACC 배선을 연결해 보조배터리 +에 연결해 주어야 하며
OBD2 모듈 전원 스위치를 OFF, PC 뷰의 창에서 외부전원 사용 항목 체크를 해야 사용 가능합니다













"큐비아(QViA) R975WD" 리뷰는

"블랙박스동호회"(http://cafe.naver.com/blackboxclub)에서 주최하는 체험단에 선정이 되어
(주)큐알온텍 (www.qvia1.com)제품을 무상 지급받아 작성하는 리뷰입니다
