[큐비아 이글-Q(Eagle-Q) - 에드워드 님]장착기 리뷰_블랙박스 동호회
루카스 큐비아
2017-04-04 09:42:43



안녕하세요. 에드워드입니다. 오늘은 지난시간 개봉기를 올렸던 화질 깡패 QHD 블랙박스 큐알온텍 큐비아 Eagle-Q의 장착 과정에 대해서 알아볼텐데요 ^^

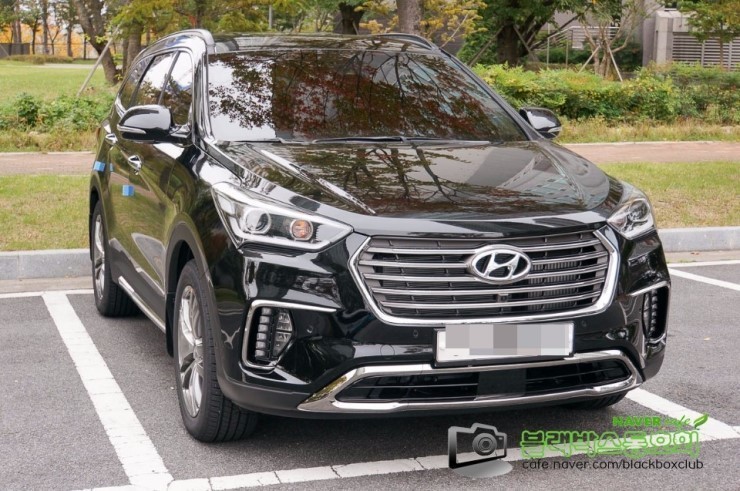

먼저 오늘 몸뚱이를 빌려주실 숙련된 조교는 맥스크루즈가 되겠습니다.

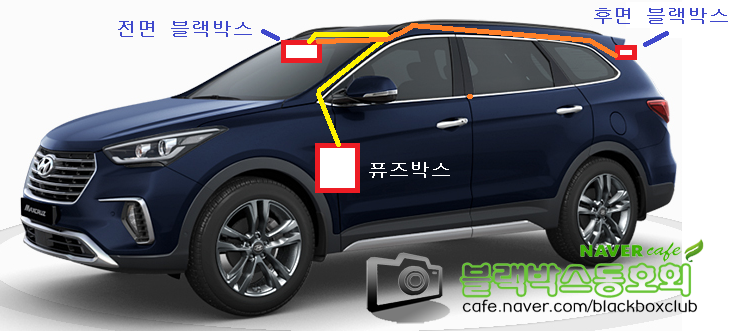

블랙박스 설치는 위와 같은 구성으로 이루어집니다. 전면 블랙박스와 퓨즈박스를 연결하고 후면 블랙박스와 전면 블랙박스의 영상선을 연결하면 끄~읕~!

블랙박스를 설치하는 방법에는 주행중에만 녹화가 되는 ACC 연결과 주차중에도 녹화가 되는 상시전원 두가지 방법이 있어요. 저는 오늘 주차감시까지 되는 상시 전원으로 설치를 합니다.
큐비아 이글큐는 블랙박스의 전원 스위치가 ON/OFF만 결정하는 것이 아니라 ON/ACC/OFF로 구성되어 있어서 상시로 연결하고 ACC로만 동작하게 만들 수가 있었습니다. ^^

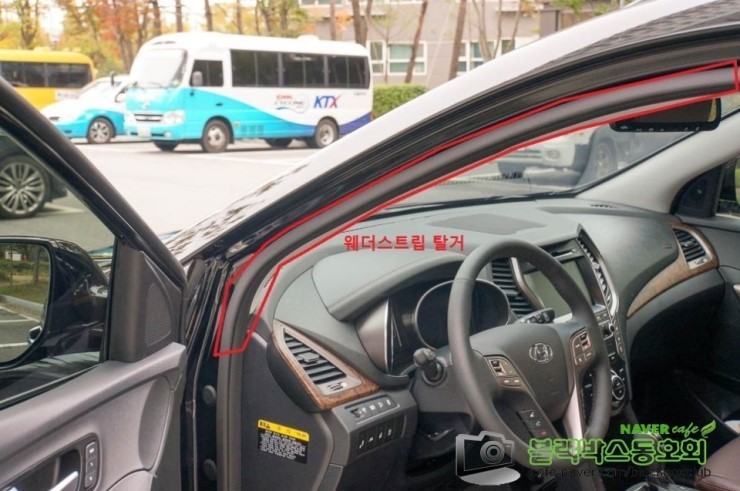

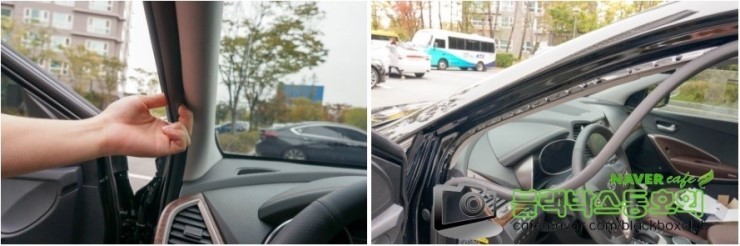

가장 먼저 웨더스트립을 탈거해주세요. 그냥 손으로 잡아당기기만 해도 빠집니다.

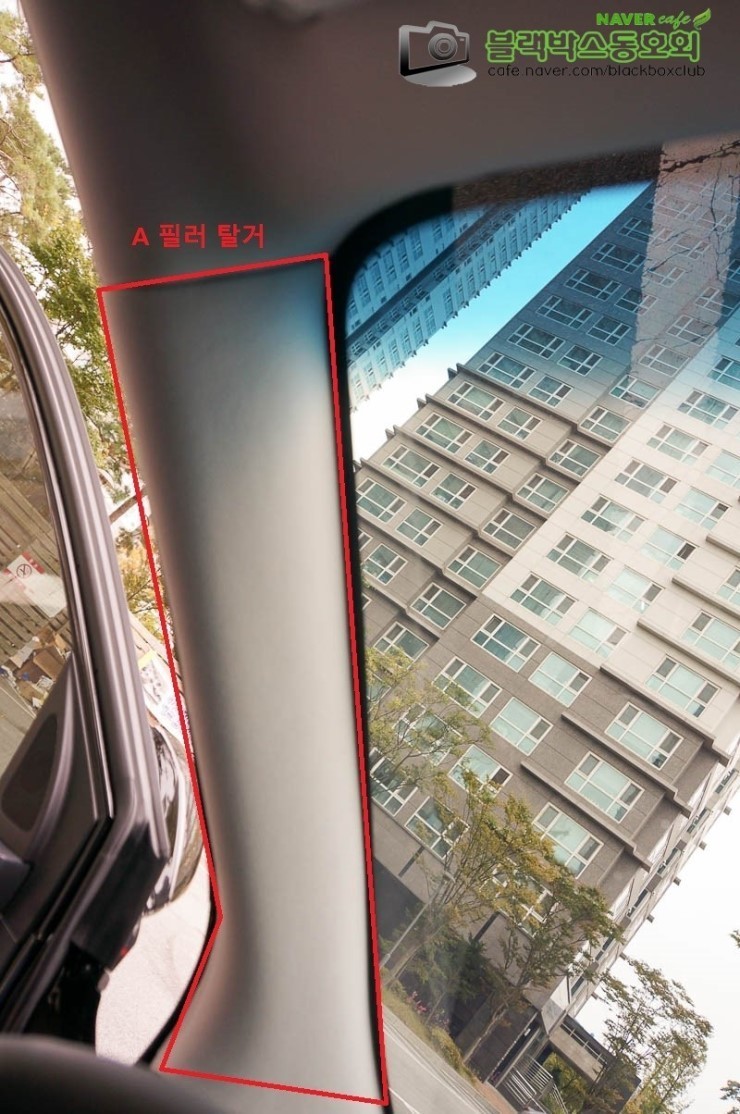

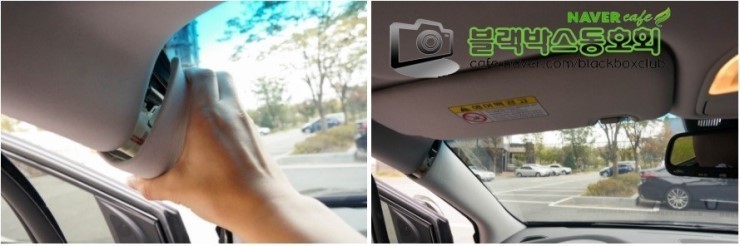

그 다음엔 A 필러를 탈거해주세요. 내장재를 잡고 손으로 당겨주시면 투툭 하고 빠집니다.
완전히 탈거하려면 중간에 걸림장치를 돌려줘야 하는데 선만 지나갈 자리만 만들면 되니까 굳이 그럴 필요까지는 없습니다.

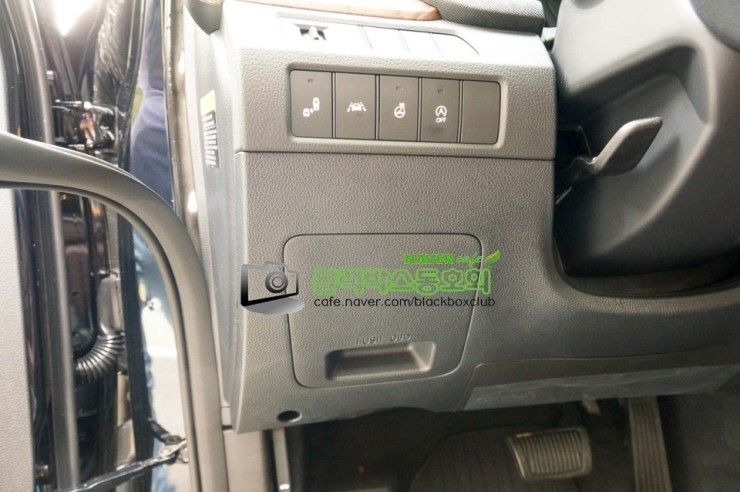

그다음엔 퓨즈박스 뚜껑을 열어주세요. 손잡이를 잡고 뜯으시면 됩니다.

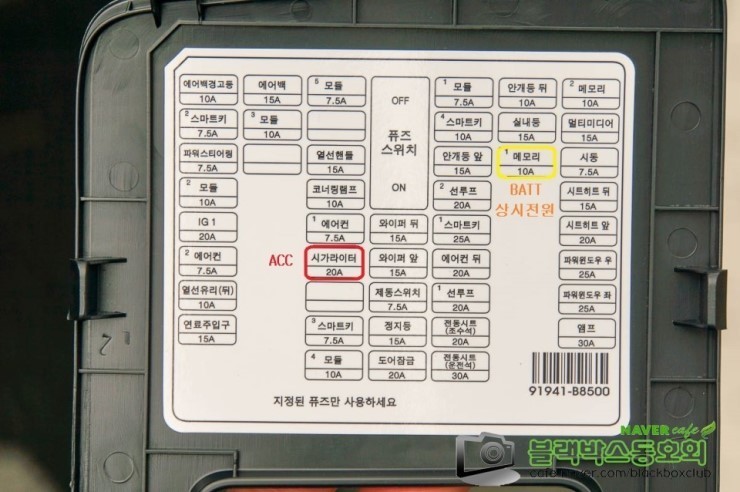

퓨즈박스 뚜껑 뒷면에는 이렇게 퓨즈박스의 배치도가 있습니다.
상시 전원으로 하려면 항상 전원이 들어오는 메모리 퓨즈에 BAT선(노란선)을 연결하고 ACC나 시동시 전원이 들어오는 시가라이터에는 ACC선(빨간색)을 연결해야 합니다.

 주의 : 블랙박스 회사별로 ACC선과 B+ 선의 색상이 다를 수 있으니 해당 블랙박스의 전원선을 확인하고 작업하셔야 합니다. (제 기존 설치되어 있던 블랙박스와 이글큐가 서로 반대였습니다.)

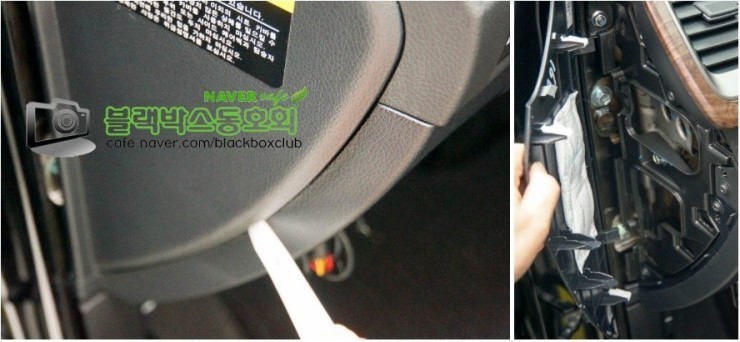

퓨즈박스 옆을 탈거하는게 작업하기 편하죠. 접지 작업에도 필요한 곳이구요.
이렇게 헤라를 집어넣어 탈거할 수 있도록 홈이 있으니 헤라를 넣고 잡아뜯어주세요.

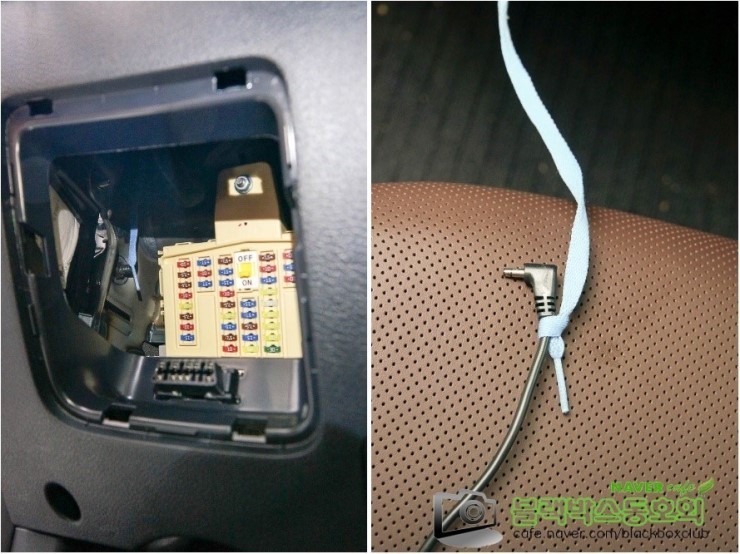

그리고 아까 열어두었던 A필러의 틈새에 신발끈을 넣어서 밑으로 내려주세요~ 퓨즈박스 안으로
신발끈이 나오는게 보이시나요? ㅎ 그럼 성공!! 신발끈에 블랙박스 전원선의 끝부분
(블박에 꽂히는 쪽)을 묶어주시고 A필러에서 당겨주시면 됩니다.

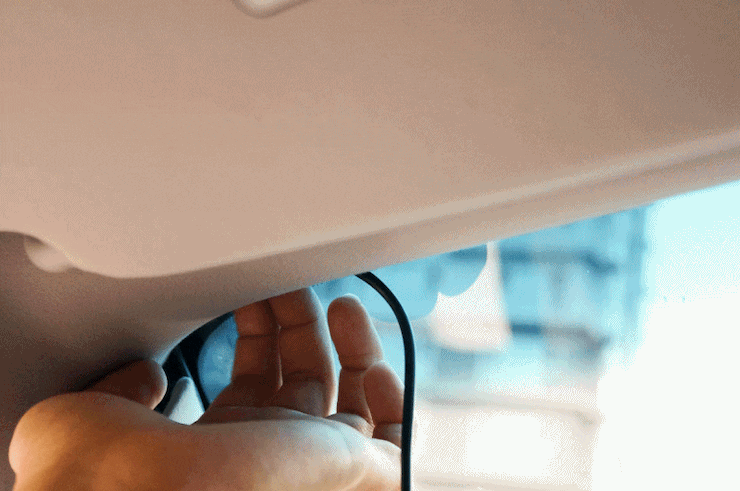

블랙박스 전원선을 A 필러를 타고 전면 유리 상단 내장재 사이에 이렇게 쏙쏙 밀어넣어주세요.
안쓰는 포인트 카드로 밀면 잘 들어가요~ ㅎ

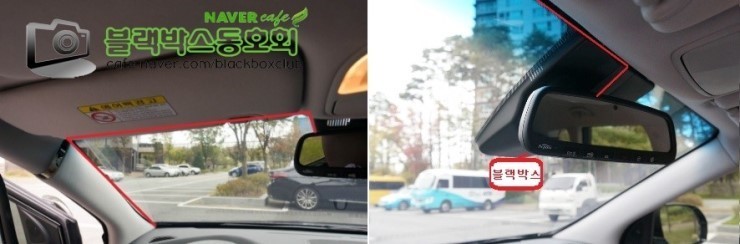

배선은 이렇게 A필터를 타고 전면 우리 내장재 속으로 해서 룸미러 뒤쪽 블랙박스까지 오시면 됩니다.
그럼 이제 전원선은 올렸으니 배선 연결을 해야겠죠? 먼저 퓨즈 집게를 꺼내주세요~

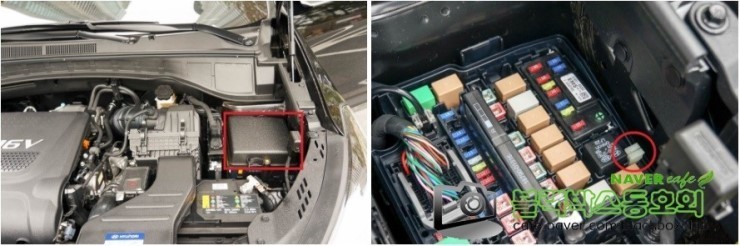

본네트를 열면 퓨즈박스가 또 있어요 ㅎ
커버를 열어보시면 우측 하단에 퓨즈집게가 있답니다.

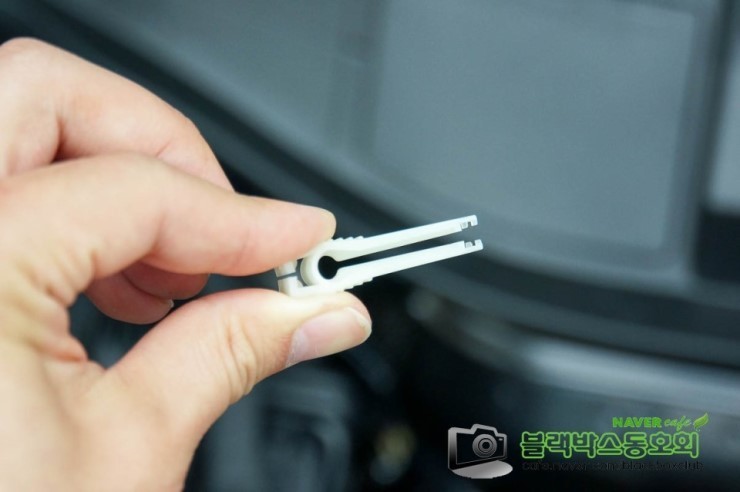

바로 요놈이에요 ㅎ


요 퓨즈집게로 퓨즈박스에서 퓨즈를 거내주세요.
모든 전기 작업은 시동이 거진 상태에서 하셔야 합니다 ㅎ
위에서 봤던 것처럼 시가라이터 퓨즈랑 메모리 퓨즈를 뽑아주세요.

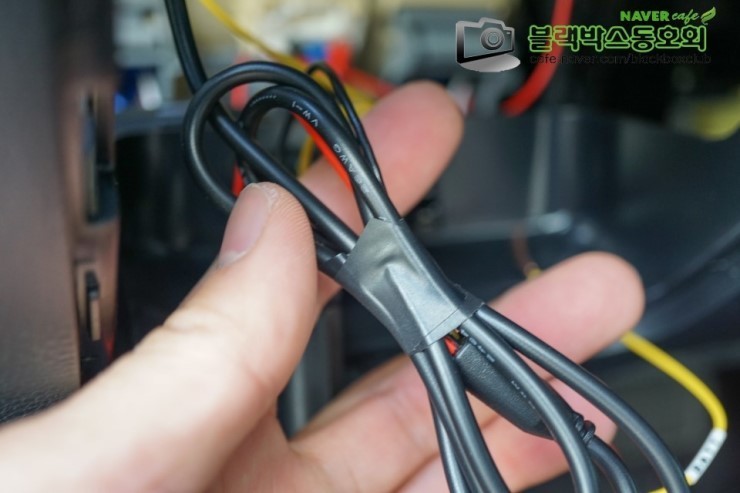

퓨즈에 묶기 전에 먼저 배선들이 너무 길지 않도록 말아서 테이프로 감아주세요.

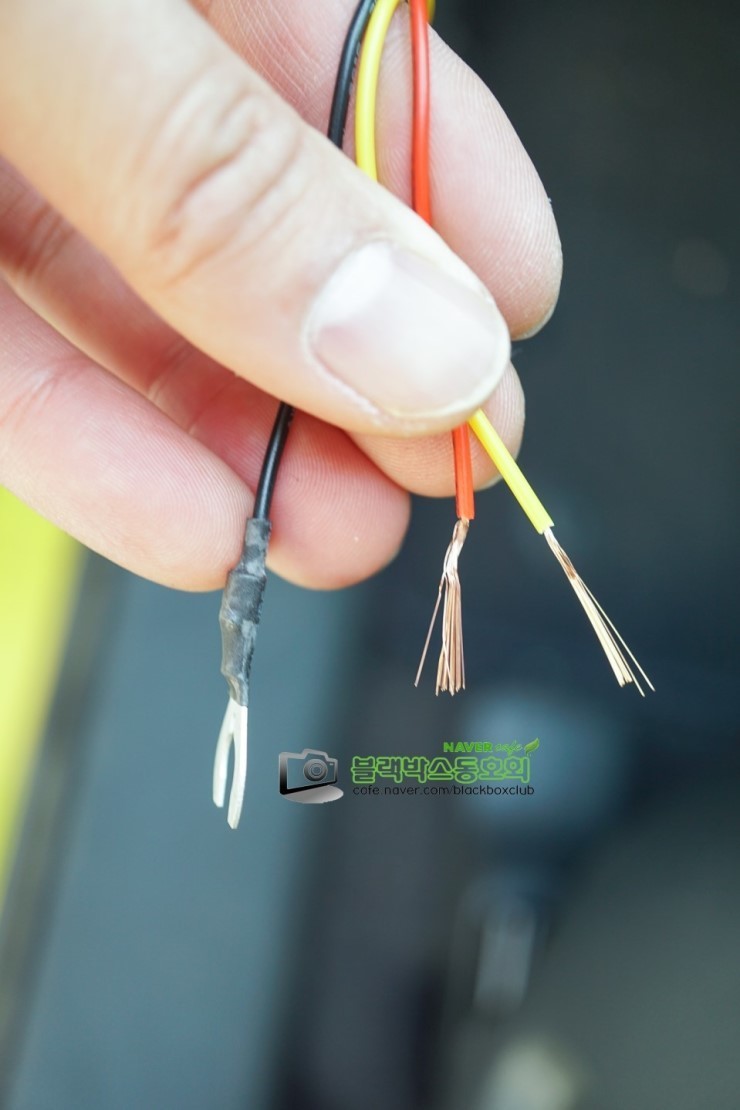

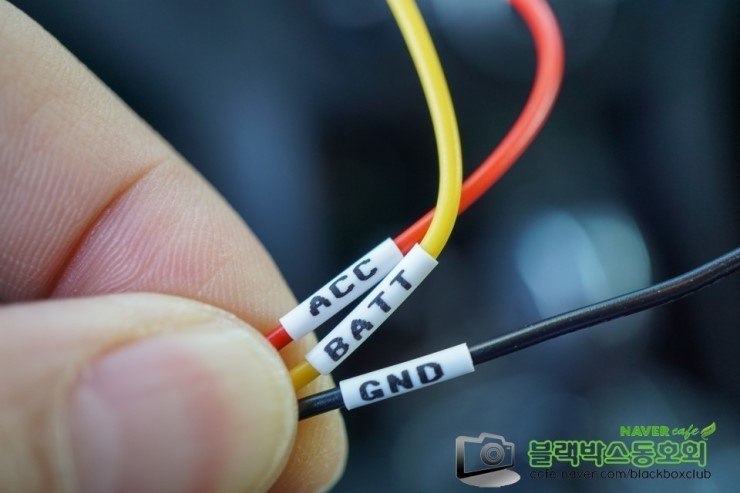

그리고 ACC(빨강)과 상시전원선(노랑) 끝의 피복을 벗겨주세요.

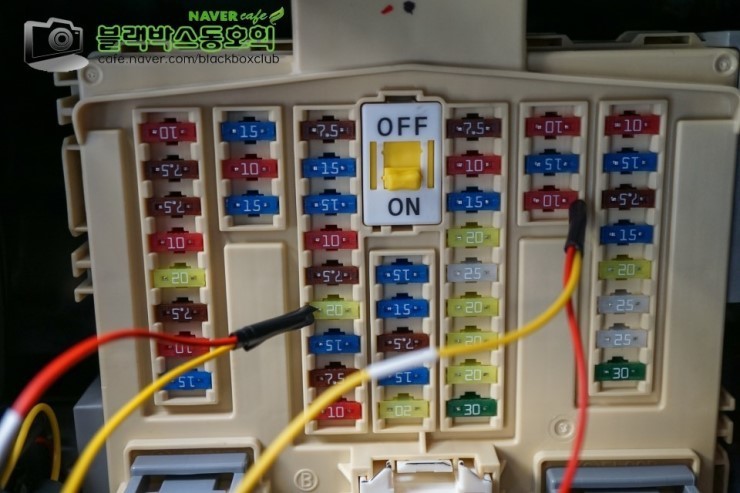

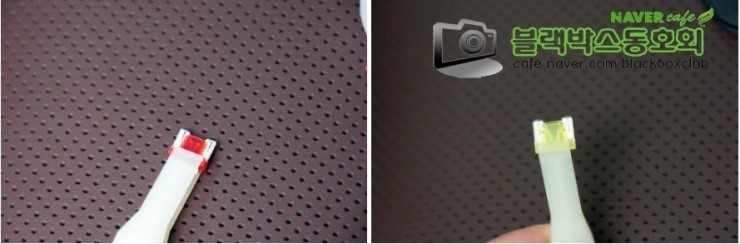

그리고 빼놓았던 퓨즈의 한쪽 다리에만 걸어서 다시 꼽아주시면 됩니다. 저는 기 장착된 블랙박스가 있어서 선이 두개죠;;;
그리고 기존 블랙박스랑 이글큐랑 배선의 색상이 달라서 요렇게 장착이 되었습니다;;

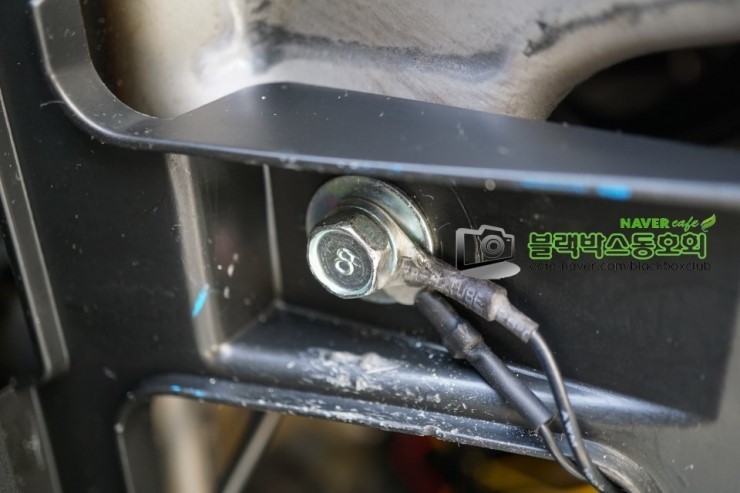

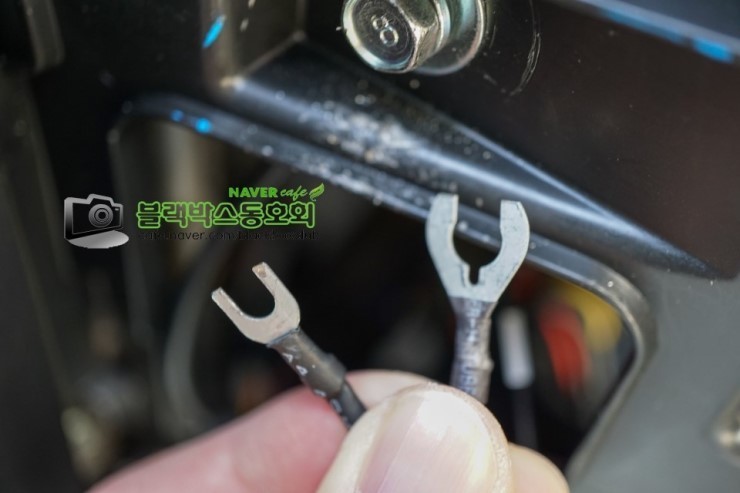

접지(GND)선은 차대랑 연결되는 볼트에 접지를 연결할거랍니다. 기존에 장착되어있던 것은 볼트와 크기가 맞지 않아
장착하기 불편했는데 이글큐의 접지선은 딱 맞게 되어있어 끼우기가 편했습니다.

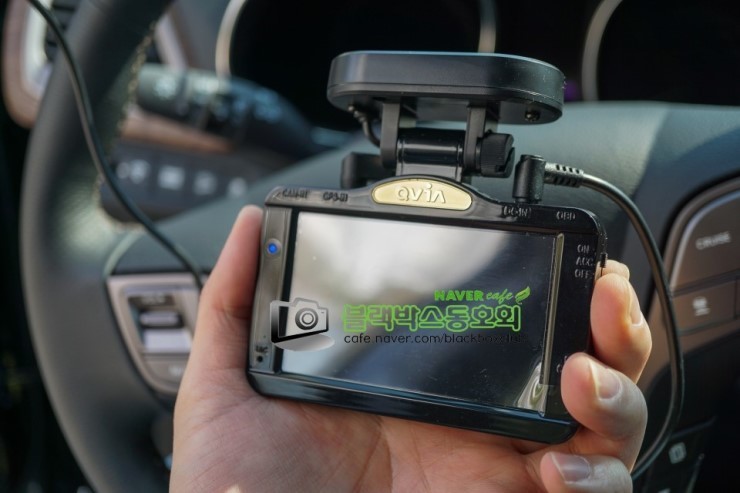

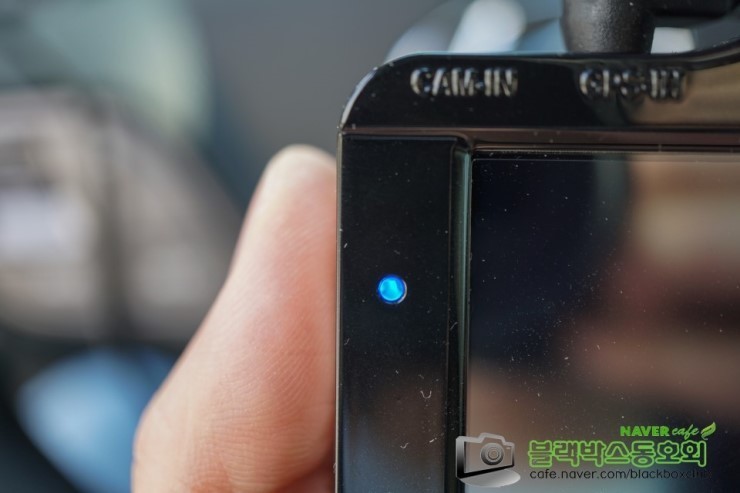

이제 선은 연결이 끝났으니 연결이 정상적으로 되었는지 블랙박스에 전원선을 넣어봤습니다. 동작 상태 LED에 파란불이 들어오는것을 확인할 수 있었습니다.

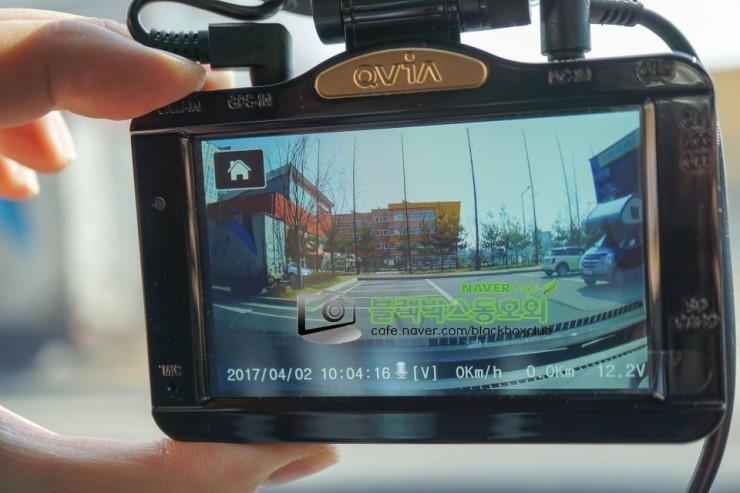

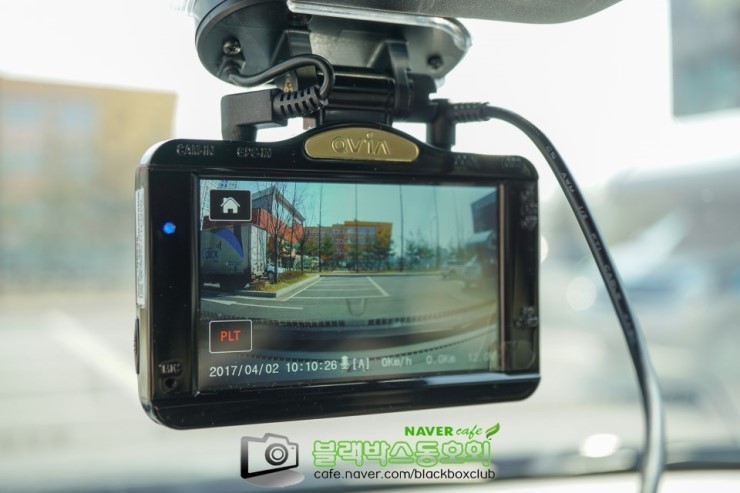

시동을 켜서 전면 블랙박스를 장착할 곳에 대 보았습니다. 영상이 잘 나오는 것을 확인하고 이제 양면테이프를 이용해 거치를
준비합니다.

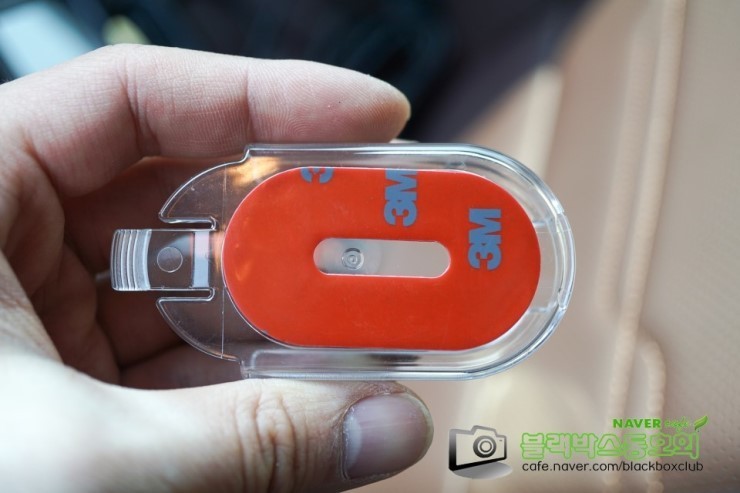

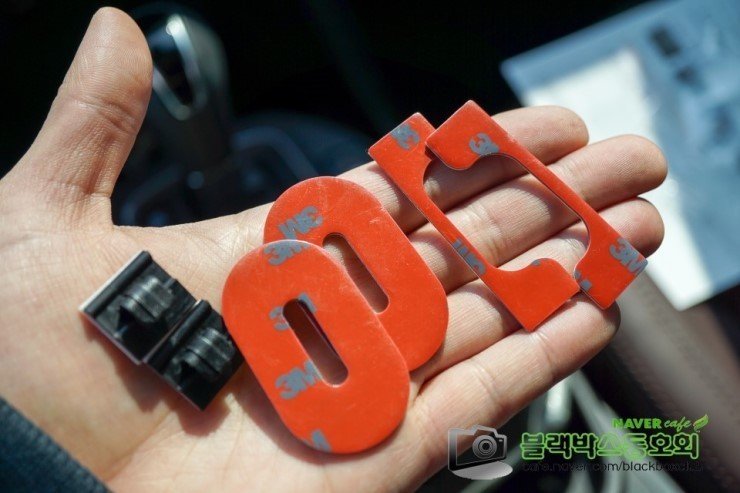

양면테이프가 두장씩 들어있어 실수로 잘 못 붙였을 경우 다시 자리 잡기에 좋은 것 같습니다.

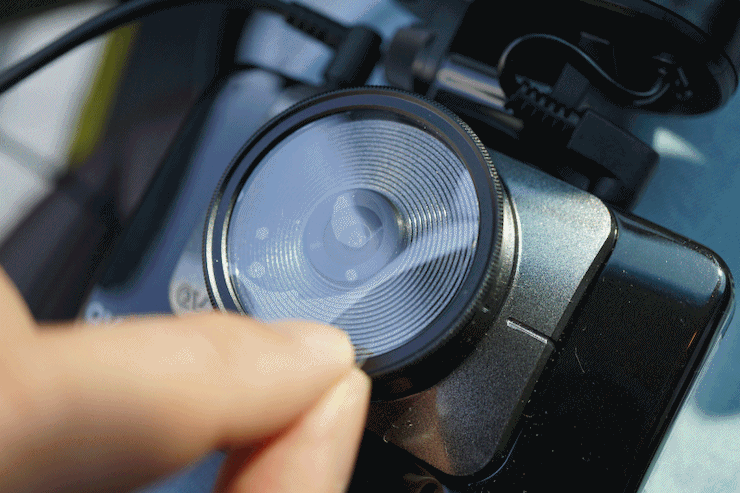

아참 장착하기 전에 렌즈보호 필름을 떼는걸 까먹지 마세요 ^^;
설치하고 나서 "이거 QHD라는데 화질이 왜이래?" 라는 생각이 드셨다면? 보호필름을 안떼셨을 겁니다
ㅡㅅ

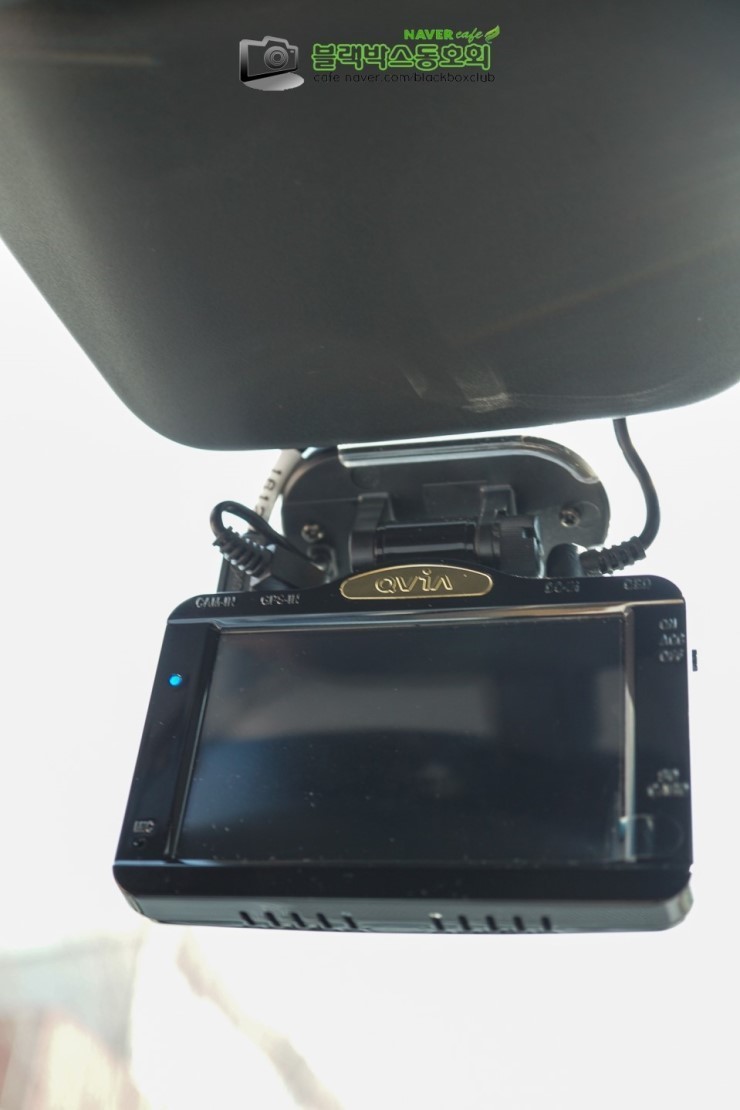

렌즈 보호필름도 떼고 양면테이프를 이용하여 거치대를 고정했습니다.

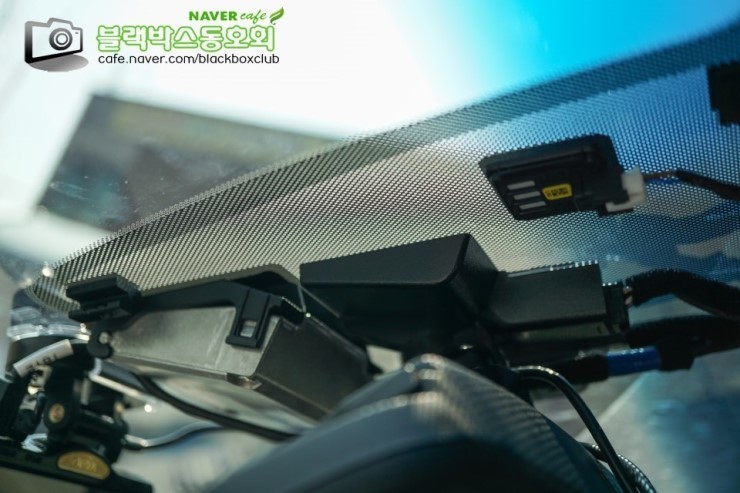

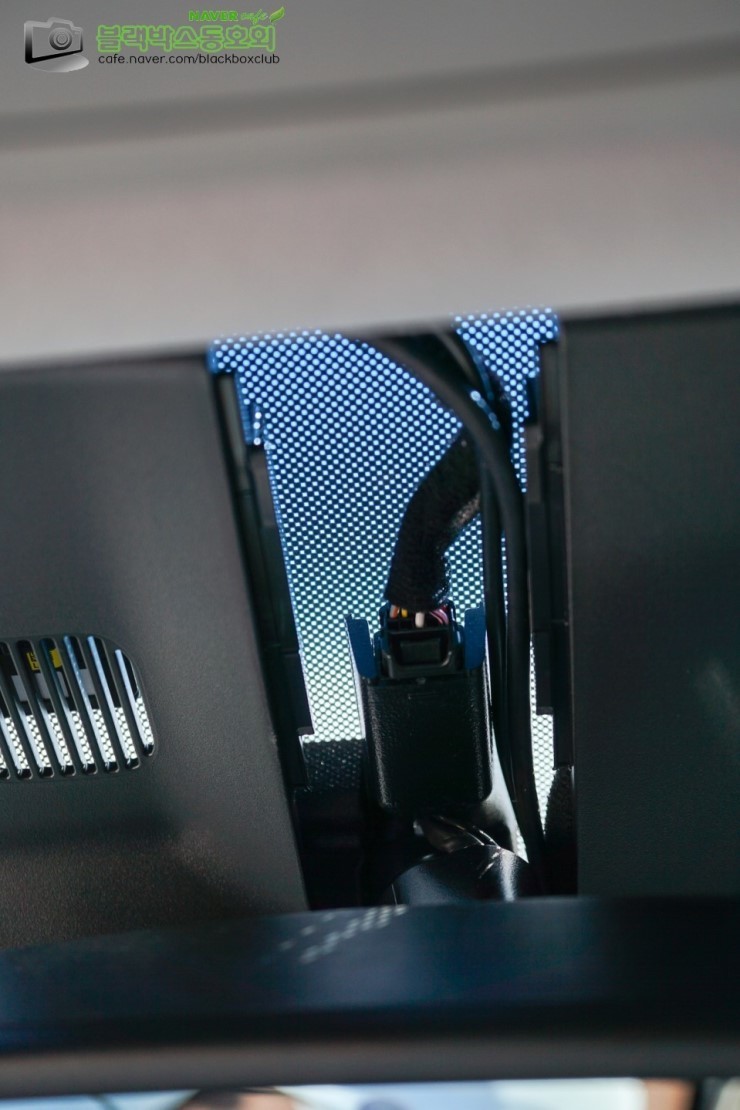

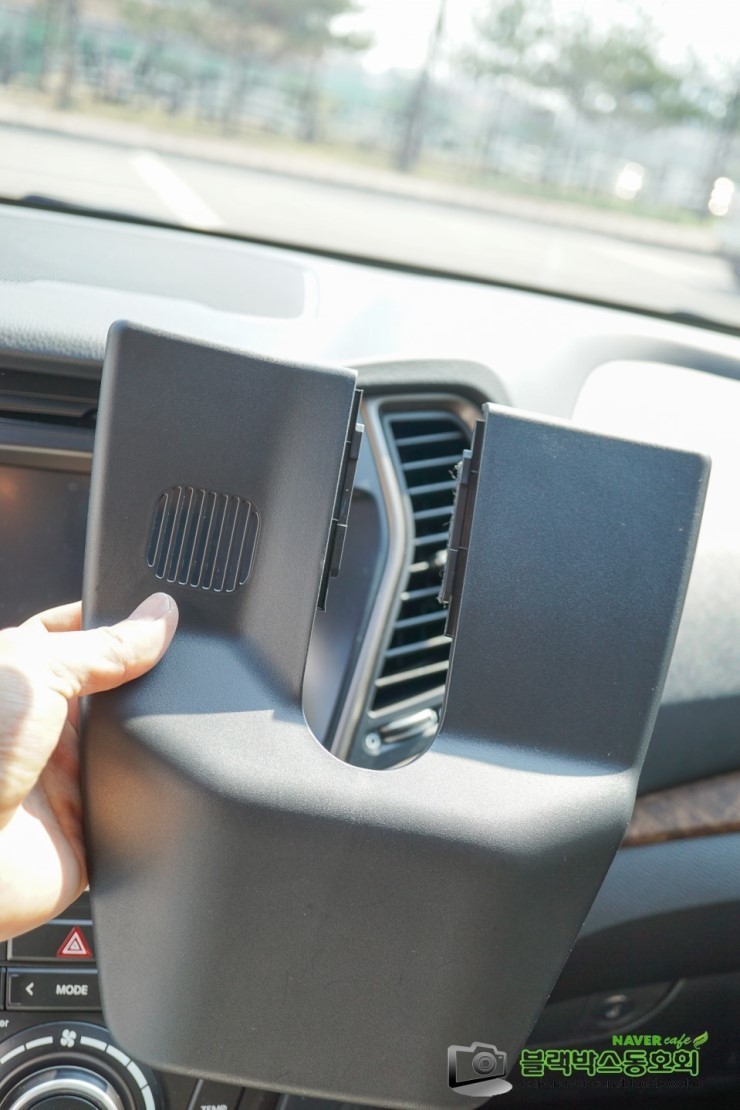

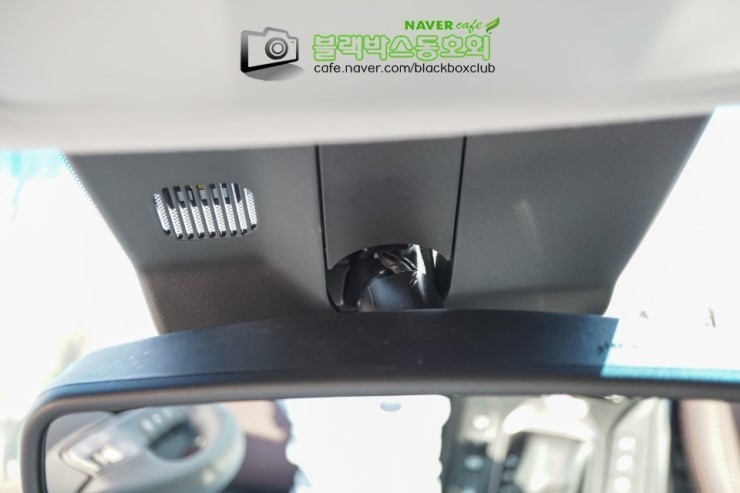

제 차는 전면에 센서류가 커버가 넘 아래까지 내려옵니다, ㄷㄷ



하지만 요 커버를 탈거하고 그 안에 배선을 넣으면 넘 깔끔해서 좋기도 합니다~

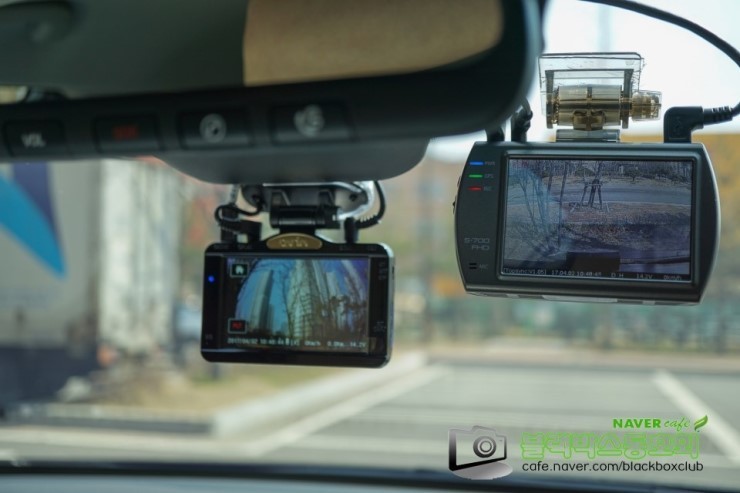

기존에 사용하던 블랙박스는 우측으로 쫒겨났지만;; 다정하게 투샷을 찍어봅니다.
큐비아 이글큐는 GPS가 거치대에 내장이라서 정말 좋은거 같아요. 완전 아이디어네요~
외장으로 GPS가 따로 있는 ㄴ제품들은 GPS 모듈 설치하고 선 작업까지의 과정이 더 필요하거든요.
선이 많아지면 그만큼 지저분해지구요~~
요기까지 따라오면 전면 블랙박스이 설치는 끝이 납니다!!
이제 후방 블랙박스를 설치해봐야겠죠? ^0^



후방 블랙박스 요렇게 전면 블랙박스에서 영상선을 후방까지 끌고 가면 됩니다. 따로 퓨즈박스를 거치거나 접지를 할 필요가 없어서 사실 선 작업이 전부라고 보시면 됩니다.

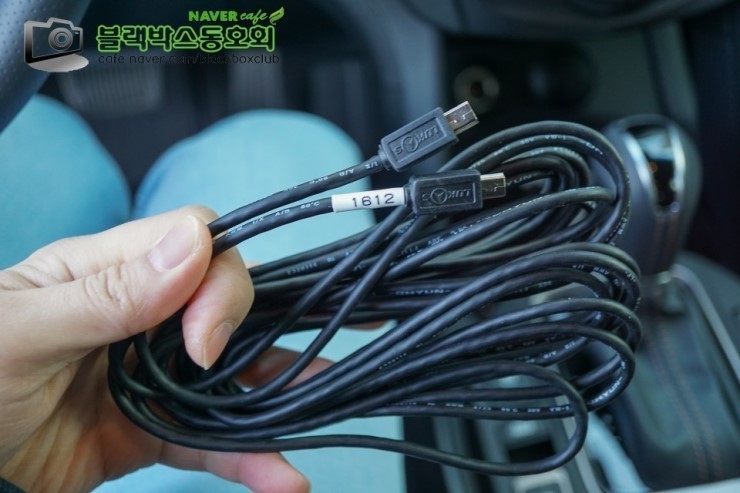

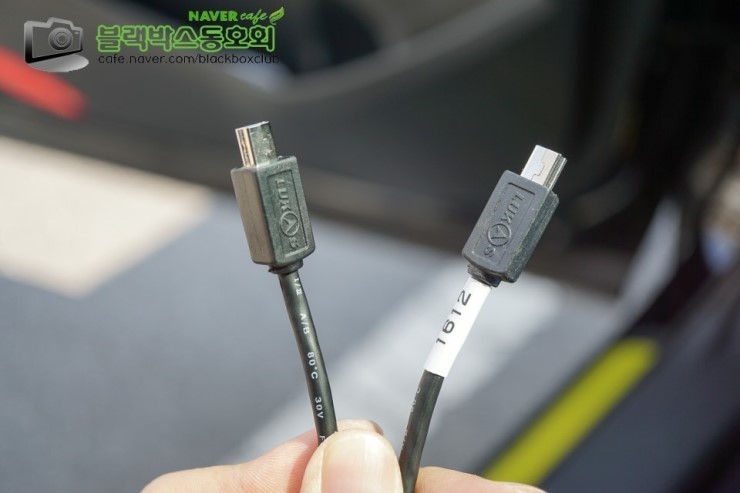

요게 후방 블랙박스의 전/후방 연결 케이블이예요. 하나는 전면 블랙박스에 CAM-IN이라고 적힌 영상 단자에 연결하고 하나는
후방카메라에 꽂아주시면 됩니다. 일단 전/후방 연결 케이블의 한쪽을 전면 블랙박스에 연결합니다.

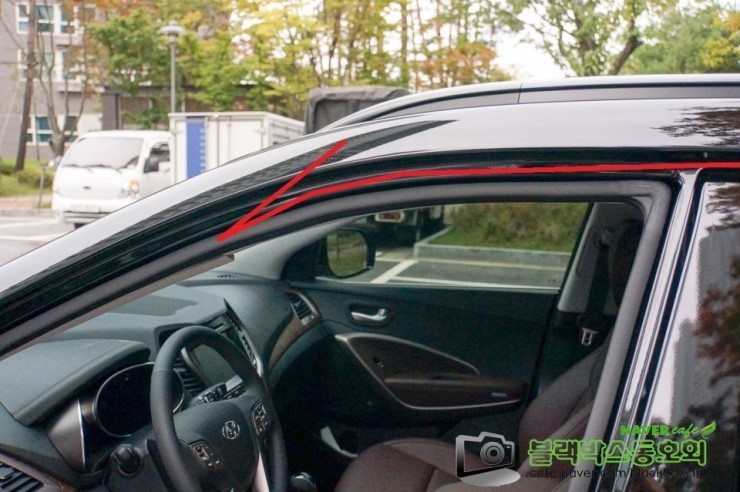

그리고 전/후방 연결 케이블을 A필러를 지나서 내장재 안쪽으로 쭉쭉 밀어서 이렇게 뒤쪽으로 넘겨 주세요.
B필러까지는 탈거하지 않고 내장재 안으로 쏙쏙 집어 넣기만하면 됩니다.

문제는 C필러부터!



깔끔하게 넘어가려면 요것들을 탈거해줘야 합니다.

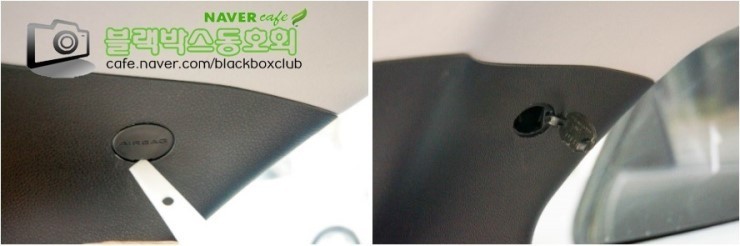

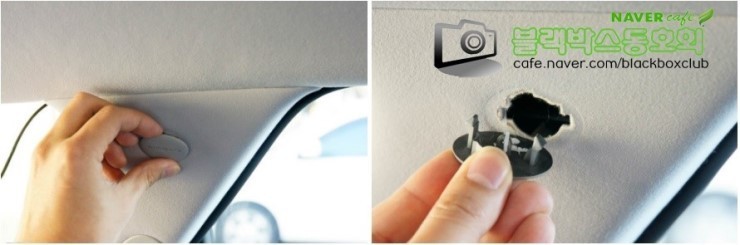

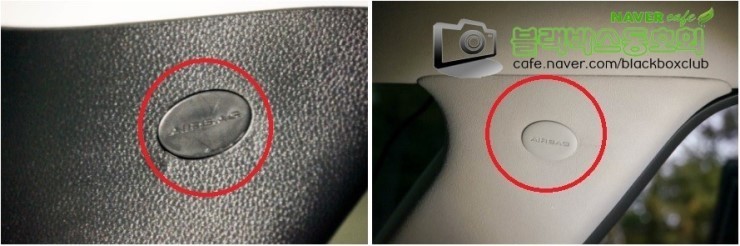

C필터에 있는 캡은 손으로 뽁하고 빠지구요.

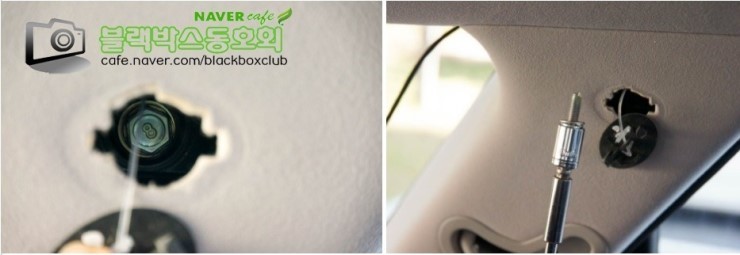

안에 들어있는 6각 볼트는 복스를 이용해서 뺴주세요~

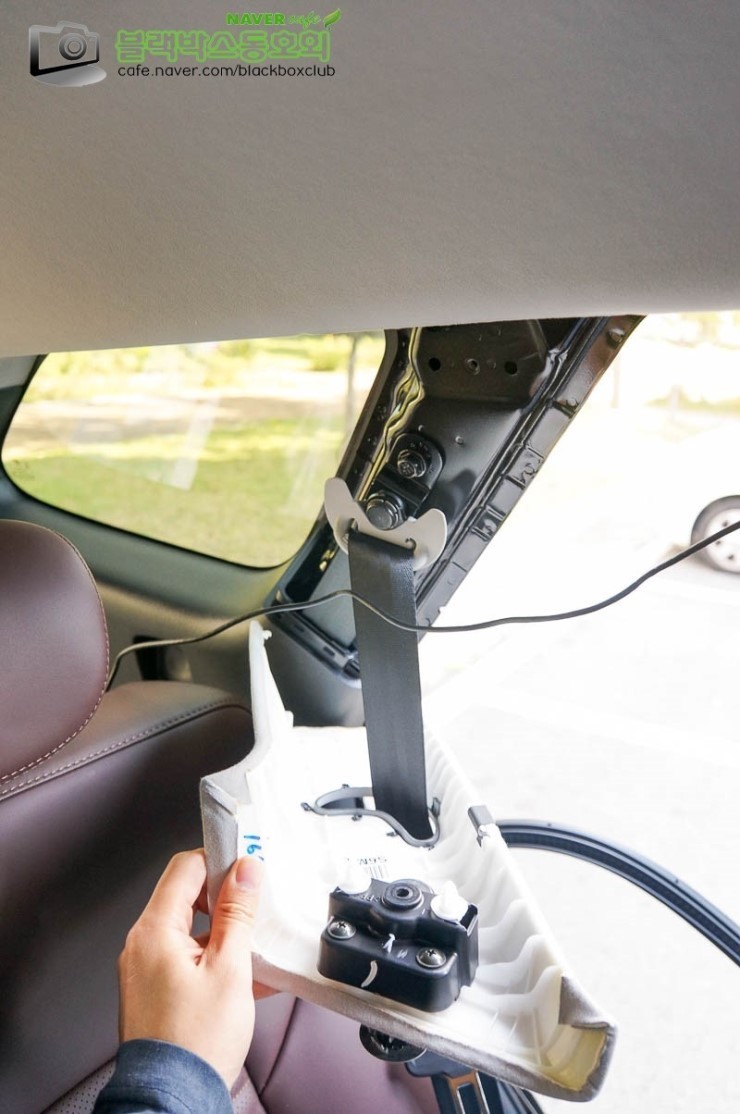

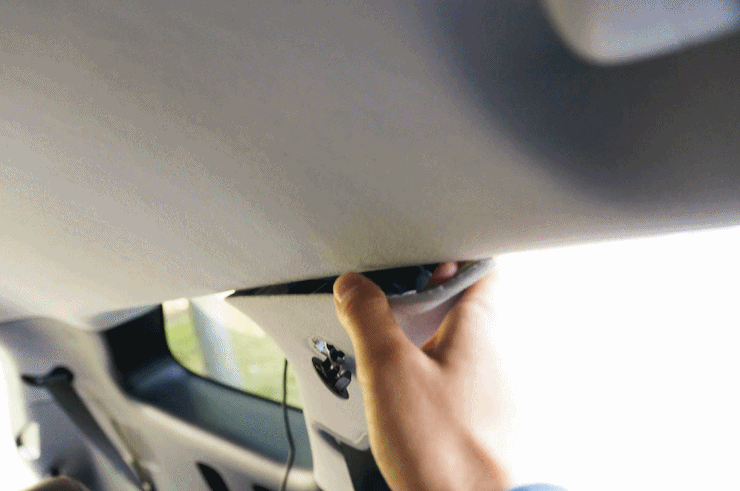

그리고 잡아당겨주시면 이렇게 빠져요~


뒤쪽도 헤라를 이용해서 오픈하시고 C필러처럼 동일하게 복스를 이용해 풀어서 공간을 만들어 줍니다.

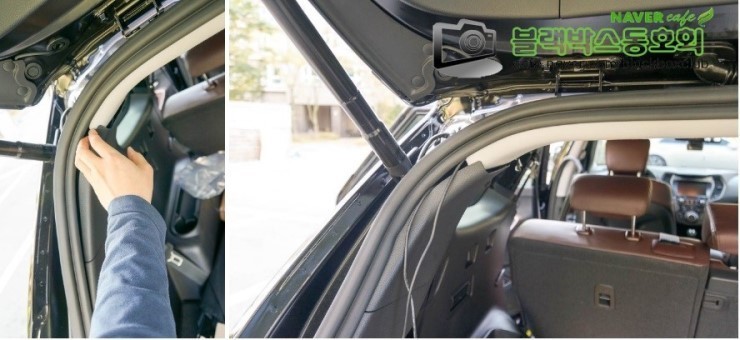

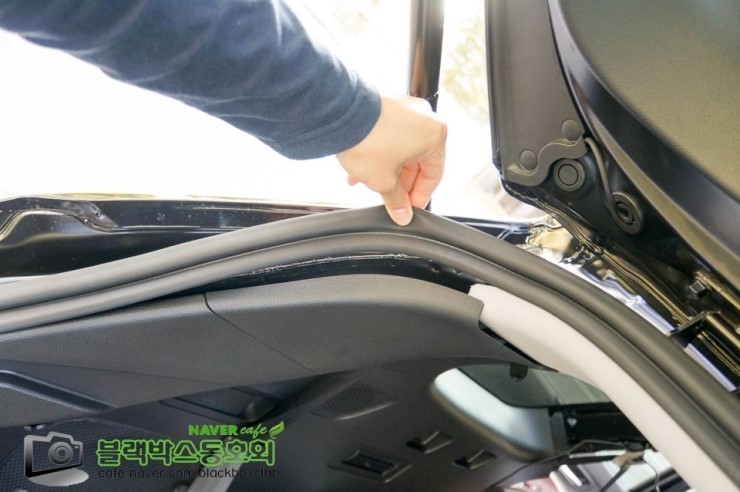

트렁크쪽 웨더스트립을 살짝 들어주세요.
여기에 타르 찐득이가 있어서 확 드시면 안됩니다.
꼭 살살 들어보세요~


그리고 배선을 이렇게 내장재쪽으로 넘겨주시면 되는데요.


바로 이렇게 연결하기 위해서입니다.

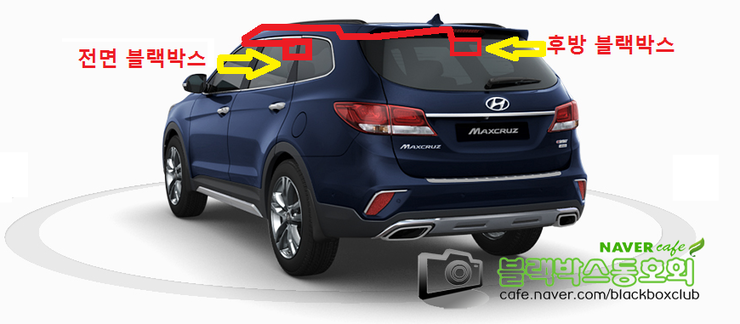

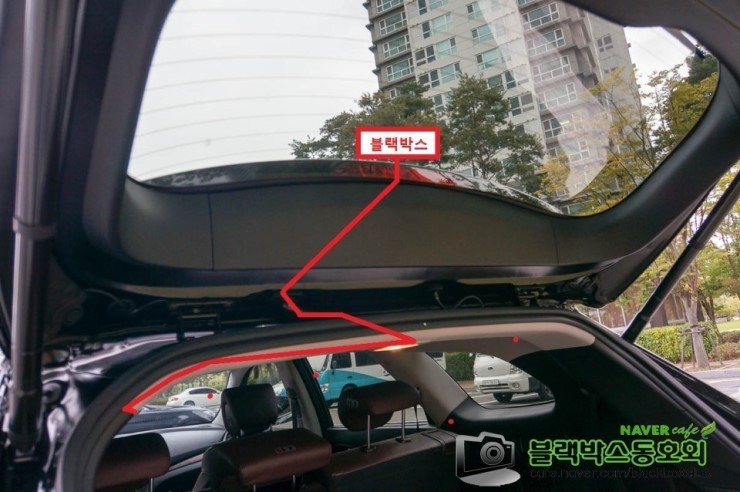

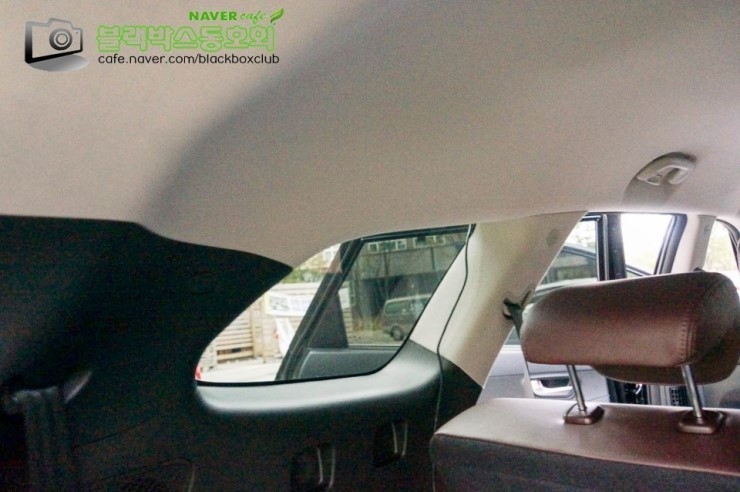

블랙박스는 저 트렁크 유리에 설치를 할거고 배선은 빨간색으로 표시한대로 넘어갈꺼예요~


요부분 명칭을 잘 모르겠어요 ㅎ

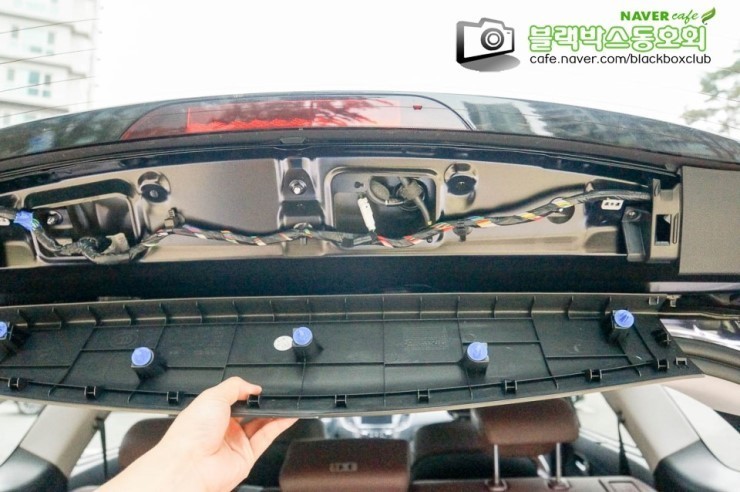

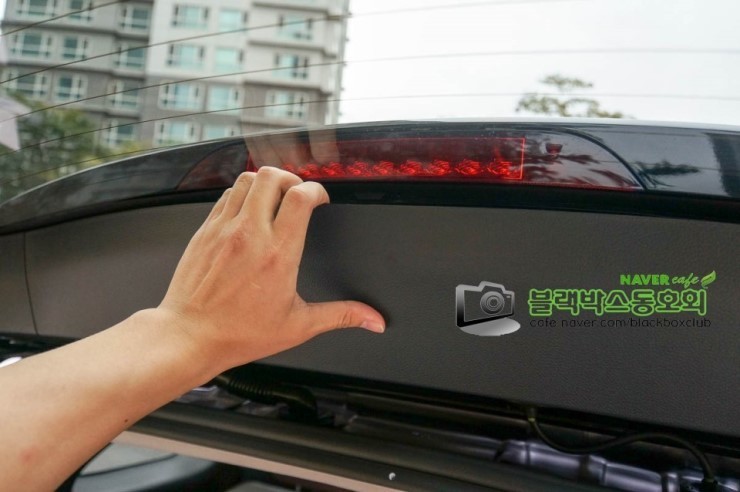

그냥 저처럼 손을 넣고
냐 차가 아니다 생각하고 확 뜯어주세요~


그럼 이렇게 탈거가 된답니다 ㅎ 이것도 처음에는 부러지는거 아닌가 싶지만 익숙해지면 누덤덤하게 뜯어요;;
왠만한 내장재로 쓰이는 플라스틱들 부품값 몇 천원 안하니까 과감해져도 괜찮습니다.
^0^

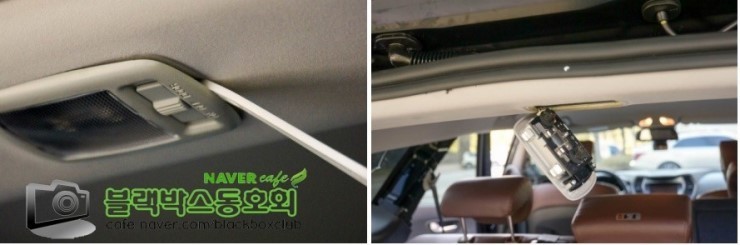

그 다음엔 헤라를 이용해서 트렁크 등 칼거를 해주세요.
아까 C필러에서 넘어온 배선을 트렁크등쪽으로 밀어주세요.


그 트렁크 등에 연결될 배선을 따라가면 이런게 나와요.

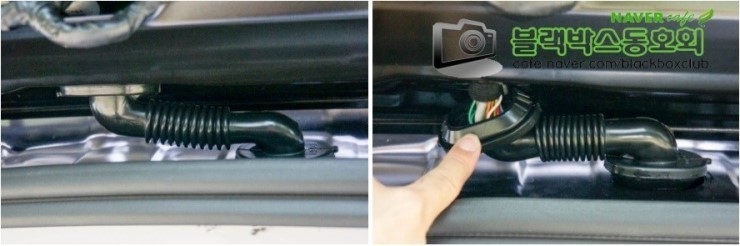

요 고무 부분도 양쪽다 빼주세요. 요기로 넘어가야 하거든요 ㅎ

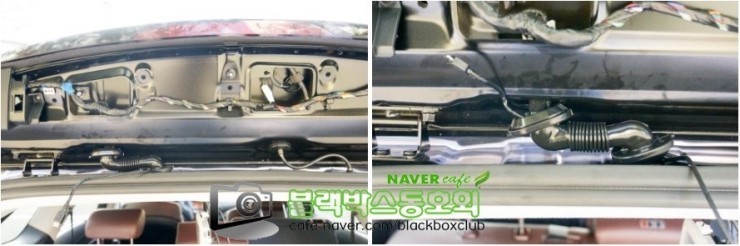

이 고무부분으로 케이블을 넣어서 통과시켜주세요. 마치 위 내시경 하는 느낌이네요...ㅎ

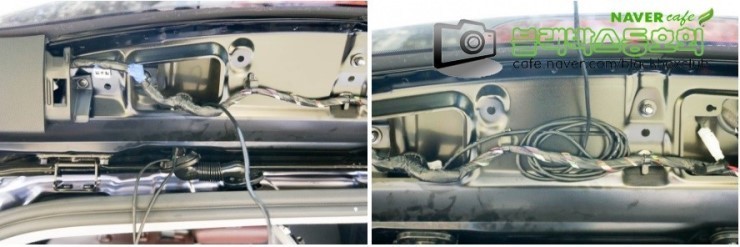

아까 내시경 통과하듯이 올라온 배선은 이렇게 길이를 맞추고 정리를 해서 테이핑 해주세요.
그리고 내시경(?) 고무는 원래 있던 자리로 뽁뽁 눌어서 맞춰주세요.

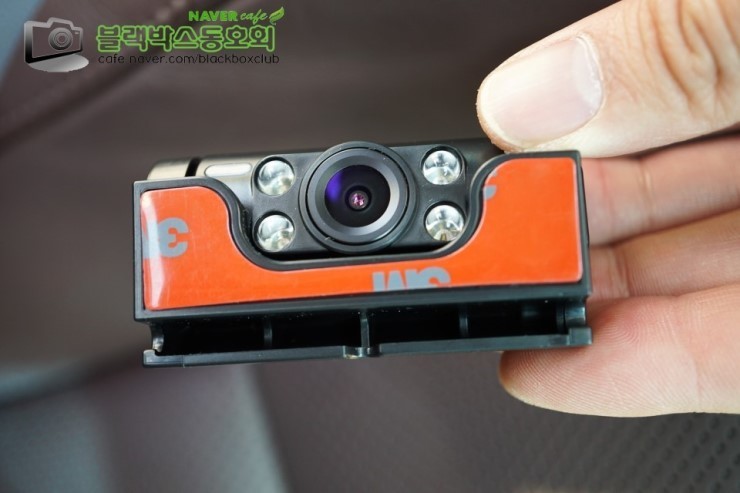

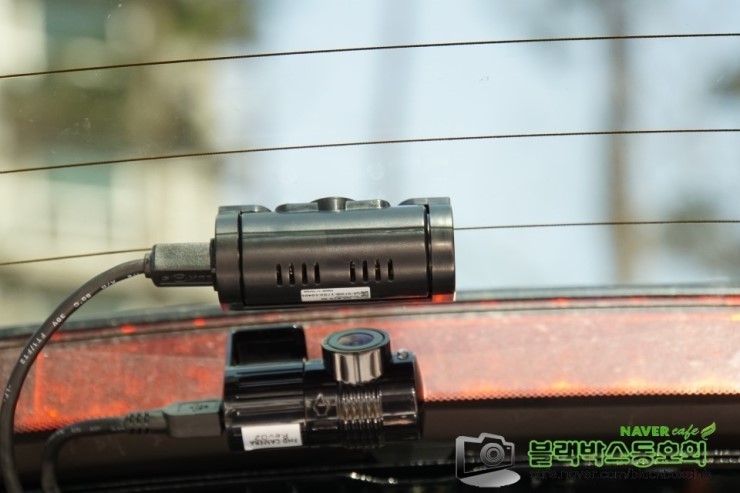

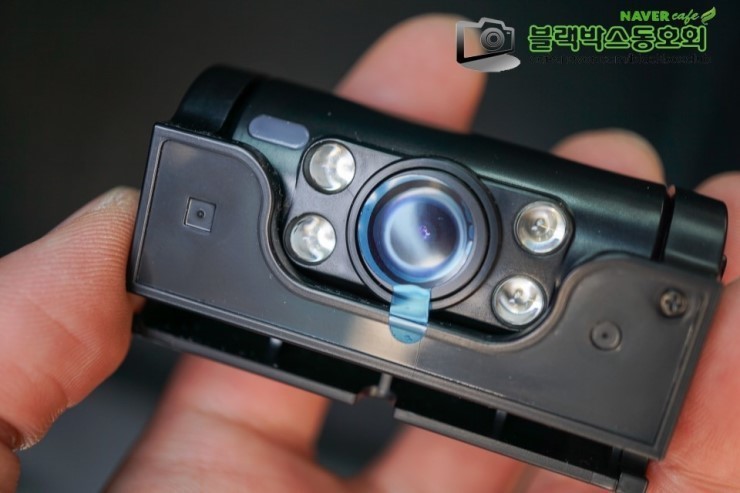

후방 블랙박스도 마찬가지로 렌즈 보호 필름을 제거하고 고정용 양면 테이프를 이용하여 뒷유리 중앙에 설치를 해주시면 됩니다.

저는 기존에 작창되어 있던 것과 함께;;
자 이제 블랙박스 화면을 보고 각도를 조절해주시면 정말 끝입니다.
큐비아 QHD 블랙박스 이글큐를 장착하면서 느낀점은 역시 큐알온텍은 블랙박스 제조의 역사가 깊은지라 설치하기 편하게 차량의 규격에 잘 맞는 부품들을 사용했다는 점과 전원 관리도 ACC와 ON/OFF로 사소한 것이지만 사용자 편의성에 세심한 노력을 기울이지 않았나 싶습니다.
사실 장착하고 테스트 드라이빙도 해서 영상도 있는데 오늘 포스팅은 장착기니까 요기까지만 올려보겠습니다 ^0^  QHD 쨍쨍한 화질보면 깜놀할까봐서요~~

이상 에드워드였습니다.


이 글은 블랙박스 동호회 체험단에 선정되신 분이 직접 작성한 리뷰 입니다.
