[큐비아 이글-Q(Eagle-Q) - 부들이 님]설치 및 조감 리뷰_블랙박스 동호회
루카스 큐비아
2017-03-31 14:28:05

 오늘은 설치와 제품에 대한 조감을 해보고자 한다.
며칠간 봄의 전령인 벚꽃이 화사한 자태를 드러내려는 차에
오락가락하는 봄비는 분명 아름다운 여인의 시샘과 같다.
실내 주차장이 없는 편에 마땅히 작업할 곳도 없고
이런 저런 일들이 작업을 더디게 하여 진행이 늦은점 양해를 구하며 ...

가장 기본이며 중요한 배선 점검 및 연결 순서 ...



◐ 배선의 기본을 알아두자.

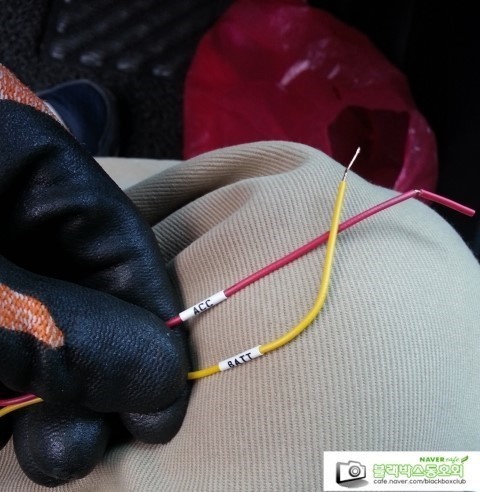

블랙박스를 설치할 때 선은 세가지, ACC,
◐▣B+, GN(접지선) 이렇게 구분할 수 있다.



*ACC란 악세사리라고 하여 자동차에 장착된 악세사리에 전원을 공급하는 역할을 하는 것.
오디오, 시계, 시거잭 등에 전원을 공급하며 키를 1단만 돌렸을 때도 작동되는 기기들이다.

*GND(grounding cable)란, 접지선을 말하며 접지해야 할 단자와 대지에 매설된 접지봉, 접지판 등의
접지극과를 접속시키기 위한 전선이며, 피복되어 있는 것은, 다른 선과 색 구분(통상 녹색)되어 있다. 블랙박스의 경우 검은색선이 주다.


*B+는 위의 단계에 전원을 공급하기 위하여 항상(상시) 들어와 있는 전원이다. 메모리 전동시트, 트렁크, 비상등, 파워 아웃렛 등이다.

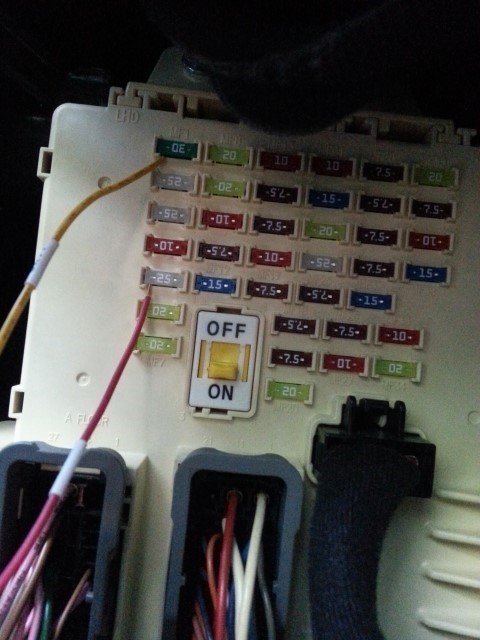

◐여기에서 ACC는 빨간색선 악세사리 선으로 키온(key on) 상태일 때
전원이 흐르기에 원도우 퓨즈에 연결, B+(상시)는 노란색 선,
항상 흐르는 상시선이기에 전동시트에 연결하였다. (색상은 제조사에 따라
다르므로 스티커를 확인할 것)

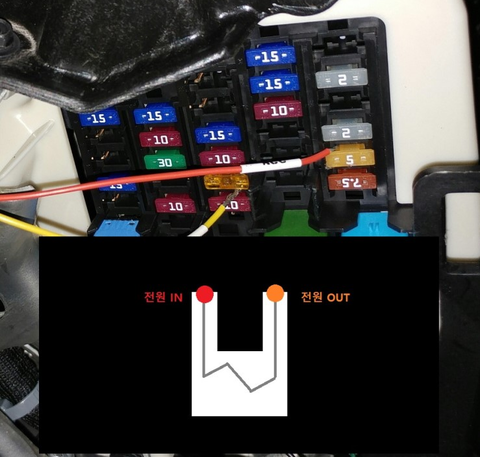

여기서 주의할 점은 퓨즈를 보면 두가닥으로 나누어진다.
한쪽으로 전기가 들어와 다른쪽으로 나간다. 그렇다면 어디 연결해야 할까?

물론 혹자는 차체가 (-)이기에 퓨즈는 (+)이므로 둘 중 아무 곳에 연결해도 문제 없다 한다.
허나 퓨즈의 구조를 보면 한쪽으로 전류다 들어오는 쪽이 있고 나가는 쪽이 있다.


퓨즈의 구조를 알면 들어오는 쪽 대신 전기가 나가는 쪽에 배선을 연결해야
문제가 생겨도 블랙박스가 데미지(damage)를 입지 않는 원리 아닌가.

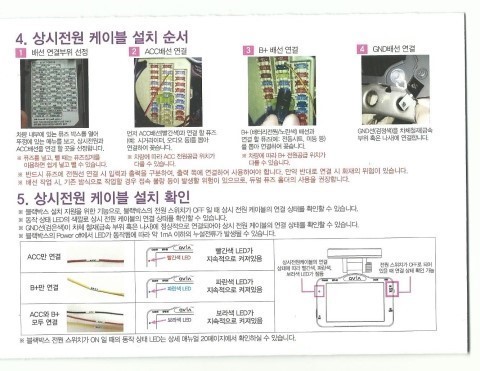

◐아래 그림은 설명서 상시전 설치 순서로 참고 하시기 바란다.

◐이제는 제품을 해 보자.

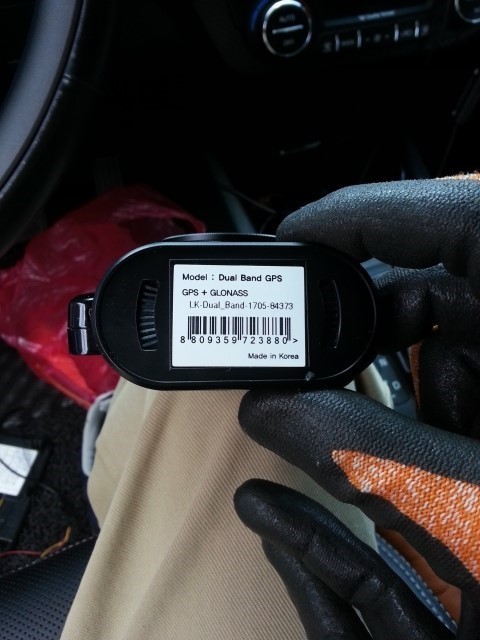

◐타 제품과 달리 루카스 제품은 GPS 일체형이다.

제품의 특징 중 하나로 차별화 되었다고 볼 수 있다.

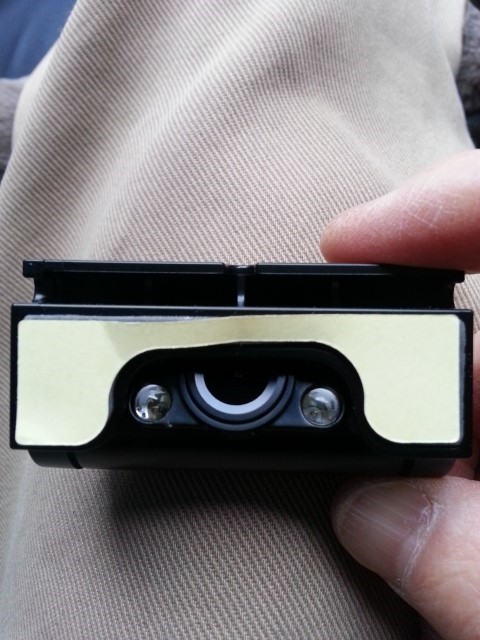

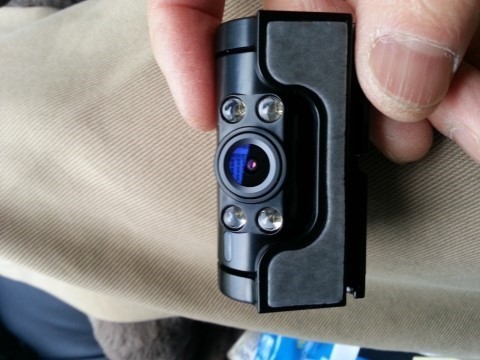

◐후방 카메라(적외선 랜즈 4개), 상하 조절이 가능하다. 외장형도 있다.

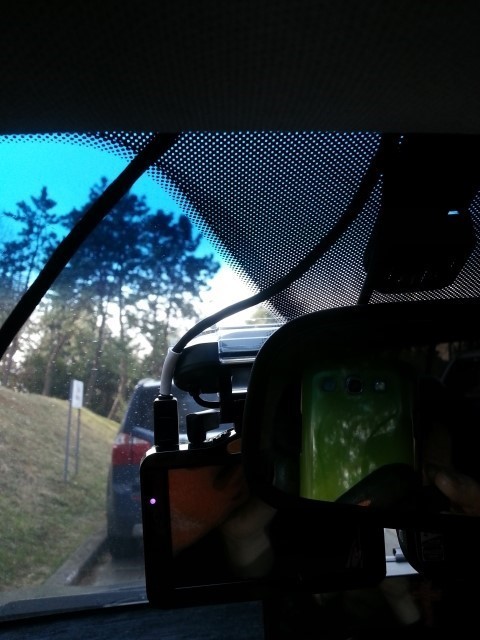

설치할 곳 선정 ... 현재 차내에는 6대의 블랙박스(전후방)가 설치되어 있다.

한번은 어떤 여성분이 자해 공갈단으로 등장하는 경험으로 후방 내부에서
전방으로 전체를 녹화할 수 있게 원채널을 설치, 두번째는 초등학교 어린이가

주차중인 상태에서 돌맹이로 차에 충격을 가하는 장면을 목격하고 예방하는 차원에서
이미테이션 제품 설치, 이번 체험단 선정으로 설치, 마치 메달을 목에 건듯 포스가 제법이다.

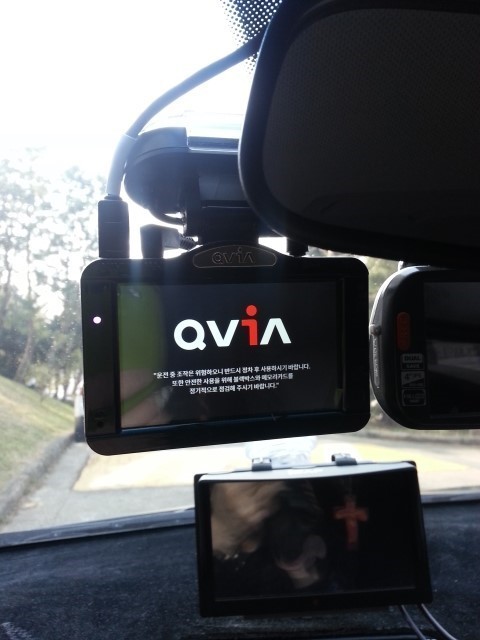

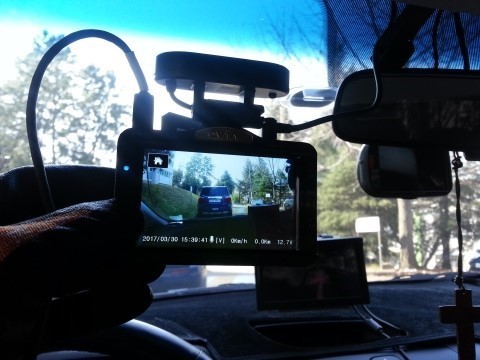

◐전원 확인 장면

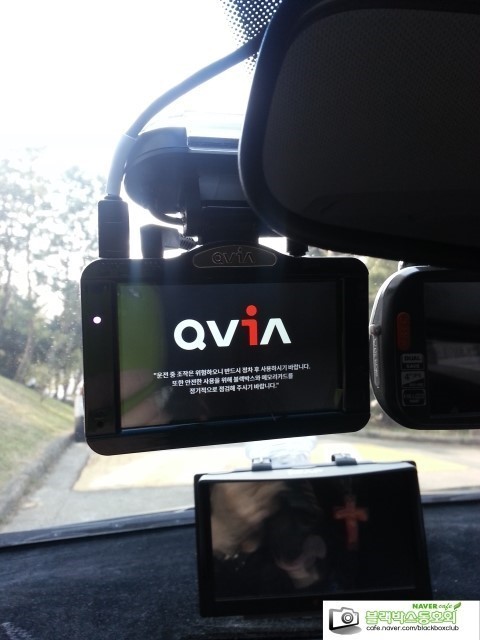

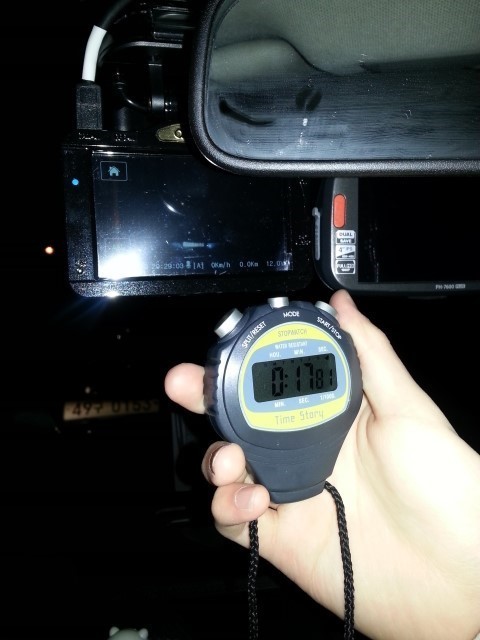

◐부팅장면 ... (약 17초 정도 ...)
다시 한번 확인이 필요하며 부팅 속도에 대한 자료를 찾아봐야겠다.

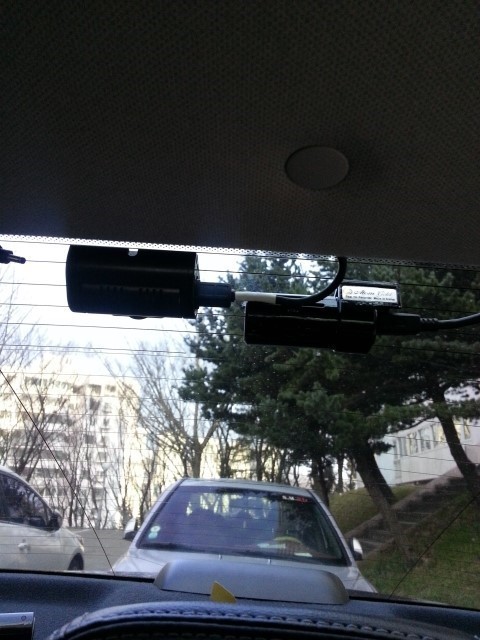

◐후방 (적외선) 카메라 설치(옆에는 체험단 모집했던 H사 제품)

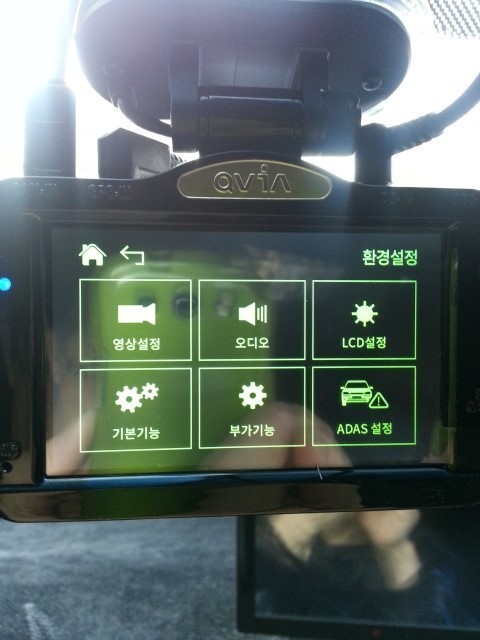

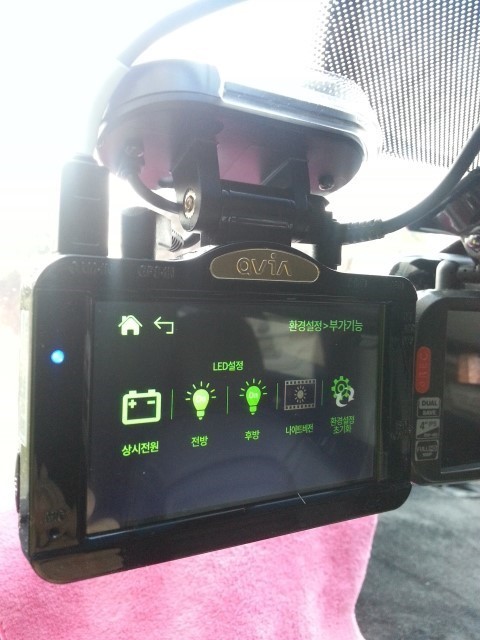

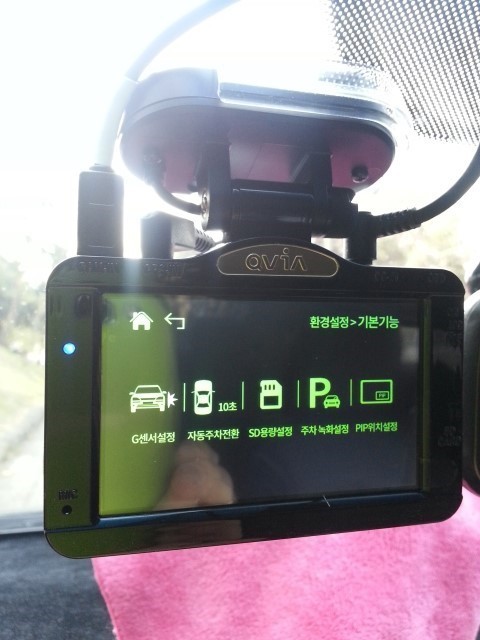

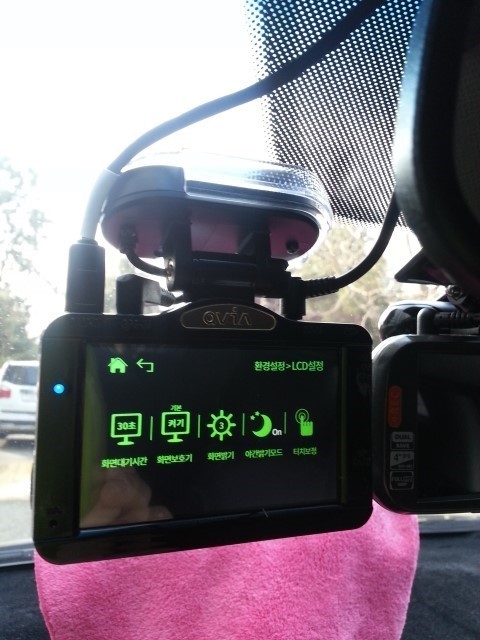

◐환경설정에는 어떤 부분을 조정할 수 있는지 살펴보자.


◐세세한 조정을 통해 본 제품과 내게 맞는 환경을 설정한다면

 최적의 기능을 사용하여 즐거운 드라이버를 할 수 있을 것 같다.

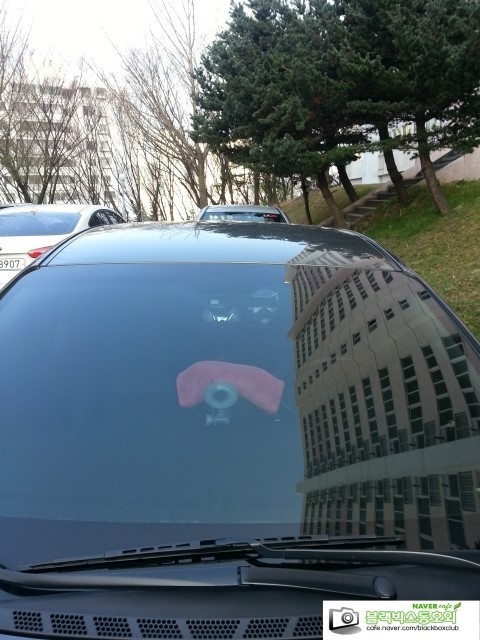

외관에서 보 모습 ...


▣본 체험기는 네이버 블랙박스 동호회와 루카스 큐비아 의 지원으로 작성되었다.


이 글은 블랙박스 동호회 체험단에 선정되신 분이 직접 작성한 리뷰 입니다.
