[큐비아 이글-Q(Eagle-Q) - 영화배우 님]장착기 리뷰_블랙박스 동호회
루카스 큐비아
2017-03-31 14:07:42

                     큐알온텍 Eagle-Q 제품을 차량에 장착해 보겠습니다
                         차량은 그랜드스타렉스5밴 수동6단 입니다
우선 블랙박스를 어느곳에 장착해야 가장 효과적으로 사용할수 있을까 생각을 해보겠지요?

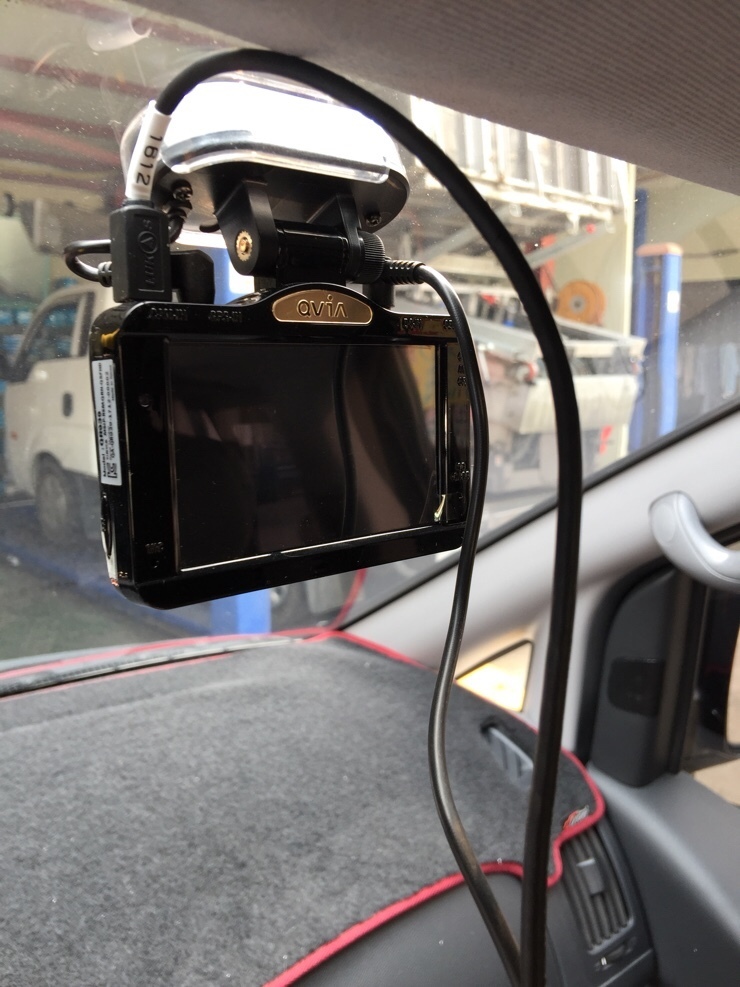

             정 중앙에 장착하려다 너무 시야를 가릴것 같아서 우측으로 이동했습니다
                      (GPS 가 내장이 되어있어서 약간 밑으로 내려오네요)

                                    우측이 전원선입니다
                            저는 좌측으로 전원선을 매립하려 합니다

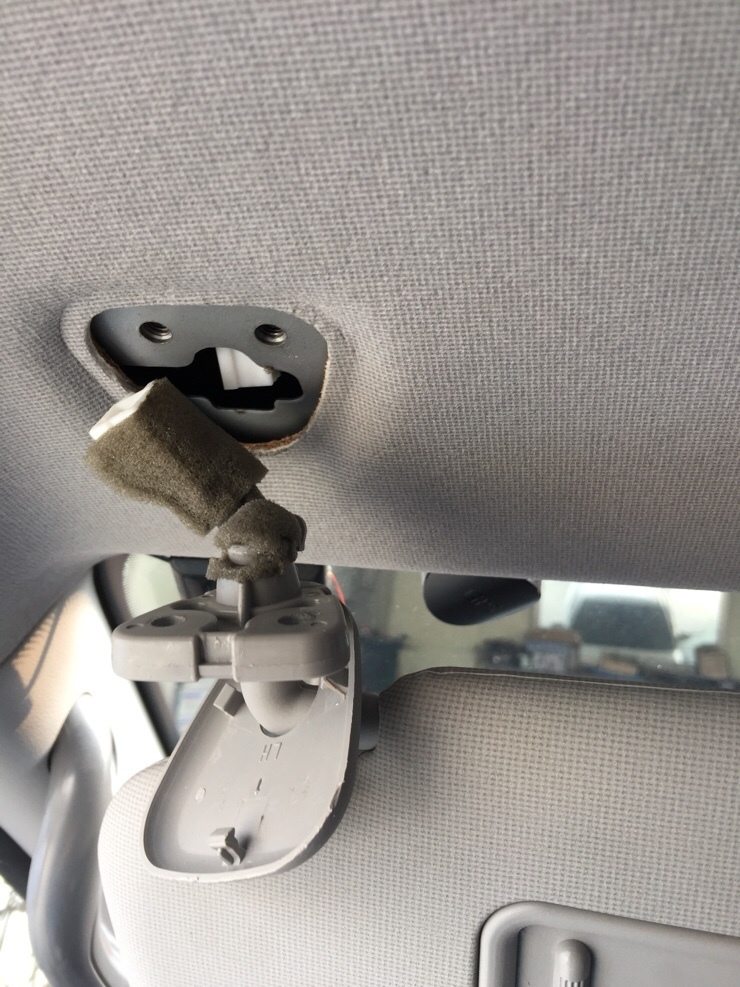

                    선바이저를 분리시켜야 손쉽게 매립할수가 있습니다

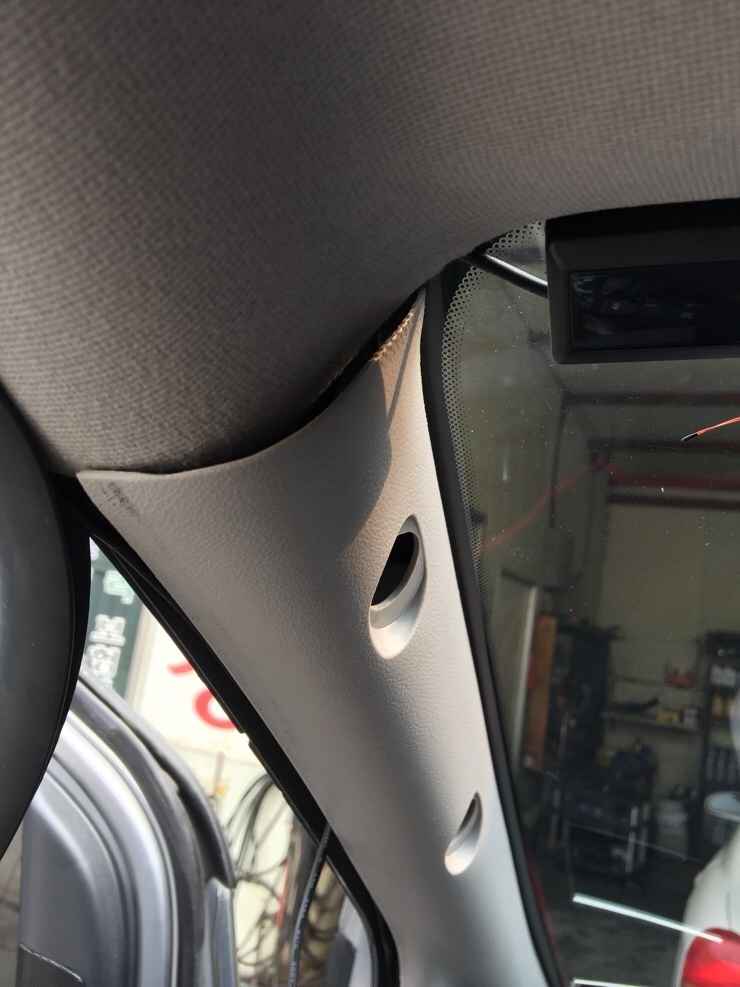

                    A필러 속으로 집어넣기위해 손잡이까지 탈거하였습니다

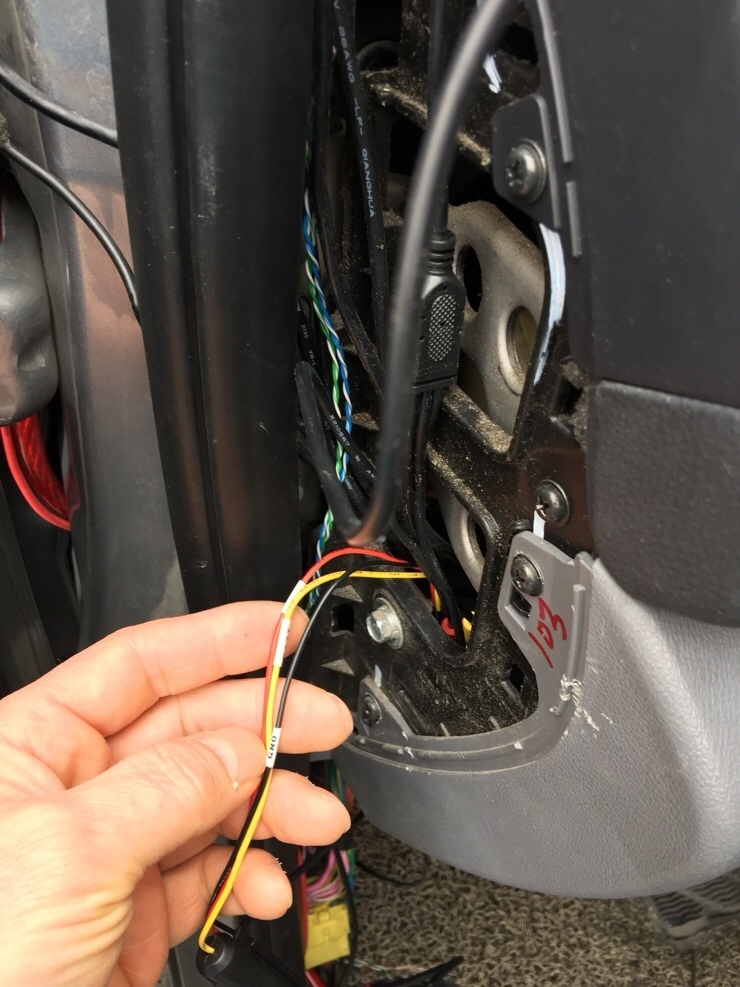

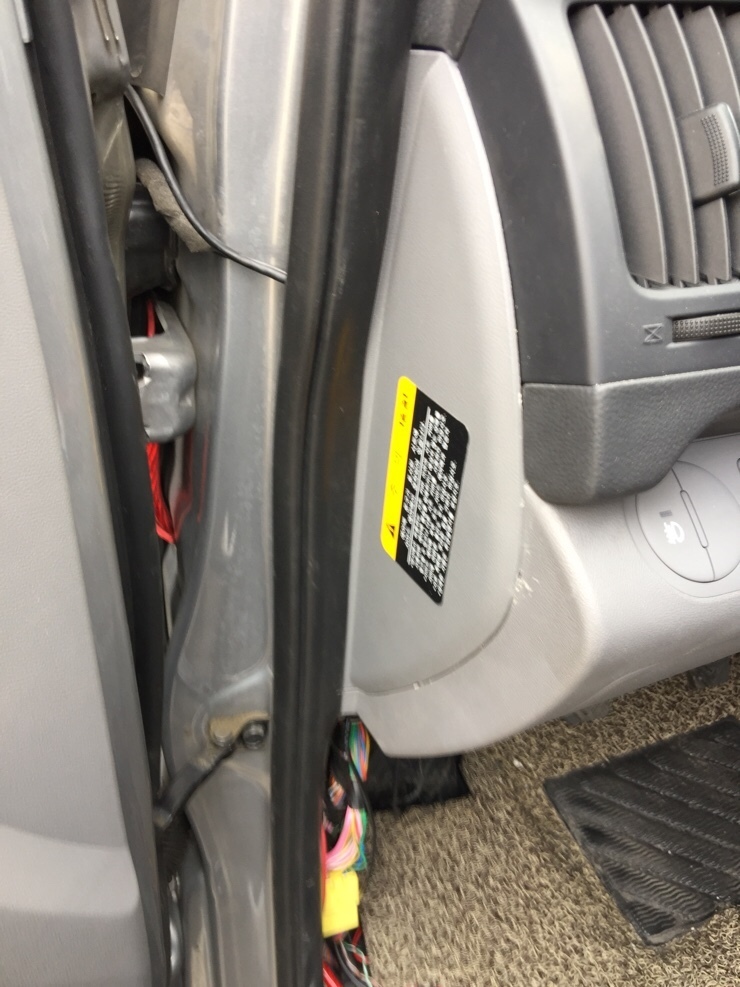

                          휴즈박스 밑부분으로 집어넣습니다

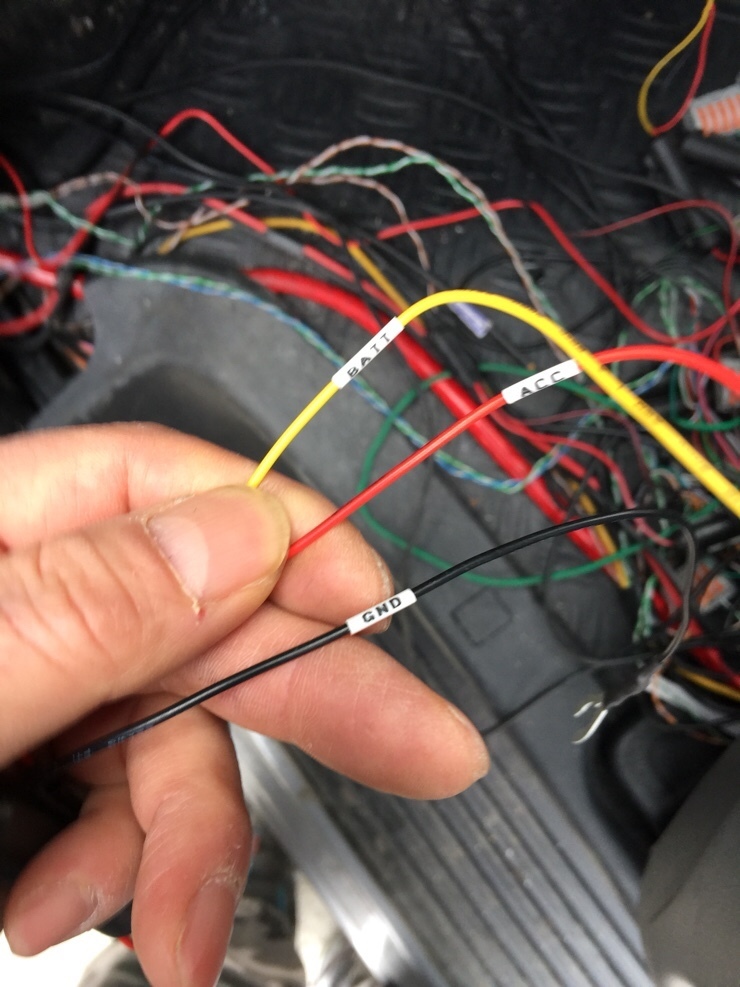

                   배선은 B+, Acc ,GND 세가닥이며 제각각 역할이 있지요
                      B+ 는 항상 전원이 들어오는 배선 입니다
                    Acc 는 주행과 주차를 알려주는 신호등 역활 합니다
                                  GND는 차량접지입니다


                 차량접지를 대충하면 블랙박스가 무한재부팅할수가 있습니다
                         (제가 처음 장착할때 겪은 경험담 입니다)



                  저는 휴즈홀더에 연결하지않고 보조베터리에 연결하기위해서

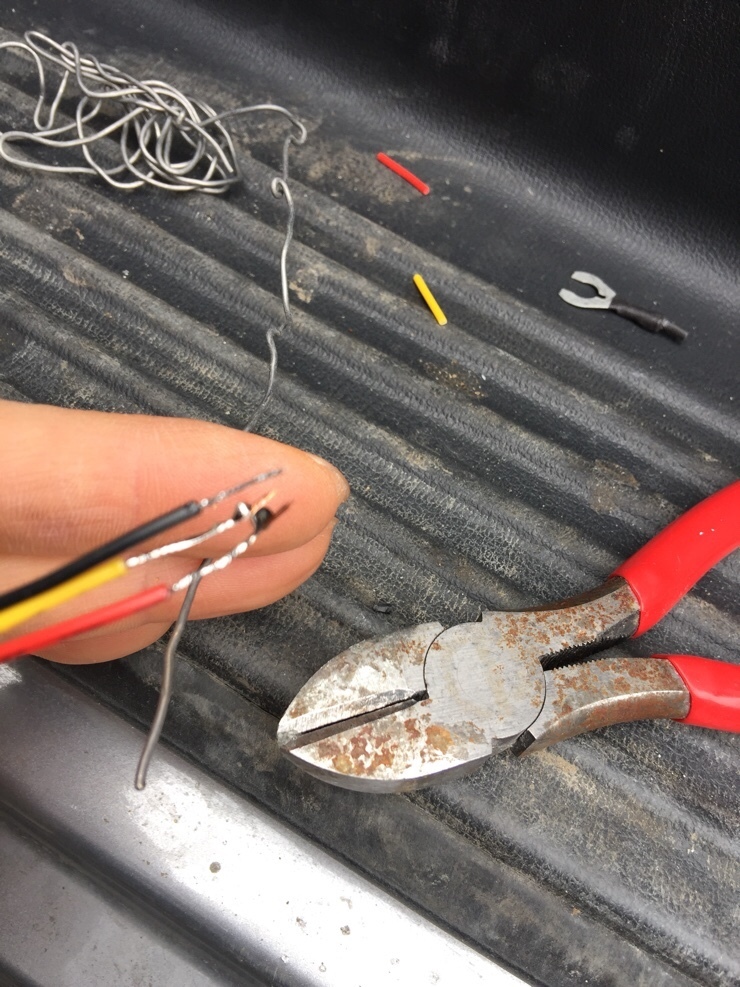

                      배선에 납을 먹인후 콘넥터에 꼽아서 사용을 합니다

                                      이렇게 마무리가 되었습니다



                               다음은 후방카메라배선을 연결 합니다

                             후방카메라 배선은 앞뒤 구분없이 사용하시면 됩니다.
                      전원선과 후방카메라 배선은 기존 루카스제품과 호환이 되기때문에
                    기변을 생각 하신다면 본체와 후방카메라만 교체해서 사용하시면 됩니다.

                      룸미러 우측으로 장착하였기때문에 배선은 우측으로 돌아야 합니다

                           (좌측으로돌면 배선이 짧아서 재작업해야 합니다)

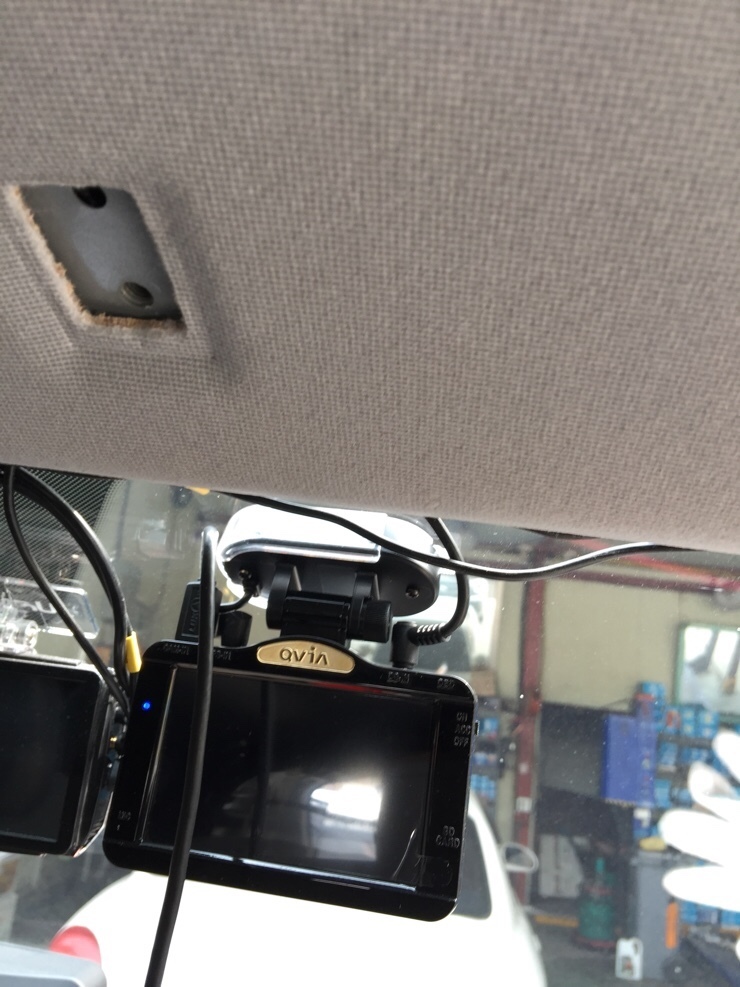

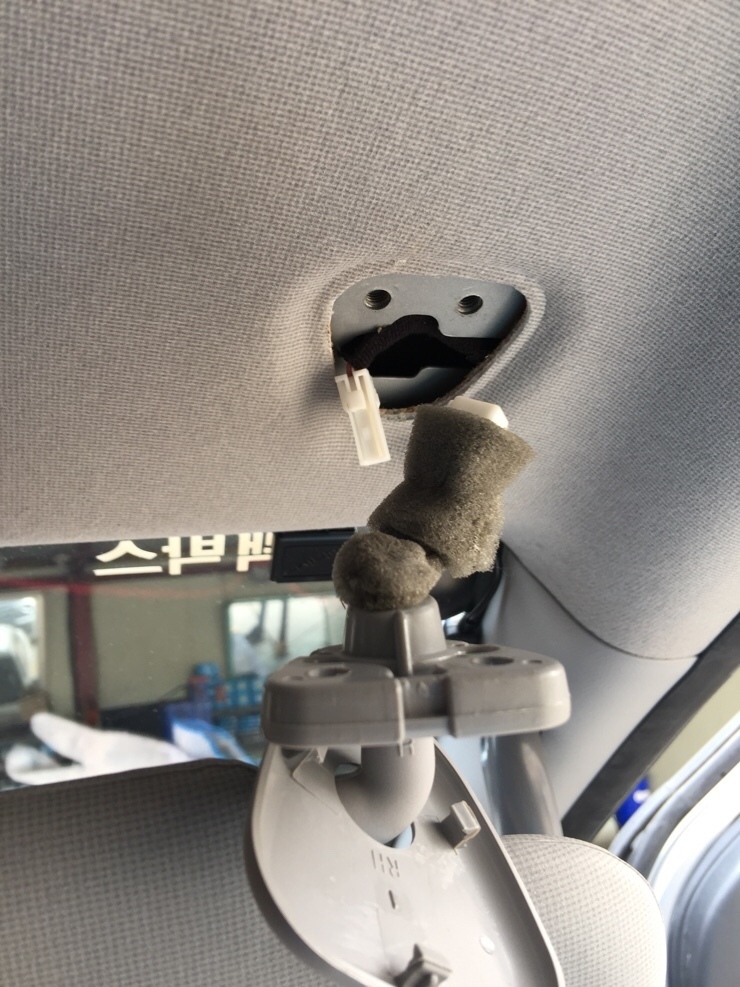

                                  우측 선바이저를 탈거후



                                            손잡이마저 빼냅니다

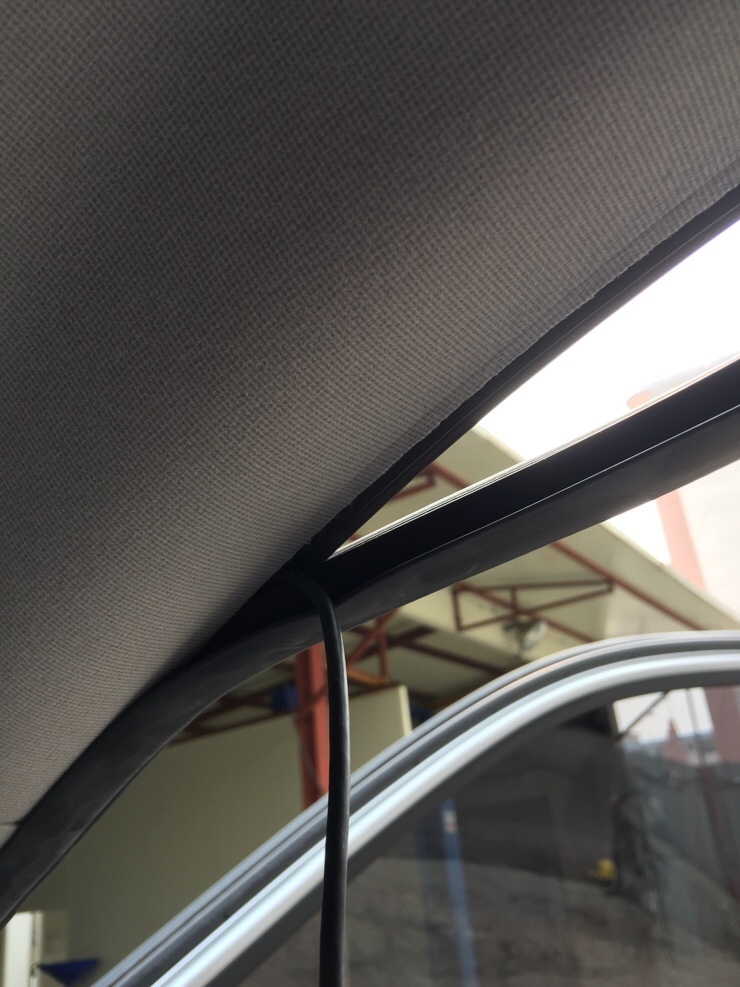

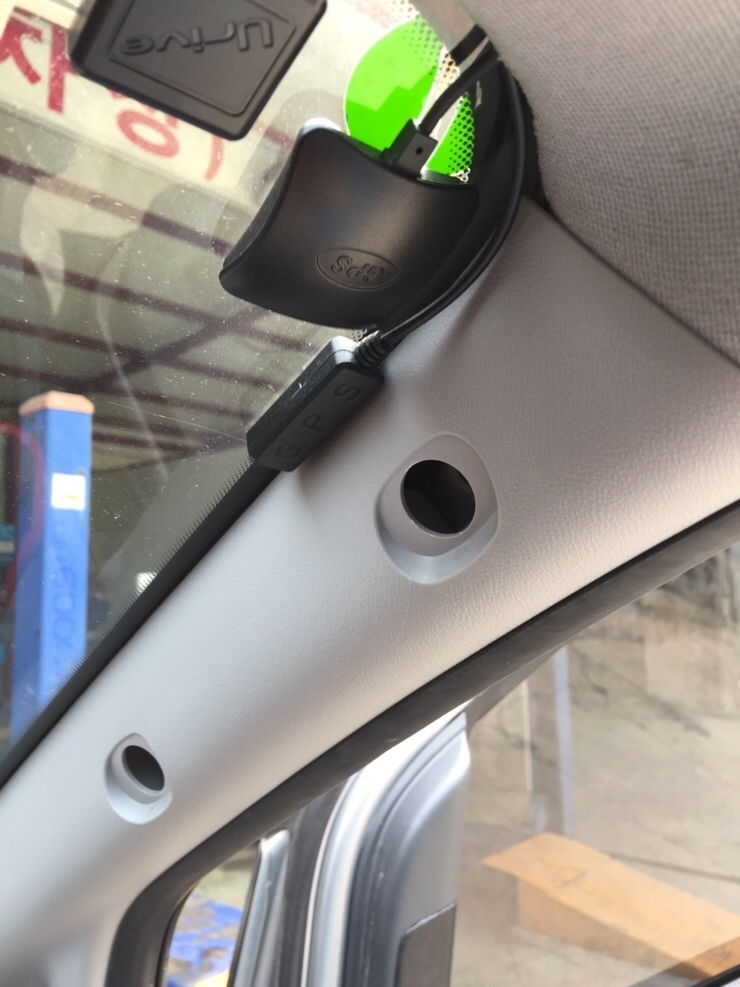

                     이렇게 틈사이로 집어넣어주며 후방까지 이동 합니다

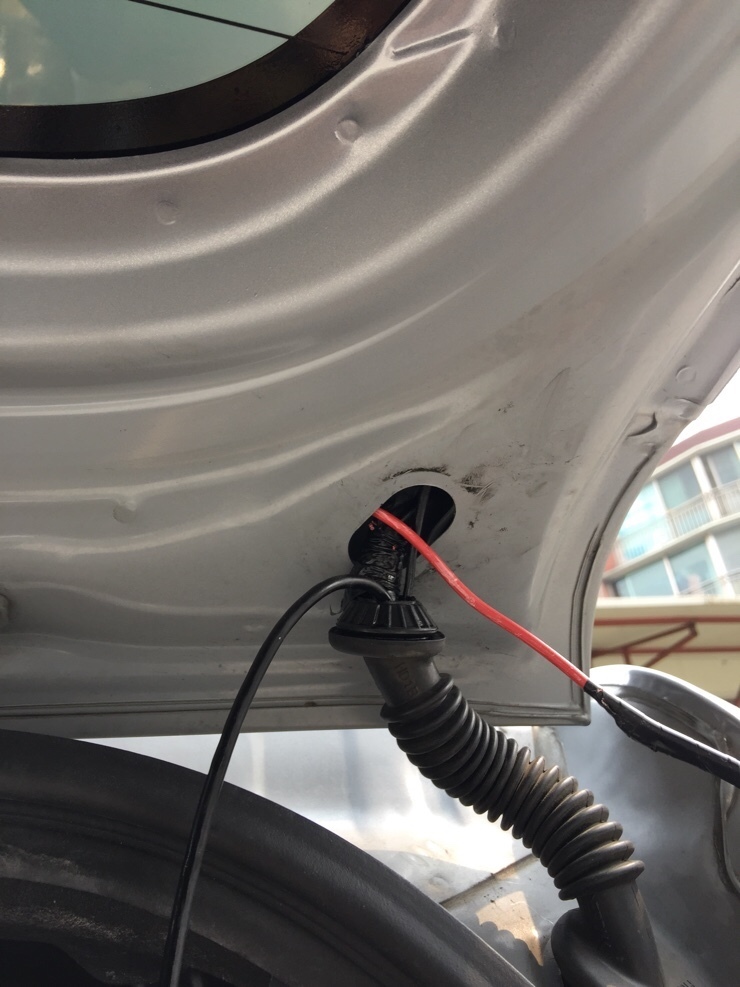

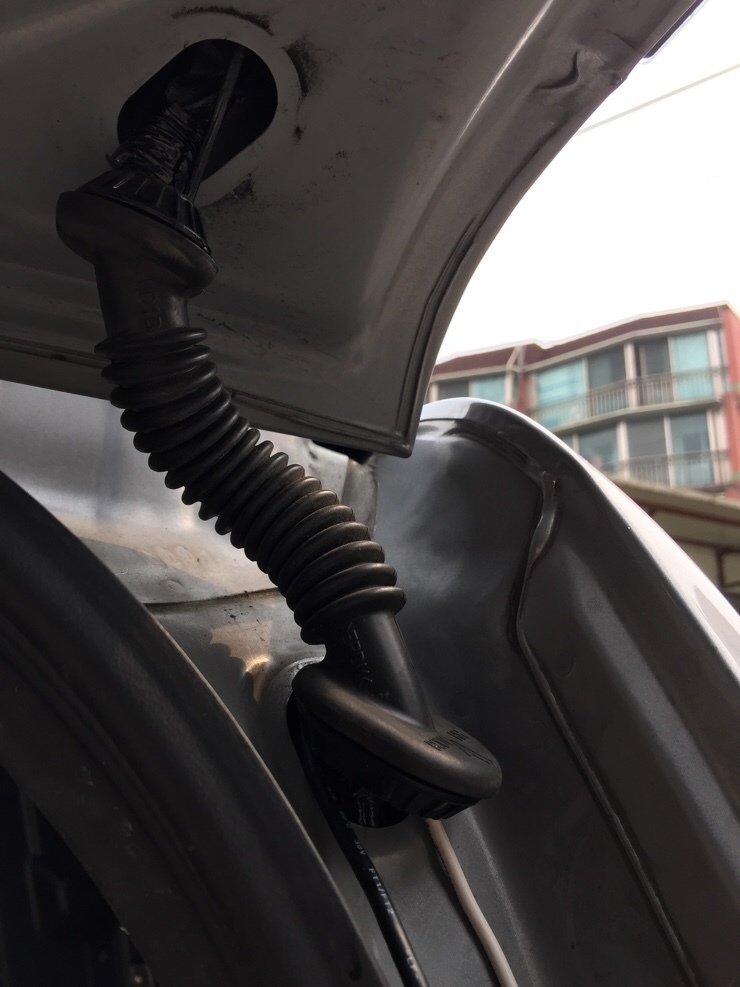

                    주름관속으로 집어넣어서 ~

                (WD 를 뿌려서 작업하면 아주 쉽답니다)



                                  가장 어려운작업중 하나

                             저는 동선을 이용해서 작업합니다
                               옷걸이를 이용하셔도 됩니다요

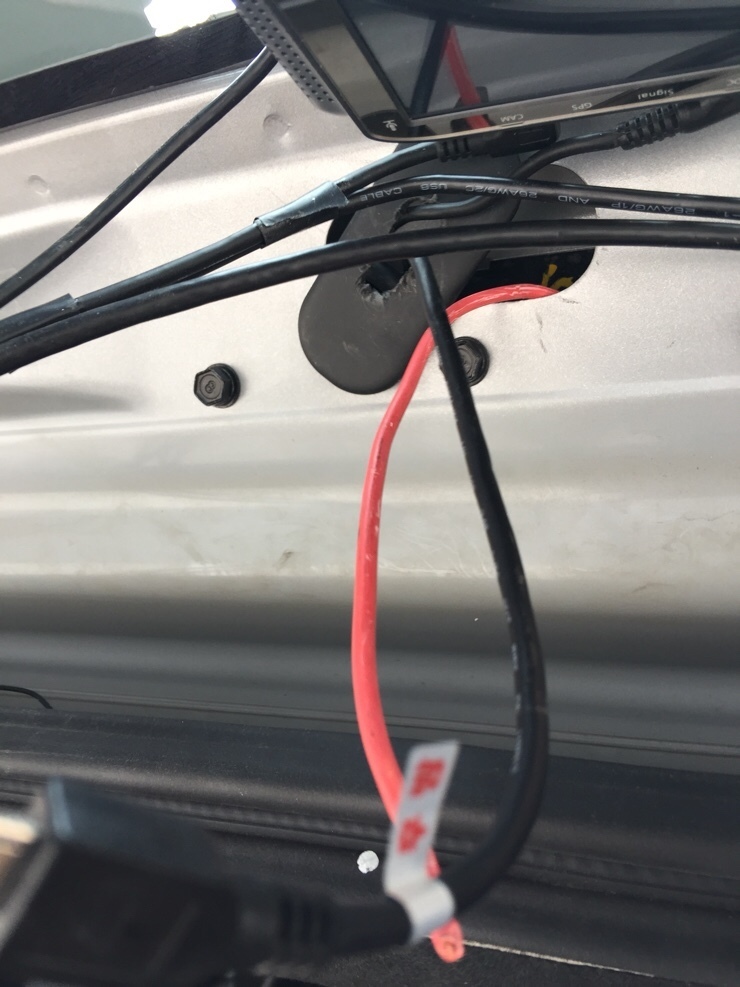

                   이렇게 후방 중앙까지 배선을 매립시켜주면 됩니다

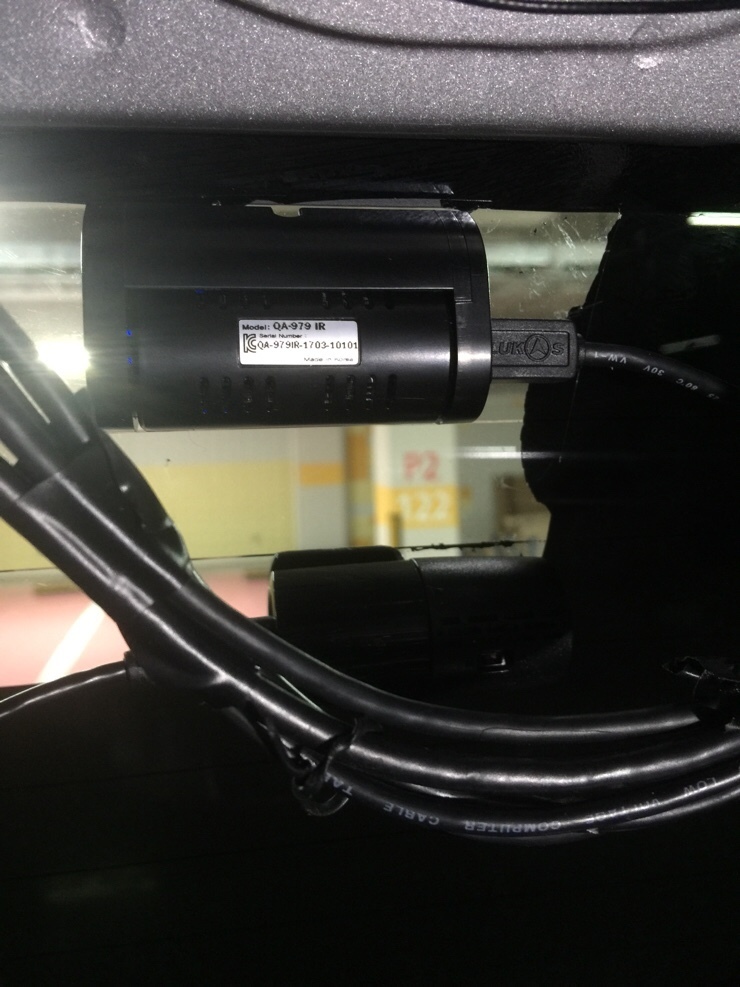

                                       후방카메라까지 장착완료
                                 열선은 피해서 작업이 가능하답니다

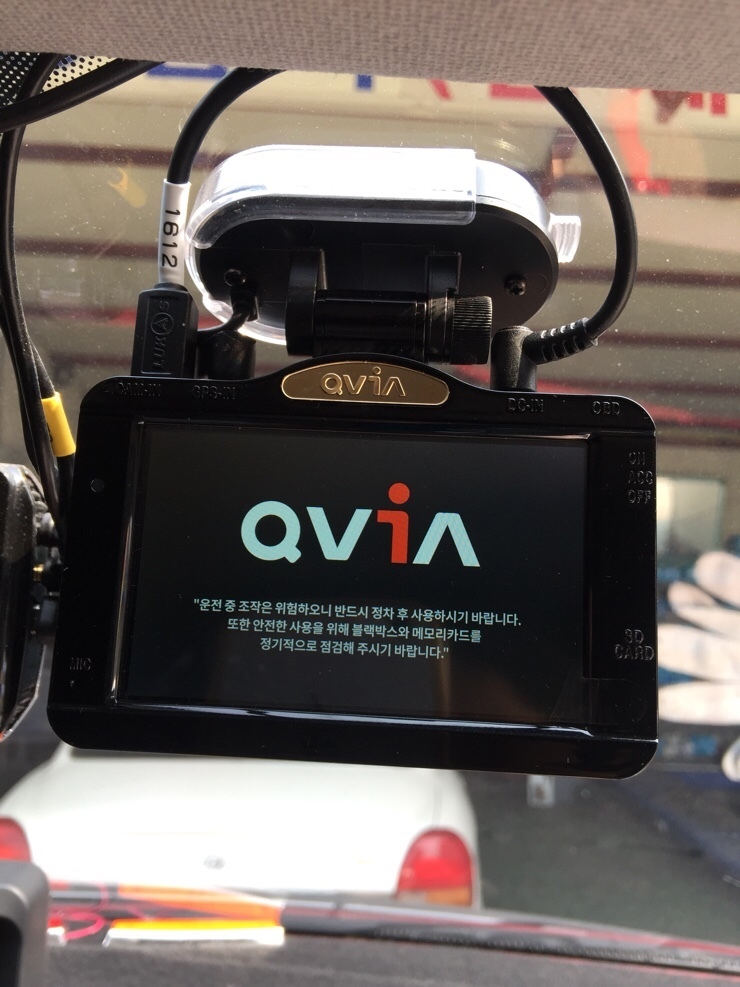

                                 전원인가후 작동여부를 확인합니다

                     큐알온텍에서 제품을 무상으로 공급받아 작성한 리뷰 입니다



이 글은 블랙박스 동호회 체험단에 선정되신 분이 직접 작성한 리뷰 입니다.
